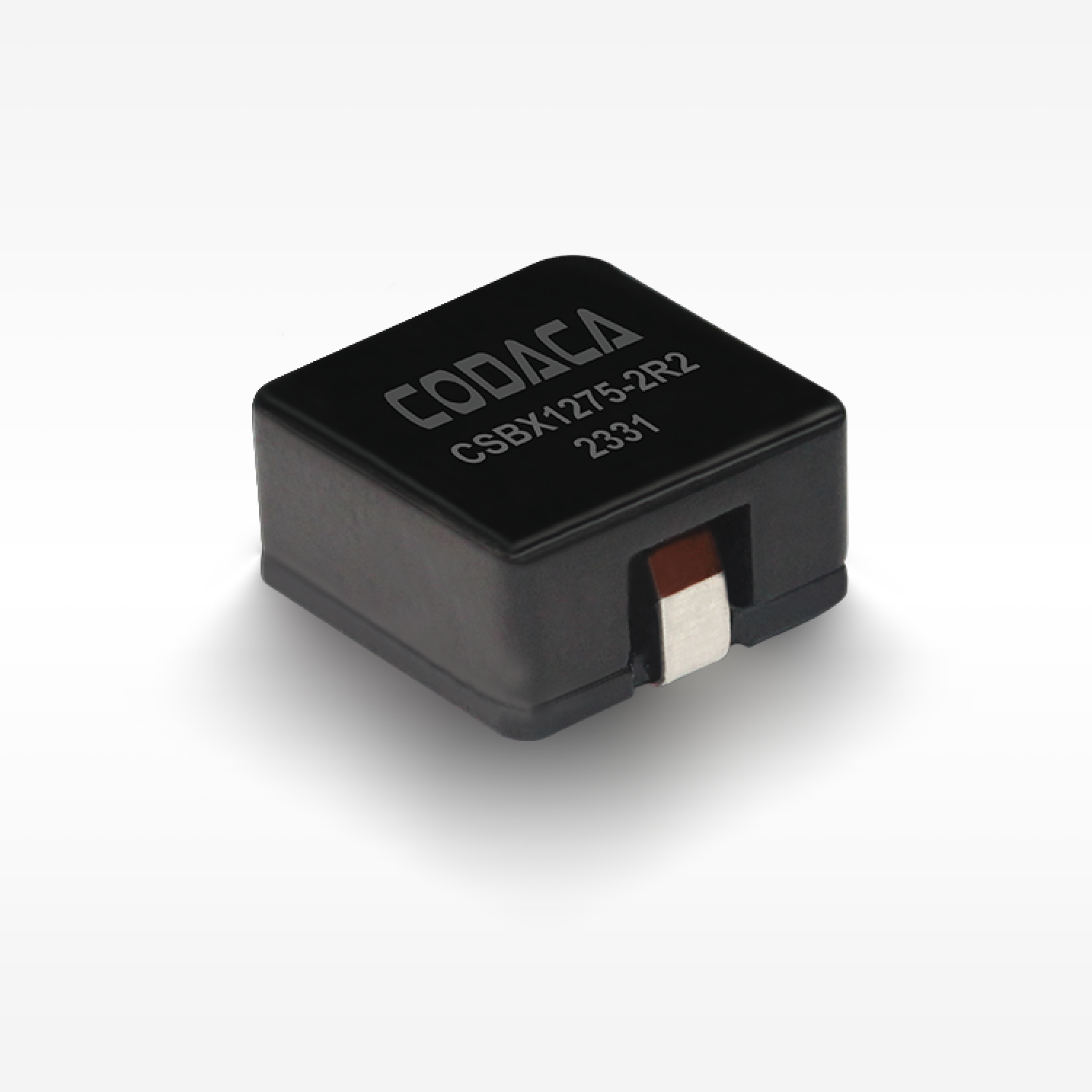

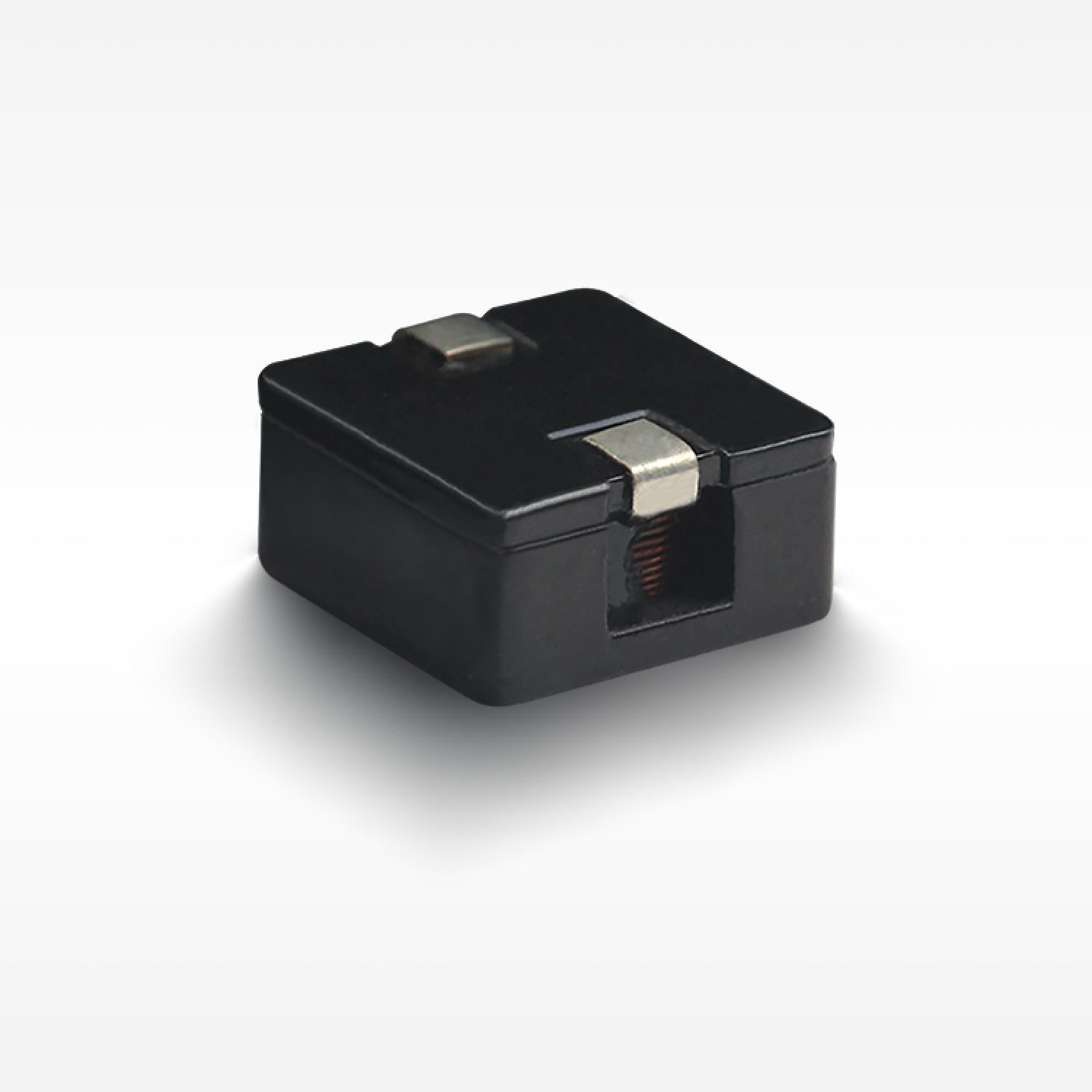

◾ Magnetiese geskilde struktuur: uitstekende weerstand teen elektro magnetiese interferensie (EMI).
◾ Plat draad winding, bereik 'n lae DC weerstand.
◾ Lae verlies, hoë doeltreffendheid, wye toepassingsfrekwensie en toepassingsomvang.
◾ Liggewig ontwerp, spasie bespaar, geskik vir hoë digtheid SMT.

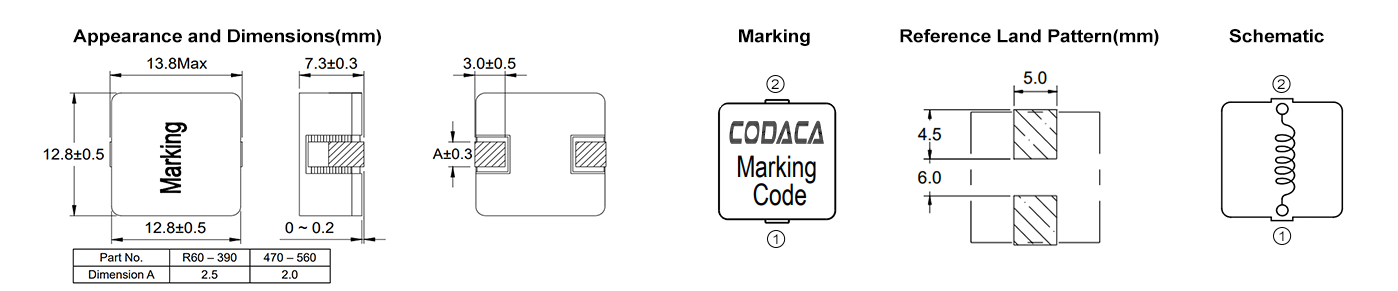

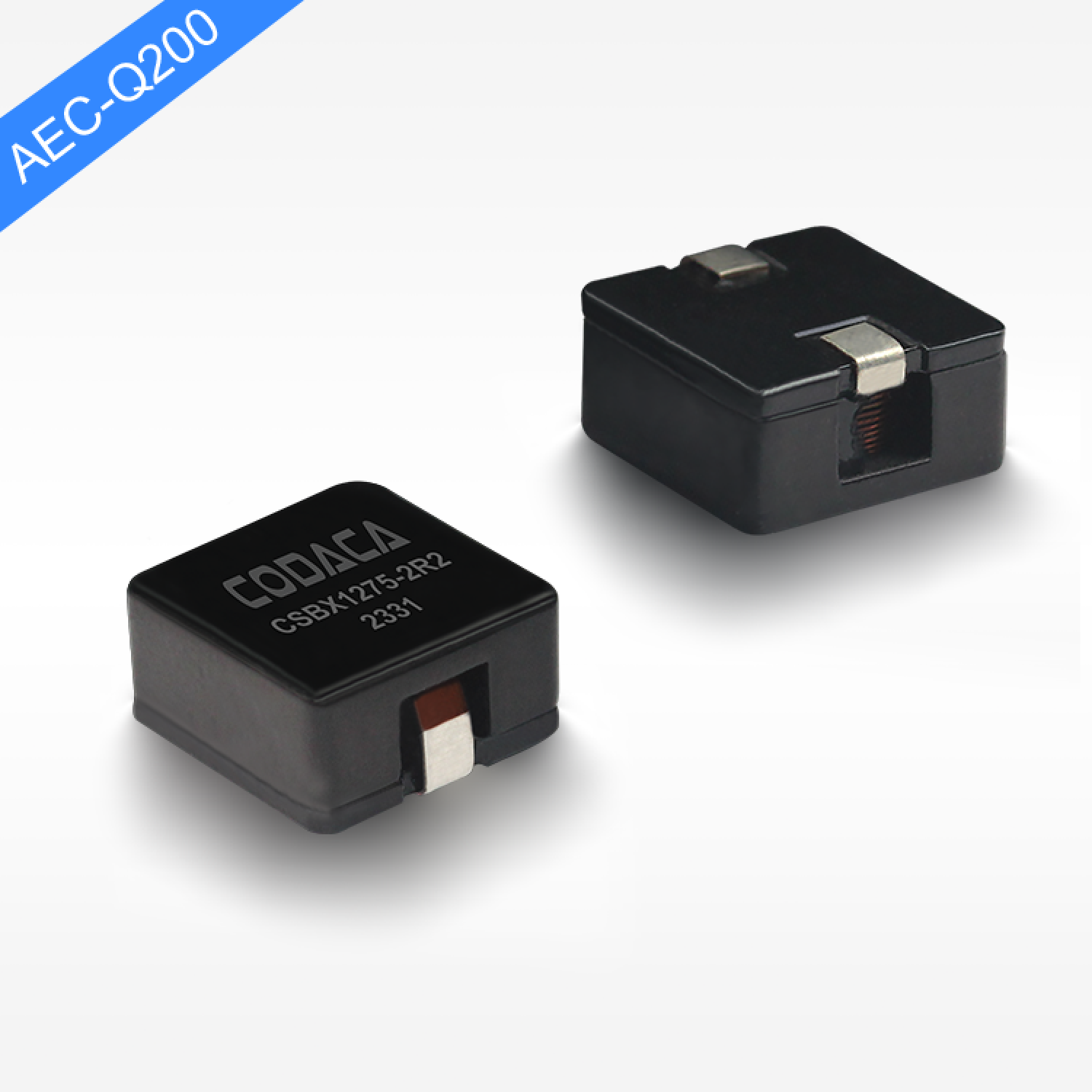

◾ AEC-Q200 Voldoen aan Produkte.
◾ Bedryfstemperatuur : -55℃ ～ +150℃(Insluitende spoel se temperatuurverhoging).
Elektrisiteit Kenmerke
| Onderdeel Nr. | Induktansie (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Werk (℃) | Lengte (mm) | Breedte (mm) | Hoogte (mm) | Montasie | Skild | Kernmateriaal | AEC Graad |
| CSBX1275-R60M | 0.60 | 0.48 | 80.00 | 36.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-1R0M | 1.00 | 0.84 | 68.00 | 32.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-1R5M | 1.50 | 1.40 | 54.00 | 28.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-2R2M | 2.20 | 2.10 | 45.00 | 24.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-3R3M | 3.30 | 2.70 | 37.00 | 22.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-4R7M | 4.70 | 3.68 | 30.00 | 19.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-5R6M | 5.60 | 4.60 | 27.00 | 17.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-6R8M | 6.80 | 6.05 | 25.50 | 14.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-8R2M | 8.20 | 7.03 | 23.00 | 12.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-100M | 10.00 | 8.77 | 21.00 | 11.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-120M | 12.00 | 10.20 | 19.50 | 10.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-150M | 15.00 | 12.00 | 16.00 | 9.30 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-180M | 18.00 | 14.50 | 14.50 | 8.50 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-220M | 22.00 | 15.50 | 12.00 | 8.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-270M | 27.00 | 23.00 | 11.40 | 7.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-330M | 33.00 | 28.30 | 10.60 | 6.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-390M | 39.00 | 31.30 | 9.00 | 5.50 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-470M | 47.00 | 40.00 | 8.20 | 5.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
| CSBX1275-560M | 56.00 | 60.00 | 7.50 | 4.00 | -55~150 | 13.80 | 12.80 | 7.30 | SMD | Y | Komposiet | 0 |
Toepassing
◾ Motor
◾ DC-DC omsetter
◾ Energie stoor stelsel
Notas
◾ Alle data is getoets op 'n omgewingstemperatuur van 25℃.
◾ Induktansie meettoestand by 100kHz, 0.5V.
◾ Versadigingsstroom: die werklike waarde van DC-stroom wanneer die induktansie met 30% van sy aanvanklike waarde afneem.
◾ Temperatuurstygingsstroom: die werklike waarde van DC-stroom wanneer die temperatuurstyging ΔT50℃ is (Ta=25℃).
◾ Spesiale herinnering: Sirkuitsontwerp, komponentplasing, PCB-grootte en -dikte, verkoelingstelsel, ens.
◾ Al hierdie sal die produktemperatuur beïnvloed. Verifieer asseblief die produktemperatuur in die finale toepassing.
Stoor
◾ Produk in verpakkingstoestand: temperatuur 5～40℃, RH≤70%.
◾ As produkte vir gebruik uitgehaal word, moet die oorblywende produkte in plastieksakke verseël en bewaar word volgens die bogenoemde toestande, om oksidasie van terminals (elektrodes) te vermy, wat die soldeertoestand beïnvloed.
◾ 'n Stoor van Codaca Elektroniese produkte langer as 12 maande word nie aanbeveel nie, nie net vir ander effekte nie, maar die terminals kan ook verslechting ly, wat tot swak verloodbaarheid kan lei. Daarom moet al die produkte binne 12 maande na die verskepingdatum gebruik word.
◾ Moet produkte nie in onvanpaste bergingstoestande hou nie, soos areas wat vatbaar is vir hoë temperature, hoë humiditeit, stof of korrosie.
◾ Hanteer produkte altyd met sorg.
◾ Moet nie elektrodes direk met blote hande aanraak nie, aangesien olieafskeidings soldeer kan inhibeer.
◾ Verseker altyd optimale toestande vir soldeer.
Datasheet Aflaai:
CSBX1275.pdf
