◾ Hoë versturingstroom om hoër energie op te stoor, in staat om hoër piektransiente strome te dra.
◾ Induktansiewaarde en DC-bias-vermoë word minder beïnvloed deur temperatuur en het hoë stabiliteit.
◾ Plat draad winding, bereik 'n lae DC weerstand.
◾ Magies geskilde struktuur verminder elektromagnetiese uitstalings en gelei store, en verbeter elektromagnetiese kompatibiliteit (EMC).
◾ Bedryfstemperatuur: -55 ℃ ~ +155 ℃ (insluitend selfverhitting).
Elektrisiteit Kenmerke
| Onderdeel Nr. | Induktansie (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Werk (℃) | Lengte (mm) | Breedte (mm) | Hoogte (mm) | Montasie | Skild | Kern materiaal |
AEC Graad |
| VPS4228SA-9R3MC | 9.30 | 1.50 | 72.00 | 47.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-180MC | 18.00 | 2.80 | 52.00 | 34.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-300MC | 30.00 | 4.50 | 41.00 | 27.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-330MC | 33.00 | 4.80 | 40.00 | 27.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-420MC | 42.00 | 5.85 | 33.00 | 22.00 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
| VPS4228SA-680MC | 68.00 | 10.50 | 28.00 | 17.50 | -55~+155 | 42.00 | 35.80 | 28.00 | DIP | Y | / | 0 |
Toepassing
◾ DCDC omskakelaars
VRM (spanningsreguleerder modules) omsetters
◾ Buck/Boost-induktor vir xEV OBC
◾ Kommunikasie-toerusting
◾ Kunsmatige intelligensie
Notas
◾ Alle data is getoets op 'n omgewingstemperatuur van 25℃.
◾ Induktansie meettoestand by 100kHz, 0.5V.
◾ Versadigingsstroom: die werklike waarde van DC-stroom wanneer die induktansie met 30% van sy aanvanklike waarde afneem.
◾ Temperatuurstygingsstroom: die werklike waarde van DC-stroom wanneer die temperatuurstyging ΔT50℃ is (Ta=25℃).
◾ Spesiale herinnering: Sirkuitsontwerp, komponentplasing, PCB-grootte en -dikte, verkoelingstelsel, ens.
◾ Al hierdie sal die produktemperatuur beïnvloed. Verifieer asseblief die produktemperatuur in die finale toepassing.
Stoor
◾ Produk in verpakkingstoestand: temperatuur 5～40℃, RH≤70%.
◾ As produkte vir gebruik uitgehaal word, moet die oorblywende produkte in plastieksakke verseël en bewaar word volgens die bogenoemde toestande, om oksidasie van terminals (elektrodes) te vermy, wat die soldeertoestand beïnvloed.
◾ 'n Stoor van Codaca Elektroniese produkte langer as 12 maande word nie aanbeveel nie, nie net vir ander effekte nie, maar die terminals kan ook verslechting ly, wat tot swak verloodbaarheid kan lei. Daarom moet al die produkte binne 12 maande na die verskepingdatum gebruik word.
◾ Moet produkte nie in onvanpaste bergingstoestande hou nie, soos areas wat vatbaar is vir hoë temperature, hoë humiditeit, stof of korrosie.
◾ Hanteer produkte altyd met sorg.
◾ Moet nie elektrodes direk met blote hande aanraak nie, aangesien olieafskeidings soldeer kan inhibeer.
◾ Verseker altyd optimale toestande vir soldeer.

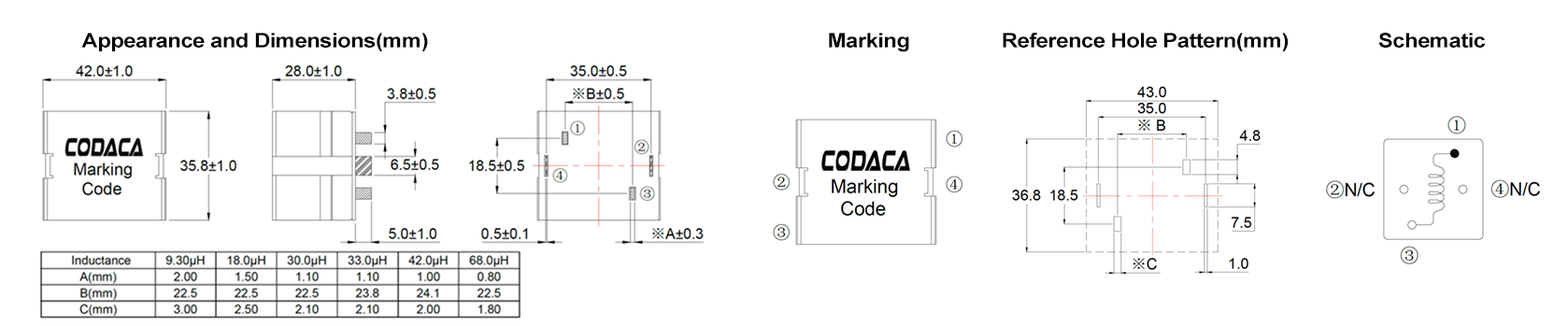

Datasheet Aflaai:
VPS4228SA.pdf
