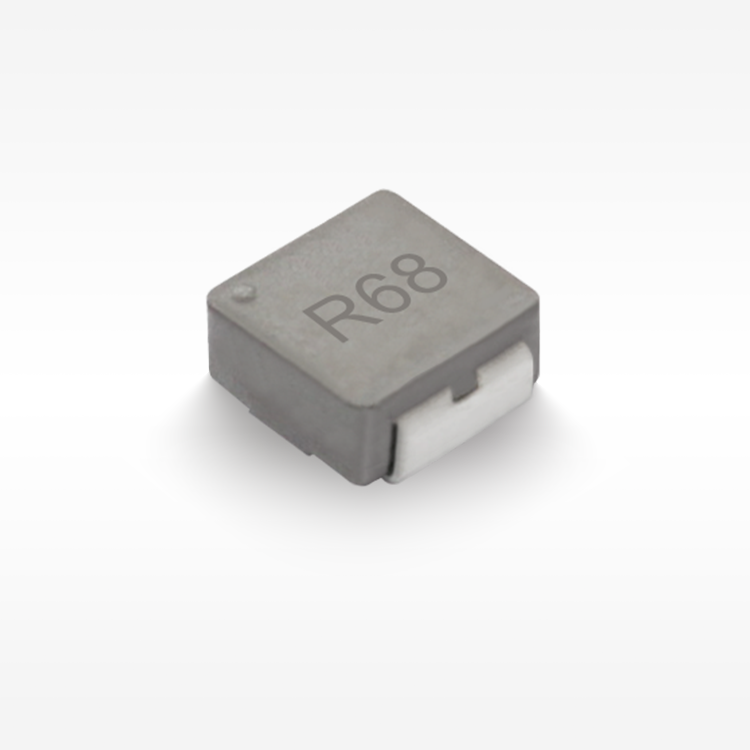

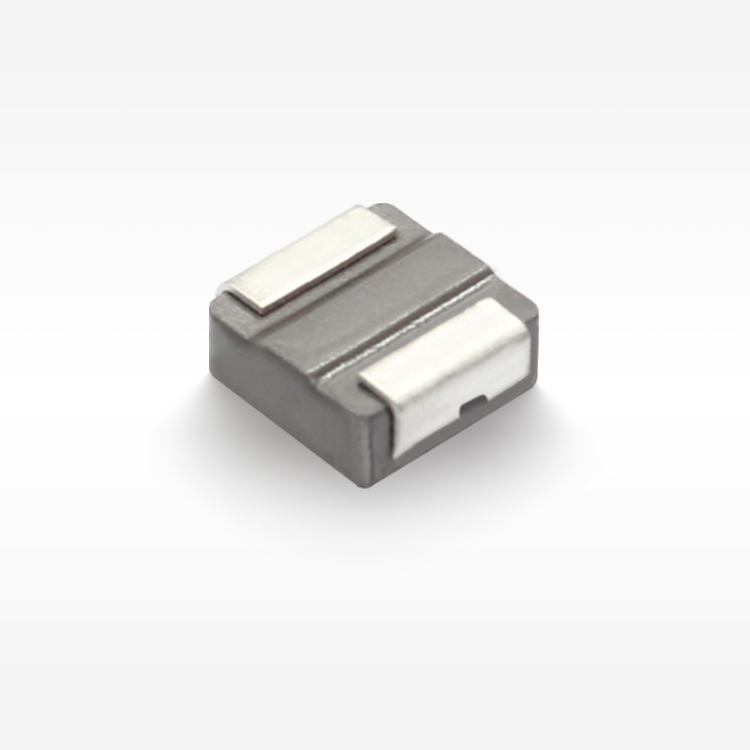

◾ هيكل محمي مغناطيسيًا: مقاومة ممتازة للتداخل الكهرومغناطيسي (EMI).
◾ هيكل مركب، ضوضاء اهتزاز منخفضة للغاية.
◾ خسارة منخفضة، كفاءة عالية، تردد تطبيق واسع.
◾ تصميم خفيف الوزن، يوفر المساحة، مناسب لتقنية SMT ذات الكثافة العالية.
◾ مصنوعة من مسحوق سبيكة منخفضة الفقد: مقاومة منخفضة، سعة طفيلي صغيرة.
◾ منتجات AEC-Q200.
◾ درجة حرارة التشغيل: -55℃ إلى +170℃ (متضمنة ارتفاع درجة حرارة الملف).

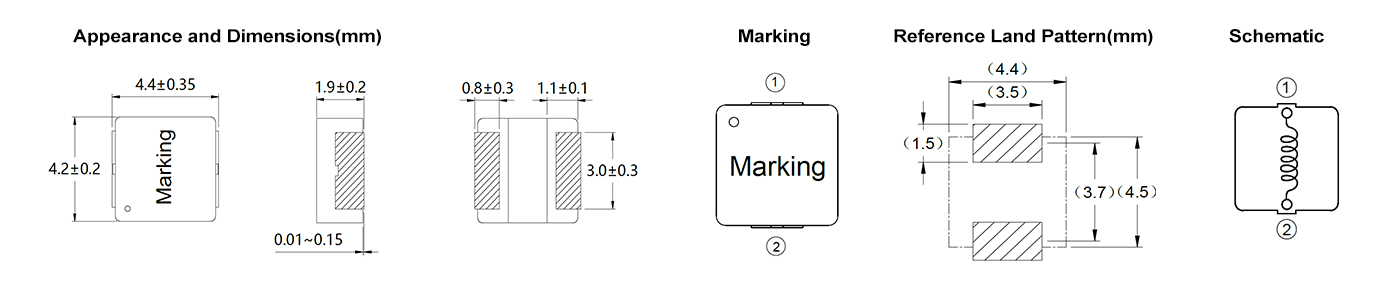

الخصائص الكهربائية
| الجزء رقم | المحاثة (μH) | نوع DCR (mΩ) | إيزات (أ) | إيرمس (أ) | العمل (درجة مئوية) | الطول (مم) | العرض (مم) | الارتفاع (مم) | التركيب | درع | المواد الأساسية | درجة AEC |
| VSHB0421-R33MC | 0.33 | 5.80 | 13.60 | 10.90 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-R40MC | 0.40 | 6.20 | 12.70 | 10.60 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-R47MC | 0.47 | 7.00 | 11.00 | 10.30 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-R60MC | 0.60 | 8.30 | 10.50 | 9.40 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-R68MC | 0.68 | 9.60 | 9.80 | 8.90 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-1R0MC | 1.00 | 12.2 | 8.10 | 8.30 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-1R5MC | 1.50 | 16.8 | 6.30 | 7.20 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-2R2MC | 2.20 | 21.5 | 5.50 | 5.60 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-3R3MC | 3.30 | 37.0 | 4.20 | 4.70 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-4R7MC | 4.70 | 57.0 | 3.80 | 3.70 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-5R6MC | 5.60 | 65.0 | 3.10 | 3.30 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-6R8MC | 6.80 | 76.0 | 2.90 | 2.90 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-8R2MC | 8.20 | 105.0 | 2.60 | 2.60 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
| VSHB0421-100MC | 10.00 | 120.0 | 2.60 | 2.50 | -55~170 | 4.40 | 4.20 | 1.90 | إس إم دي | نعم | مسحوق السبائك | 0 |
【نموذج طلب 】
التطبيق
◾ مصباح أمامي
◾ BMS
◾ الملاحة في السيارات
ملاحظات
◾ تم اختبار كافة البيانات على أساس درجة حرارة محيطة تبلغ 25 درجة مئوية.
◾ قياس الحث في حالة 100kHz، 1.0V.
◾ تيار التشبع: القيمة الفعلية للتيار المستمر عندما ينخفض الحث بنسبة 20% من قيمته الأولية.
◾ تيار ارتفاع درجة الحرارة: القيمة الفعلية للتيار المستمر عندما يكون ارتفاع درجة الحرارة هو ΔT40℃(Ta=25℃).
◾ تذكير خاص: تصميم الدائرة، ووضع المكونات، وحجم وسمك لوحة الدوائر المطبوعة، ونظام التبريد وما إلى ذلك.
◾ كل ذلك سيؤثر على درجة حرارة المنتج. يرجى التحقق من درجة حرارة المنتج في التطبيق النهائي.
يحفظ
◾ المنتج في حالة تخزين التعبئة والتغليف: درجة الحرارة 5～40℃، الرطوبة النسبية ≤70%.
◾ في حالة إخراجها للاستخدام، يجب غلق المنتجات المتبقية في أكياس بلاستيكية وحفظها وفقًا للشروط المذكورة أعلاه، لتجنب أكسدة الأطراف (الأقطاب الكهربائية)، مما يؤثر على حالة اللحام.
◾ تخزين كوداكا المنتجات الإلكترونية لفترة أطول من 12 شهرًا غير موصى به، حيث قد تحدث تدهور في الموصلات، مما يؤدي إلى سوء اللحام. لذلك، يجب استخدام جميع المنتجات خلال فترة 12 شهرًا ابتداءً من يوم الشحن.
◾ لا تحفظ المنتجات في ظروف تخزين غير مناسبة، مثل المناطق المعرضة لدرجات الحرارة المرتفعة أو الرطوبة العالية أو الغبار أو التآكل.
◾ تعامل دائمًا مع المنتجات بحذر.
◾ لا تلمس الأقطاب الكهربائية مباشرة بيديك العاريتين حيث أن إفرازات الزيت قد تمنع عملية اللحام.
◾ تأكد دائمًا من توفر الظروف المثالية لعملية اللحام.
تنزيل ورقة البيانات:
VSHB0421.pdf
