Výkonné stíněné výkonové tlumivky z feritu – vynikající odstínění EMI a účinnost napájení

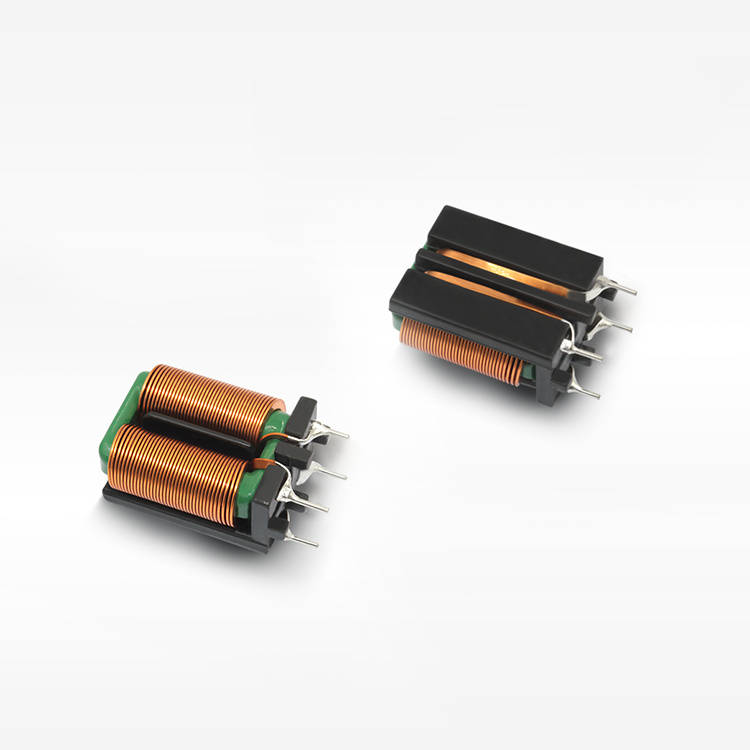

Technologie elektromagnetického stínění integrovaná do konstrukce feritově stíněných výkonových tlumivek představuje průlom v oblasti návrhu součástek, který řeší klíčové výzvy moderní elektroniky. Tento sofistikovaný systém stínění využívá více technik k uzavření magnetických polí uvnitř struktury tlumivky, čímž brání rušení sousedních součástek a citlivých obvodů. Mechanismus stínění obvykle kombinuje vlastnosti feritového jádra s dodatečnými magnetickými bariérami nebo vodivými pouzdry, které odvádějí elektromagnetickou energii z okolních oblastí. Tato technologie uzavření získává na důležitosti, jak se elektronická zařízení stávají kompaktnějšími a hustota součástek na tištěných spojích roste. Feritově stíněná výkonová tlumivka využívá pečlivě vybrané složení feritů, které přirozeně poskytují magnetické stínění a zároveň zachovávají vysokou permeabilitu pro efektivní skladování energie. Pokročilé výrobní procesy zajišťují rovnoměrné magnetické vlastnosti po celém feritovém jádru, čímž vzniká konzistentní účinnost stínění ve všech vyráběných kusech. Návrh stínění brání magnetické vazbě mezi tlumivkami, transformátory a dalšími magnetickými součástkami, která by mohla způsobit nežádoucí oscilace, šum nebo degradaci výkonu ve zdrojových obvodech. Testy ukazují, že správně implementované stínění ve feritově stíněných výkonových tlumivkách může výrazně snížit elektromagnetické emise ve srovnání s nestíněnými alternativami, což pomáhá elektronickým výrobkům splňovat přísné požadavky EMC shody. Tato technologie je obzvláště cenná v citlivých aplikacích, jako jsou lékařské přístroje, přesné měřicí zařízení a komunikační systémy, kde elektromagnetické rušení může ohrozit funkčnost nebo bezpečnost. Konstrukční inženýři profitují z předvídatelného výkonu stínění, což jim umožňuje přesnější elektromagnetické modelování a simulace během vývojového procesu. Integrovaný přístup ke stínění eliminuje potřebu externích magnetických stínění nebo větších mezer mezi součástkami, což vede k efektivnějšímu využití plochy na desce plošných spojů a snižuje celkové náklady systému. Mezi výrobní výhody patří zjednodušené montážní procesy, protože stínění je integrováno přímo do součástky feritově stíněné výkonové tlumivky a není třeba dodatečných stínících prvků, které by musely být umisťovány a upevňovány během výroby.

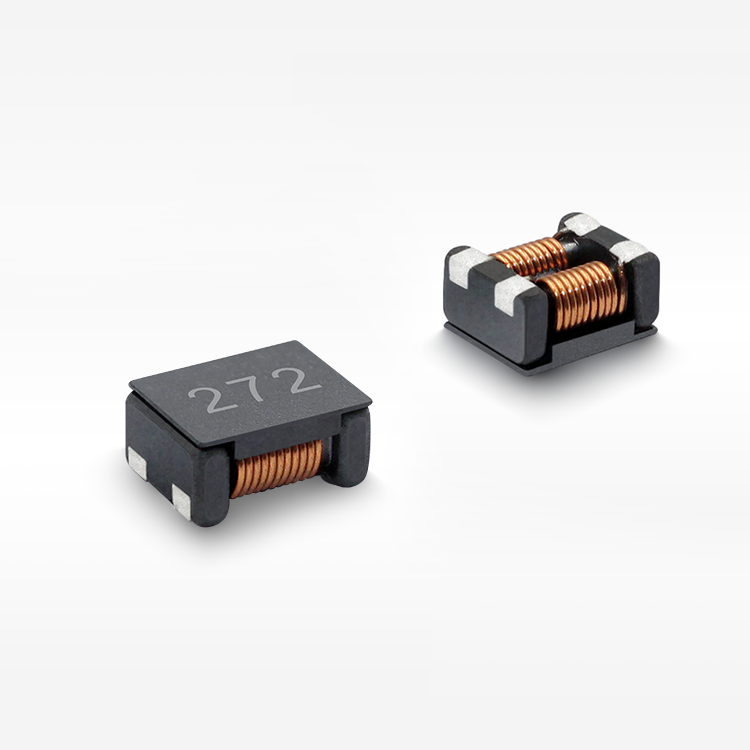

Schopnosti zpracování výkonu součástek výkonových tlumivek s feritovým stíněním převyšují mnoho alternativních technologií tlumivek díky optimalizovanému návrhu magnetického jádra a funkcím tepelného managementu. Tyto tlumivky vykazují vynikající schopnost vést proud při zachování stabilních hodnot indukčnosti, a to i za podmínek vysokého výkonu, které by u konvenčních tlumivek vedly ke snížení výkonu. Složení materiálu feritového jádra je specificky navrženo tak, aby dosáhlo vysoké hustoty saturace toku, což umožňuje výkonové tlumivce s feritovým stíněním uložit více magnetické energie, než dojde k saturaci, při níž dochází k poklesu indukčnosti. Pokročilé techniky vinutí a výběr vodičů optimalizují rozložení proudové hustoty, čímž minimalizují rezistivní ztráty a horká místa, která by mohla omezit schopnost zpracování výkonu. Tepelné vlastnosti feritových materiálů přispívají k efektivnímu odvádění tepla, čímž se předchází nadměrnému nárůstu teploty, který by mohl poškodit tlumivku nebo ovlivnit okolní součástky. Zlepšení účinnosti vyplývá z nižších ztrát jádra vlastních správně formulovaným feritovým materiálům, zejména na spínacích frekvencích běžně používaných v moderních návrzích napájecích zdrojů. Výkonová tlumivka s feritovým stíněním udržuje vysokou účinnost v širokém provozním rozsahu, čímž snižuje ztrátu energie a tvorbu tepla v bateriemi napájených aplikacích, kde je úspora energie kritická. Chování při saturaci zůstává postupné, nikoli náhlé, což poskytuje předvídatelnější provozní charakteristiky, které zjednodušují návrh obvodů a kompenzaci regulační smyčky ve spínaných regulátorech. Kombinace vysoké schopnosti vedení proudu a stabilních elektrických parametrů umožňuje konstruktérům volit menší hodnoty indukčnosti při zachování dostatečného skladování energie, což vede ke kompaktnějším rozměrům tlumivek a sníženým nárokům na plochu na desce plošných spojů. Kvalitní feritové materiály odolávají demagnetizačním účinkům, které se mohou vyskytovat ve vysokovýkonových aplikacích, a tím zajišťují dlouhodobou stabilitu a spolehlivost po celou dobu životnosti součástky. Teplotní koeficienty jsou dobře kontrolovány v rámci stanoveného provozního rozsahu, čímž se zachovává konzistence výkonu obvodu v aplikacích vystavených různým prostředním podmínkám. Robustní schopnosti zpracování výkonu činí součástky výkonových tlumivek s feritovým stíněním vhodnými pro náročné aplikace, včetně systémů elektrických vozidel, měničů obnovitelné energie a průmyslových pohonů motorů, kde jsou klíčovými požadavky spolehlivost a účinnost.

Kompaktní rozměry a integrační flexibilita technologie feritových stíněných výkonových cívek řeší omezené prostorové podmínky a návrhové výzvy, které jsou běžné při vývoji moderních elektronických produktů. Tyto součástky dosahují vysokých hodnot indukčnosti a proudových zatížení v menších fyzických rozměrech ve srovnání s variantami s vzduchovým jádrem nebo z železného prášku, což umožňuje efektivnější využití dostupného místa na desce plošných spojů (PCB). Vysoká magnetická permeabilita feritového jádra umožňuje použití menšího počtu závitů pro dosažení požadovaných hodnot indukčnosti, což vede k nižšímu odporu stejnosměrného proudu a zlepšené účinnosti při zachování kompaktních rozměrů. Standardizované pouzdra usnadňují snadnou integraci do stávajících návrhů a podporují použití automatických zařízení pro montáž na povrch (pick-and-place), čímž snižují výrobní složitost a související náklady. Nízkoprofilové konstrukce, které jsou k dispozici u mnoha řad feritových stíněných výkonových cívek, vyhovují aplikacím s omezeným prostorem, jako jsou nabíječky pro chytré telefony, tablety a nositelná zařízení, kde jsou omezení výšky součástek kritická. Různé možnosti montáže, včetně povrchové montáže (SMD) a montáže do otvorů (THT), poskytují návrhovou flexibilitu pro splnění různých požadavků na montáž a mechanická omezení. Předvídatelné elektrické vlastnosti a standardizované plošiny umožňují přímou náhradu stávajících cívek během aktualizace návrhu nebo v případě zastarání součástek, aniž by bylo nutné provádět rozsáhlé úpravy obvodu. Výhody integrace sahají i k tepelnému managementu, protože kompaktní konstrukce feritových stíněných výkonových cívek často zahrnují vylepšené funkce pro odvod tepla, jako jsou expozované tepelné plošky nebo tepelně vodivé materiály pouzder. Snížení počtu součástek, které je možné díky těmto efektivním cívkám, zjednodušuje správu zásob a snižuje celkový počet jedinečných typových označení potřebných ve výrobě. Integrace magnetického stínění eliminuje potřebu dodatečného odstupu mezi součástkami nebo externího stínícího hardware, čímž maximalizuje využití dostupné plochy na desce pro jiné kritické obvody nebo funkce. Zjednodušení návrhových pravidel vyplývá z uzavřených magnetických polí, což umožňuje použití standardních postupů při návrhu desek plošných spojů bez zvláštních úvah o umístění nebo orientaci magnetických součástek. Univerzálnost součástek feritových stíněných výkonových cívek podporuje různé topologie obvodů a řídicí schémata, od jednoduchých lineárních stabilizátorů po složité vícefázové spínané měniče, a poskytuje tak konstrukčním inženýrům flexibilní řešení pro rozmanité požadavky na správu energie napříč různými aplikačními kategoriemi a tržními segmenty.
