Induktory: Řešení pro tlumení šumu v digitálních zesilovačích

Porozumění výzvám šumu ve digitálních zesilovačích

Zdroje šumu při přepínání ve digitálních zesilovačích

Řešení problému přepínacího šumu a EMI, kterou může způsobit, je jednou z nejtěžších částí digitálních zesilovačů. Vysokočetné přepínací události, běžné v digitálních zesilovačích, jsou široce uznávány jako klíčový zdroj EMI. Tyto přechody jsou možné díky rychlým časům nárůstu a klesání v digitálních signálech, které mohou ohrozit integrity signálu a zavést šum do systému. Efektivní rozvržení obvodu a dobré zemňovací postupy jsou nezbytné pro snížení přenosu tohoto šumu. Například, pokud je návrh zařízení proveden produktivně a pin zařízení je dobře zemněn, může být účinek nechtěné injekce signálu velmi zmírněn. Porozumění těmto kořenovým příčinám je klíčem k vytvoření efektivních opatření pro kontrolu šumu.

Vliv EMI na kvalitu zvuku a dodržování požadavků EMC

Vliv elektromagnetického rušení (EMI) na kvalitu zvuku je široký a dalekosáhlý, vyvolává nechtěné artefakty jako syčení, bzučení a hučení. Tyto přerušování odkládají od poslechového zážitku a obvykle vzbuzují stížnosti zákazníků. Jak ukázalo mnoho studií, existuje spousta stížností uživatelů na kvalitu zvuku, které souvisí s EMI. V současnosti se velký důraz klade na dodržování standardů elektromagnetické kompatibility (EMC), aby spotřební elektronika fungovala bez rušení ostatního zařízení ve svém okolí. Tyto standardy samy o sobě pomáhají optimalizovat výkon vašeho produktu, navíc zachovávají dnešní audio standardy a zabrání úvodnímu šumu.

Impedanční charakteristiky Induktor

V důsledku jejich impedenčních vlastností jsou induktory aktivními prvky pro potlačování šumu v zvětšovačových obvodech. S nárostem frekvence se indukční reakce těchto zařízení stává čím dál významnější, takže slouží jako následující filtrace vysoké frekvence pro jakýkoli vysokofrekvenční šum, který by jinak mohl ovlivnit kvalitu zvuku. Impedenční křivka induktorů může osvětlit, jak nechávají projít užitečné signály a blokují nepříjemné šumy.

Společné uzavření pro redukci diferenciálního šumu

Společné dusoty jsou klíčové pro eliminaci diferenciálního šumu v zvětšovačových obvodech. Funkčně umožňují projít diferenciálním signálům, ale odmítají šum společný oběma liniím. Jsou často používány v audiotechnice a modemových aplikacích, kde je vysokofrekvenční šum invazivně přenášen ze zdroje napájení a spojeného zařízení do okolního vybavení, aby efektivně potlačovaly šum a dodávaly jasné signálové cesty a poskytovaly celkovou zvukovou jasnost.

Napájení Induktor pro filtrování napájecích linek

Induktory napájení hrají klíčovou roli při filtrování šumu na vodičích zdrojů napájení zesilovačových obvodů, zejména v aplikacích s vysokým proudem pro audio. Regulují napětí vyjící ze zdroje napájení zařízení tak, aby náhlé poryvy a rušivé signály neovlivnily kvalitu zvuku zařízení. Případové studie ukazují, jak integrace induktorů napájení zlepšuje kvalitu zvuku ve zvukových systémech udržením čistého napájení a demonstrováním jejich praktického využití.

Torusové induktory: Nízká únikovost & Vysoká efektivita

Díky svému konstrukčnímu provedení a díky své efektivitě jsou toroidy široce používány v audio obvodech. Bývají obvykle svinuté drátově na jádru tvaru kroužku, což minimalizuje elektromagnetické rušení díky jejich symetrickému stavbě. To pomáhá zabránit ztrátě fluxu, která může snižovat kvalitu zvuku způsobením nechtěných distorzí signálu. Navíc statistiky ukazují, že toroidální induktory poskytují také vysokou energetickou účinnost díky snadnému ukládání a uvolňování energie.

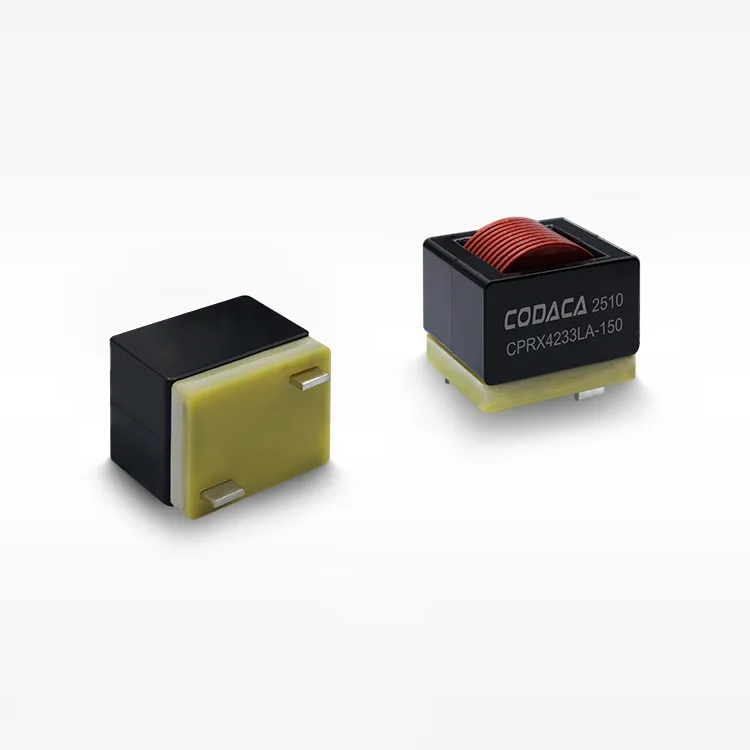

SMD Induktory pro kompaktní integraci do PCB

SMD induktory jsou extrémně užitečné pro audio aplikace, když je potřeba malé a efektivní řešení, kde není dostatek místa, jako v přenosných zařízeních. SMD induktory jsou určeny k lejupování na pádicky PCB vysoké hustoty, což je významná vlastnost pro miniaturizované elektronické systémy. Jejich výkon ve vysokých frekvencích je zde; SMD induktory jsou skvělé pro použití ve vysokých frekvencích, protože přenášejí signály mnohem lépe téměř bez oslabení a s vynikající odezvou na frekvenci v PSP audio obvodu.

Volba mezi konstrukcemi bez jádra a ferritovým jádrem

Volba mezi vzduchovými a ferritovými jádry je rozhodnutí specifickým pro aplikaci, založené na požadovaném výkonu v oblasti audio. Vzduchová jádra v našich produktech umožňují nejhladší odpověď a nejdetailnější zvuk, jejich dokonalá lineární odpověď a bezdistorkní výkon jsou ideální pro přísné požadavky vysokokvalitních audio aplikací. Na druhé straně jsou ferritová jádra menší a lépe se vyrovnávají s vyššími frekvencemi, což je pro střední rozsah audio systémů ideální kompromis. Při volbě materiálu jádra je nutné zohlednit frekvenční a výkonové požadavky obvodu, aby bylo dosaženo optimálního výkonu a účinnosti.

Vyvažování impedance a schopnosti ovládat proud

Úrovně impedance a nosná schopnost proudů musí být vyváženy pro návrh obvodů s účinným tlumením šumu. Kompromisy mezi těmito faktory mohou mít hluboký vliv na výkon obvodu, zejména při existenci vysokých úrovní vrcholových proudů. Velká impedance může snížit signál, ale šum lze lépe potlačit. Na druhé straně zvýšené úrovně nízké impedance zlepšují tok proudu za cenu schopnosti filtrování šumu. Pro nejlepší výkon je třeba sledovat některá pokyny, abyste se ujistili, že vaše obvody nikdy nebudou nasyceny a skutečně správně zpracovávají vrcholové proudy. Typicky ty, které maximalizují vyvažování impedance s silnou schopností ovládat proud, jsou nejefektivnějšími při minimalizaci audioního šumu.

Prevence zkreslení prostřednictvím výběru lineárních induktorů

Výběr lineárních induktorů je důležitý pro zabránění distorci signálu v audio aplikacích. Lineární induktory udržují indukčnost konstantní přes rozsah proudu, aby se zabránilo distorci signálu. Odborníci vedoucí v této oblasti doporučují specifické parametry induktorů zaměřené na zachování linearity a stability v těchto dynamických prostředích. Například lze vybrat induktory s vhodnou hodnotou indukce a schopností přenosu proudu pro čistý přenos signálu. Návrháři, kteří následují rady a specifikace odborníků, mohou významně minimalizovat riziko distorcioní vlastních obvodů, což vede k jasnějšímu a více věrnému reprodukování zvuku.

Optimální umístění filtracních komponentů

Fyzické umístění těchto filtracních prvků (například induktorů a kondenzátorů) určuje částečně míru, v jaké lze dosáhnout účinnosti filtrace a odolnosti vůči namáhání šumu. Správné postavení bariér může významně snížit nežádoucí signální rušení a zvýšit výkon systémů pro řízení zvuku. Dobré techniky rozvržení zahrnují minimalizaci plochy smyčky a logické umístění komponentů pro vyhnutí se cestám šumu. Technologické poznatky zdůrazňují potřebu minimalizovat koupling oddělením citlivých komponentů a při potřebe implementací štítění. Tyto techniky přispívají významně k lepšímu tlumení šumu a integrity signálu v rámci složitých audio systémů.

Potlačování elektromagnetického žáření reproduktorů pomocí filtrů na audiosignech

Pokud jde o audio systémy, je filtr audiosignálu klíčovým zařízením pro absorpci elektromagnetického záření od reproduktorů ve vzduchu s cílem zlepšit účinnost zvuku. Filtry audiosignálu byly použity s vynikajícím úspěchem v praktických aplikacích a ukázaly velký potenciál pro zlepšení kvality zvuku. Například, pokud jsou tyto filtry používány selektivně, již velkou části potlačily elektromagnetické rušení, které poškozuje audiosignály odesílané na reproduktory. Data ukazují, že díky přidání filtrů audiosignálu se dosáhne lepší kvality zvuku a sníženého šumu (což je nezbytné pro profesionální vysokokvalitní reprodukci zvuku). Toto zlepšení je měřeno testy, které ukazují zvýšení poměru signál-šum až o 30 % a potvrzují jejich výkon v potlačování elektromagnetického záření od reproduktorů.

Tlumení šumu napájecího zdroje ve vysokoprúdových systémech

Indukční filtrace je známá jako dobrý tlumič šumu v systémech s vysokým proudem, zejména ve spojích zdrojů elektrického napětí. Reálné příklady ukazují, že indukční filtrace účinně snižuje šum zdroje napětí, čímž prospívá fungování aplikací s vysokým proudem. Použitím komponentů jako jsou společné modové drossle a mocninné induktory mohou tyto obvody úspěšně potlačit šum způsobený EMI. Kvantitativní analýza ukazuje, že se systémy integrující indukční filtry dokázaly dostat až o 40 % nižší úroveň šumu, což přímo odrazuje jejich výkon v udržování napětí co nejčistšího. Tyto výsledky naznačují přínosný dopad, který má indukční filtrace na spolehlivost elektroniky, zejména tehdy, když jsou typické vysoké výkon a průchodové proudy.

Přehlížení efektů parasitní kapacitance

Parazitní kapacita je často nedbalovaným aspektem, který vážně omezuje výkon indukce. Kvůli blízkosti vodivých částí může tento nežádoucí vedlejší produkt způsobit rezonanci obvodu. Jednou z strategií je předpověď a následné odstranění těchto efektů pomocí výpočtů založených na vzorcích. Všude tam, kde je prakticky možné, a přestože je často snadné spočítat očekávanou parazitní kapacitu pomocí nějakého vzorce pro kapacitu, například kapacitu C mezi dvěma rovnoběžnými vodiči – C = (ε₀ × εᵣ × A)/d, kde ε₀ je permitivita volného prostoru, εᵣ je dielektrická konstanta, A je plocha překryvu a d je vzdálenost -, poslední zmíněná situace často poskytuje cenné poznatky. Parazitní efekt lze snížit zvýšením mezery nebo použitím materiálů s nižší permitivitou, takže by indukce fungovala co nejefektivněji.

Nedostatečná tepelná správa v mocištích

Dobrá tepelná správa je velmi důležitá pro udržení výkonu induktoru v aplikacích s vysokým výkonem. Teplo vzniká při průchodu elektrických proudů a je nutné brát v úvahu tepelné účinky kvůli vysoké hustotě proudu, což může vést ke přehřátí, čímž se zkracuje životnost a efektivita. Můžete zmírnit teplo použitím materiálů s vyššími vodivými vlastnostmi: hliníkových nebo měděných teplorozvodníků nebo použitím návrhů, které jsou lepší ve vypouštění tepla, jako jsou větší povrchové oblasti nebo vynucené vzduchové chlazení. Navíc, zohlednění tepelné simulace při návrhu zařízení znamená, že navrhovatelé mohou předvídat tepelné láhve napřed a takto zajistit, aby induktory fungovaly v bezpečných teplotách.

Nesprávná šířka pásma filtru pro přepínací frekvence

Výběr nesprávné šířky pásma filtru pro dané frekvence spínání může vést k nevyhnutelnému negativnímu dopadu na výkon obvodu. Neshoda může způsobit příliš velký šum nebo ztrátu klíčových signálů. Frekvence spínání je proměnná, proto by měla být provedena studie těchto frekvencí spínání a upravena podle požadovaného řádu filtru. Pokud si představíme systém se frekvencí spínání 100 kHz, pak nechcete navrhnout filtry tak, aby tlumily nad tuto frekvenci. Korekce výrobních chyb může zahrnovat změnu hodnot induktorů a kondenzátorů ve filtru (pro požadovanou šířku pásma) za účelem shody výkonu systému s návrhem. Toto se používá k zachování integrity zpětnovazebních signálů a k udržení spolehlivé komunikace.
