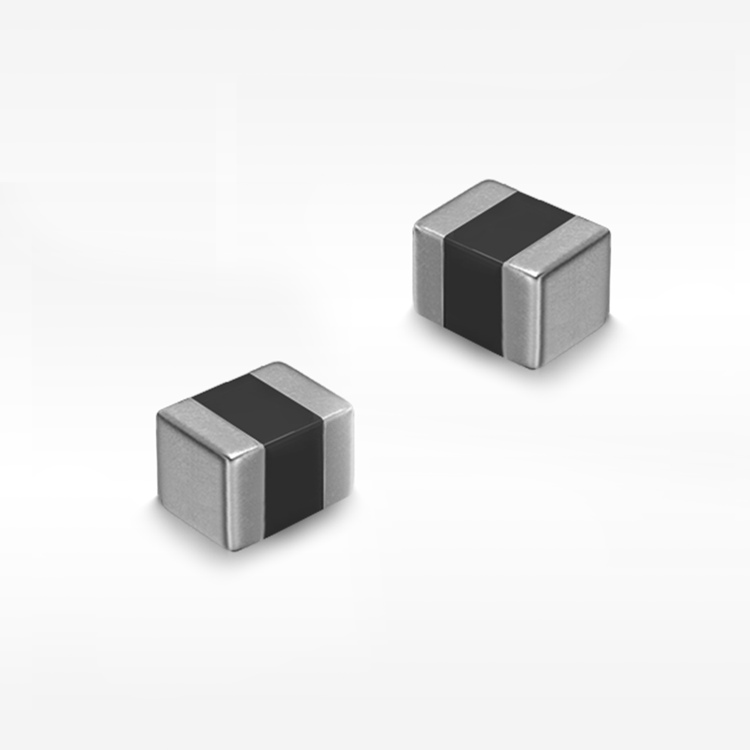

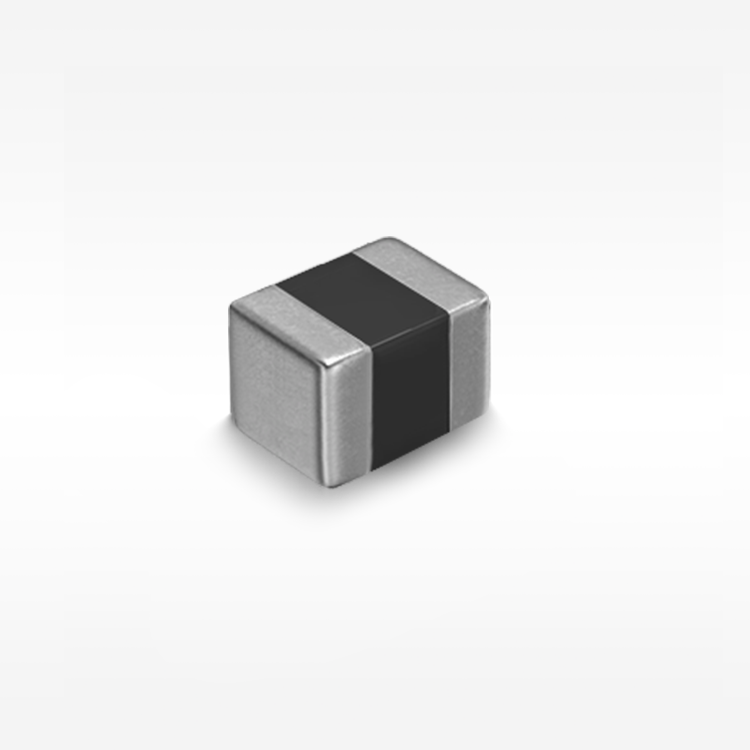

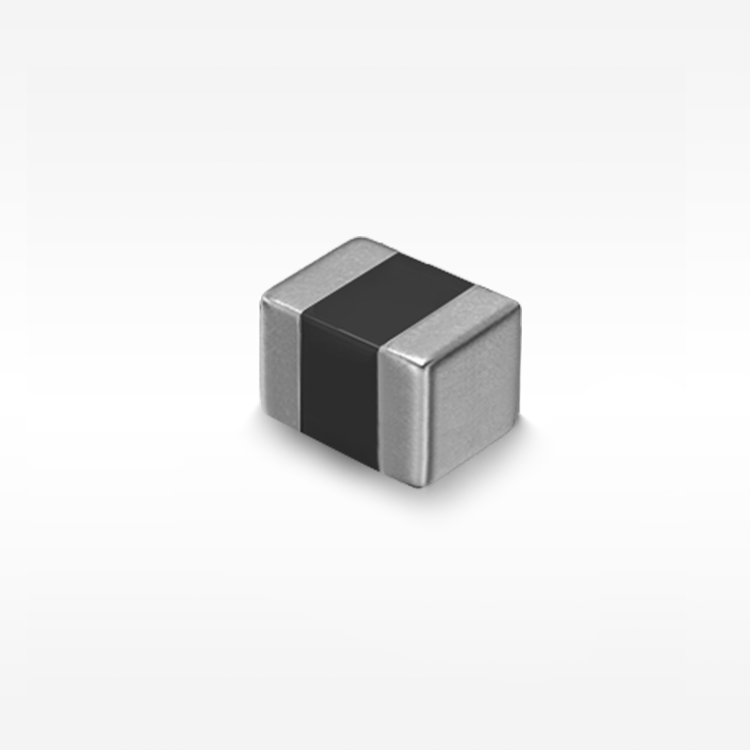

◾ Vícevrstvá monolitická struktura pro vysokou spolehlivost.
◾ Lze použít v širokém frekvenčním rozsahu ke potlačení EMI.
◾ Lehký design, šetří místo, vhodný pro vysokou hustotu SMT.
Elektrické vlastnosti
| Číslo dílu | Typická impedance (Ω) | Frekvence testu Z (MHz/V) |
D.C.R. (mΩ) |
Jmenovitý proud (A) | Délka (mm) | Šířka (mm) | Výška (mm) | Montáž | Materiál jádra |
| CFB0603-070 | 1,00 ~ 15,0 | 100/0.05 | 50 | 2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-190 | 19 | 100/0.05 | 70 | 2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-260 | 26 | 100/0.05 | 70 | 2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-310 | 31 | 100/0.05 | 70 | 2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-470 | 47 | 100/0.05 | 70 | 1 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-600 | 60 | 100/0.05 | 80 | 0.6 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-800 | 80 | 100/0.05 | 120 | 0.6 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-101 | 100 | 100/0.05 | 140 | 0.5 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-121 | 120 | 100/0.05 | 160 | 0.4 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-151 | 150 | 100/0.05 | 160 | 0.4 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-181 | 180 | 100/0.05 | 250 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-221 | 220 | 100/0.05 | 300 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-301 | 300 | 100/0.05 | 350 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-471 | 470 | 100/0.05 | 350 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-501 | 500 | 100/0.05 | 350 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-601 | 600 | 100/0.05 | 400 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-751 | 750 | 100/0.05 | 500 | 0.3 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-102 | 1,000 | 100/0.05 | 550 | 0.25 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-122 | 1,200 | 100/0.05 | 600 | 0.2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-152 | 1,500 | 50/0.05 | 850 | 0.2 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-182 | 1,800 | 50/0.05 | 1,000 | 0.15 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-202 | 2,000 | 50/0.05 | 1,100 | 0.15 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-222 | 2,200 | 50/0.05 | 1,200 | 0.15 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-252 | 2,500 | 50/0.05 | 1,400 | 0.08 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
| CFB0603-302 | 3,000 | 50/0.05 | 1,800 | 0.05 | 1.6 | 0.8 | 0.8 | SMD | Ferit |
Aplikace
◾ DC-DC měniče
Přepínací ovladače
Přenosná energie
Poznámky
◾ Všechna data jsou testována při okolní teplotě 25℃.
◾ Podmínka měření indukčnosti při 100kHz, 0.5V.
◾ Saturace proudu: skutečná hodnota stejnosměrného proudu, když indukčnost klesne o 30% své počáteční hodnoty.
◾ Proud vzestupu teploty: skutečná hodnota stejnosměrného proudu, když vzestup teploty je ΔT50℃(Ta=25℃).
◾ Zvláštní upozornění: Návrh obvodu, umístění komponentů, velikost a tloušťka PCB, chladicí systém atd.
◾ Vše ovlivní teplotu produktu. Prosím ověřte teplotu produktu v konečné aplikaci.
Uložit
◾ Produkt v podmínkách skladování: teplota 5～40℃, RH≤70%.
◾ Pokud se výrobky používají, zbývající produkty by měly být uzavřeny v plastových sáčcích a uchovávány v souladu s výše uvedenými podmínkami, aby se předešlo oxidaci terminálů (elektrod), což ovlivňuje stav pájení.
◾ Ukládání Codaca Elektronických produktů delší dobu než 12 měsíců není doporučeno. Mezi jinými účinky mohou být poškozeny terminály, což může vést ke špatné svařitelnosti. Proto všechny produkty mají být použity během období 12 měsíců od data odeslání.
◾ Neuchovávejte produkty v nevhodných skladovacích podmínkách, jako jsou oblasti náchylné k vysokým teplotám, vysoké vlhkosti, prachu nebo korozi.
◾ Vždy zacházejte s produkty opatrně.
◾ Nedotýkejte se elektrod přímo holýma rukama, protože olejové sekrece mohou bránit pájení.
◾ Vždy zajistěte optimální podmínky pro pájení.
Stáhnout technický list:
CFB0603.pdf
