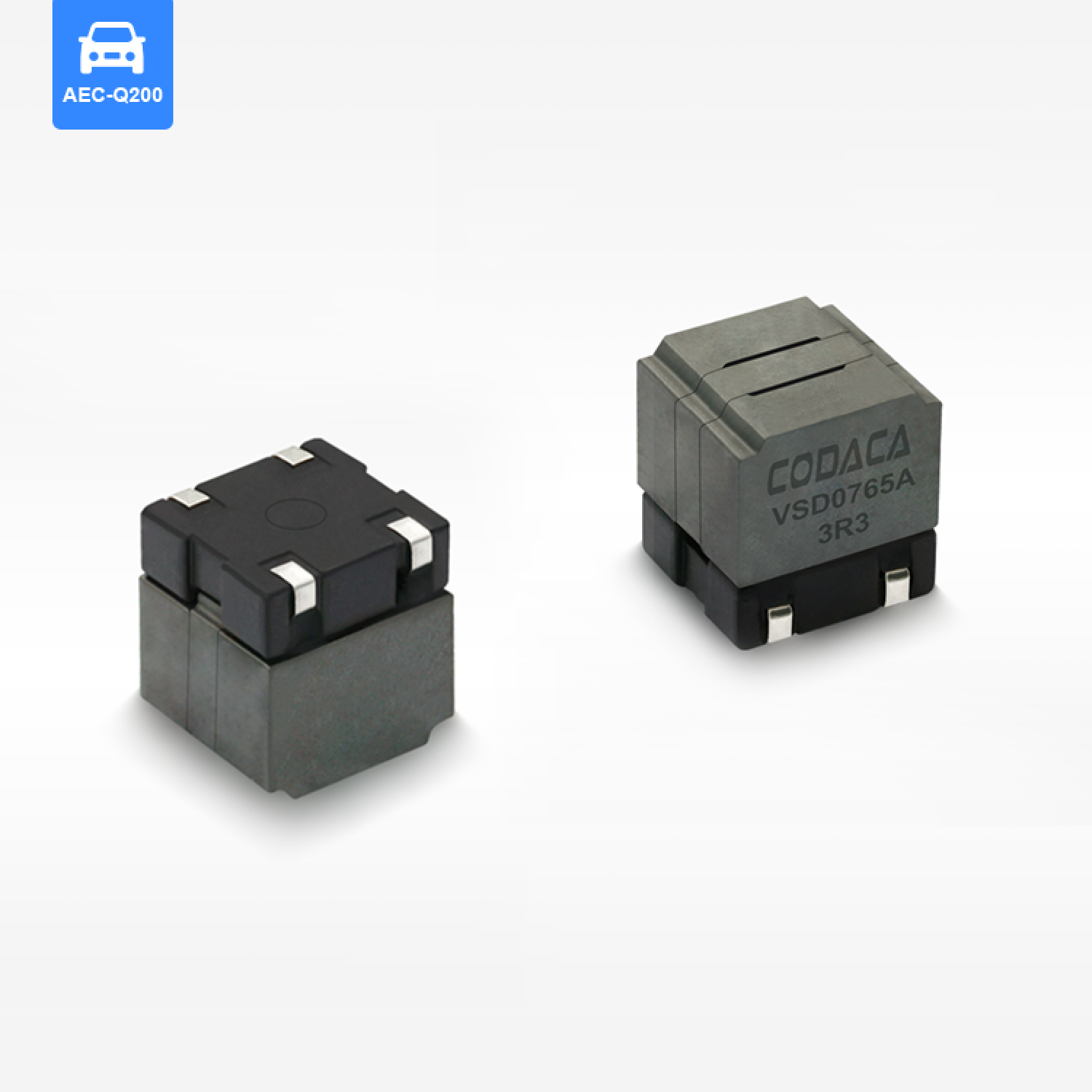

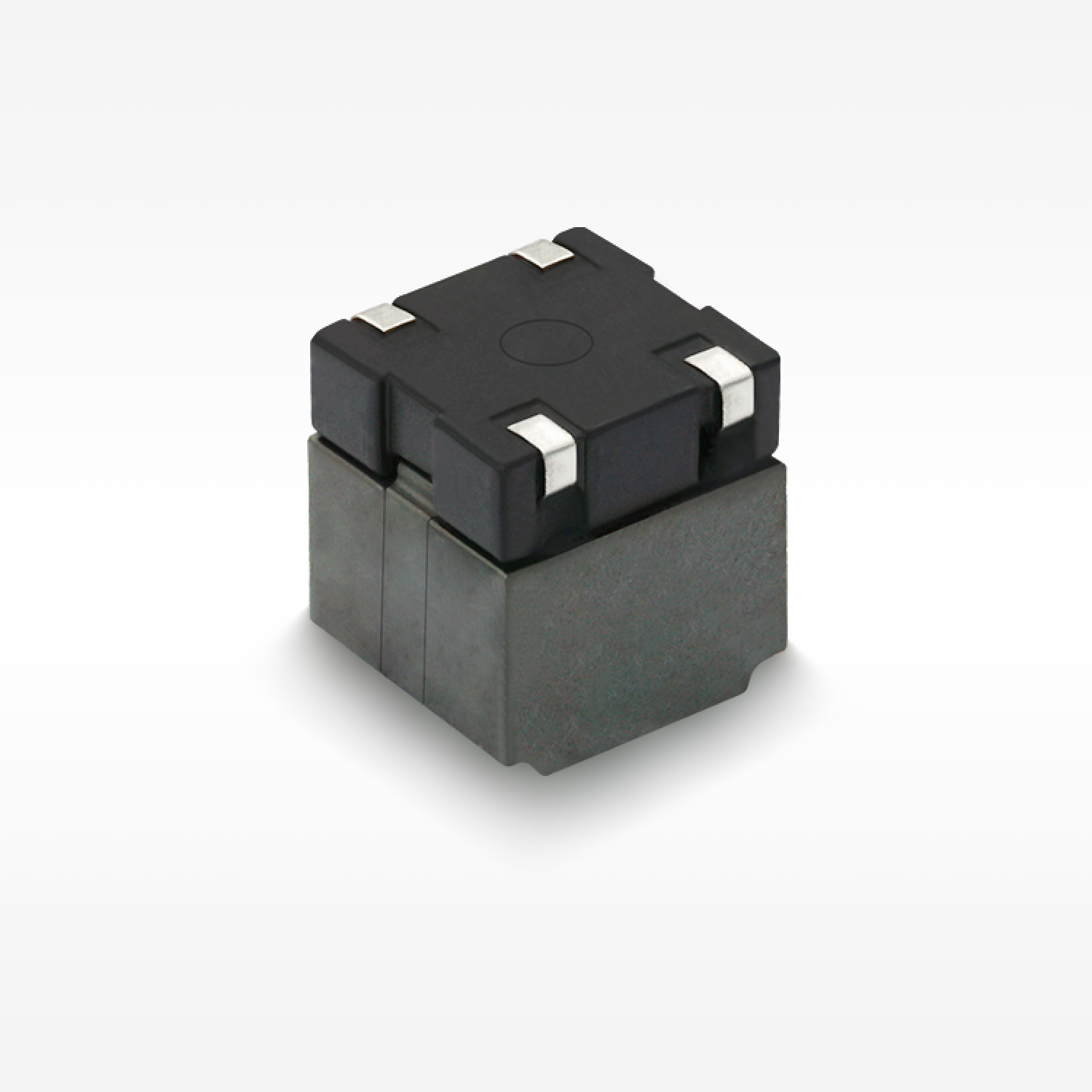

◾Konstrukce 2 v 1 ušetří místo na plošném spoji.
◾ Vynikající charakteristiky frekvenční odezvy a proudová linearita, účinně snižující nebo eliminující nelineární zkreslení zvukových signálů na výstupním konci.
◾ Díky širokému teplotnímu a vysokofrekvenčnímu materiálu jádra je elektrický výkon méně ovlivněn okolní teplotou, nízkými ztrátami a vysokou účinností.
◾ Provozní teplota: -40℃ až +125℃ (včetně teplotního nárůstu cívky) .

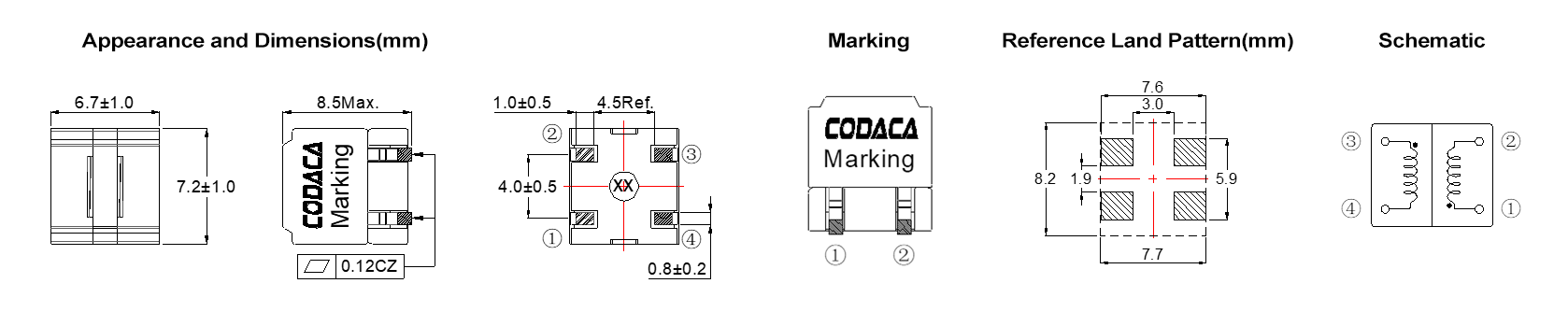

Elektrické vlastnosti
| Číslo dílu | Indukčnost (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Pracovní (℃) | Délka (mm) | Šířka (mm) | Výška (mm) | Montáž | Stínění | Materiál jádra | AEC Třída |
| VSD0765A-1R0M | 1.00 | 7.50 | 12.2 | 5.0 | -40~+125 | 7.2 | 6.70 | 8.50 | SMD | Y | Ferit | 1 |
| VSD0765A-3R3M | 3.30 | 17.50 | 5.8 | 3.4 | -40~+125 | 7.2 | 6.70 | 8.50 | SMD | Y | Ferit | 1 |
| VSD0765A-100M | 10.00 | 45.00 | 3.1 | 2.0 | -40~+125 | 7.2 | 6.70 | 8.50 | SMD | Y | Ferit | 1 |
Aplikace
◾ Hi-Fi zesilovače
◾ Auto audia
◾ Zesilovače třídy D
◾ Multimediální reproduktory
◾ Domů divadelní systémy
POZNÁMKY
◾ Všechna data jsou testována při okolní teplotě 25℃.
◾ Měření indukčnosti za podmínek 100kHz, 1.0V.
◾ Saturace proudu: skutečná hodnota stejnosměrného proudu, když indukčnost klesne o 20% své počáteční hodnoty.
◾ Proud pro zvýšení teploty: skutečná hodnota stejnosměrného proudu, když je zvýšení teploty ΔT40℃(Ta=25℃).
◾ Zvláštní upozornění: Návrh obvodu, umístění komponentů, velikost a tloušťka PCB, chladicí systém atd.
◾ Vše ovlivní teplotu produktu. Prosím ověřte teplotu produktu v konečné aplikaci.
Uložit
◾ Produkt v podmínkách skladování: teplota 5～40℃, RH≤70%.
◾ Pokud se výrobky používají, zbývající produkty by měly být uzavřeny v plastových sáčcích a uchovávány v souladu s výše uvedenými podmínkami, aby se předešlo oxidaci terminálů (elektrod), což ovlivňuje stav pájení.
◾ Ukládání Codaca Elektronických produktů delší dobu než 12 měsíců není doporučeno. Mezi jinými účinky mohou být poškozeny terminály, což může vést ke špatné svařitelnosti. Proto všechny produkty mají být použity během období 12 měsíců od data odeslání.
◾ Neuchovávejte produkty v nevhodných skladovacích podmínkách, jako jsou oblasti náchylné k vysokým teplotám, vysoké vlhkosti, prachu nebo korozi.
◾ Vždy zacházejte s produkty opatrně.
◾ Nedotýkejte se elektrod přímo holýma rukama, protože olejové sekrece mohou bránit pájení.
◾ Vždy zajistěte optimální podmínky pro pájení.
