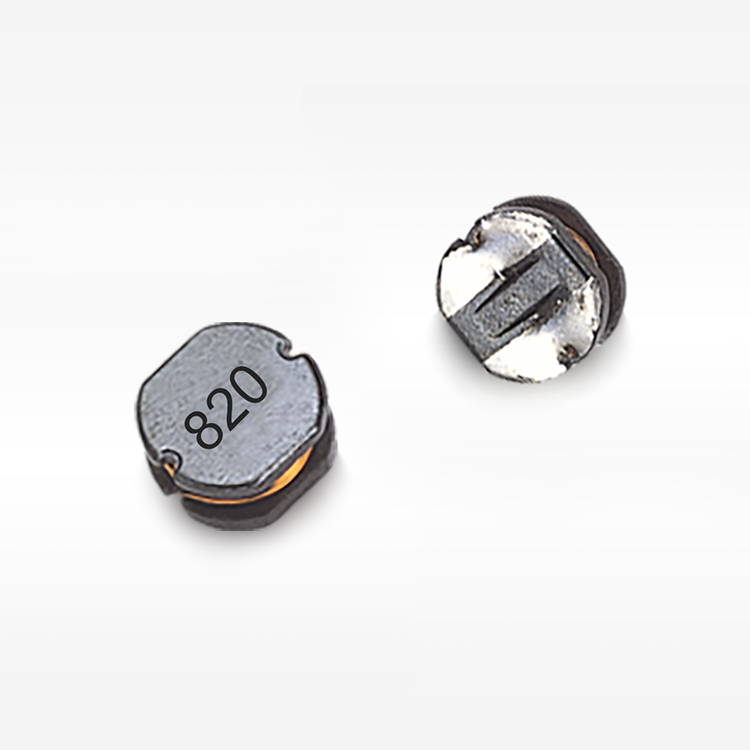

inductor smd con baja dcr
El inductor smd de baja dcr representa un avance revolucionario en la tecnología de componentes electrónicos, diseñado para cumplir con los exigentes requisitos de los circuitos modernos de alto rendimiento. Este dispositivo especializado de montaje superficial combina una eficiencia excepcional con factores de forma compactos, lo que lo convierte en un componente esencial para aplicaciones de gestión de energía en diversas industrias. La función principal de un inductor smd de baja dcr gira en torno al almacenamiento de energía y filtrado dentro de los circuitos electrónicos, mientras que sus características de resistencia ultra baja en corriente continua permiten una eficiencia energética superior y una generación reducida de calor. Estos inductores utilizan materiales avanzados para el núcleo y técnicas de bobinado de precisión para lograr valores de resistencia notablemente bajos, que generalmente oscilan entre miliohmios y medidas de uno o pocos ohmios. La base tecnológica depende de sofisticadas composiciones magnéticas para el núcleo, incluyendo materiales de ferrita y hierro pulverizado, diseñadas para maximizar la inductancia mientras se minimiza la resistencia parásita. Los procesos de fabricación incorporan sistemas automatizados de bobinado de precisión que garantizan características de rendimiento consistentes en todos los lotes de producción. El diseño de montaje superficial elimina la necesidad de montaje con orificios pasantes, permitiendo una mayor densidad de componentes en las placas de circuito impreso y facilitando los procesos de ensamblaje automatizado. Las aplicaciones principales abarcan fuentes de alimentación conmutadas, convertidores de cc-cc, electrónica automotriz, equipos de telecomunicaciones y electrónica de consumo, donde la eficiencia energética sigue siendo crítica. Estos inductores destacan en módulos de regulación de voltaje, convertidores de punto de carga y sistemas de gestión de baterías, donde la mínima pérdida de potencia se traduce directamente en una vida útil operativa más larga y un mejor rendimiento térmico. La huella compacta permite a los diseñadores crear productos más pequeños y eficientes sin comprometer el rendimiento eléctrico. Técnicas avanzadas de apantallamiento minimizan la interferencia electromagnética, asegurando un funcionamiento fiable en entornos electrónicos sensibles. Las medidas de control de calidad incluyen protocolos rigurosos de pruebas que verifican las características eléctricas, la estabilidad térmica y la durabilidad mecánica bajo diversas condiciones de funcionamiento.
