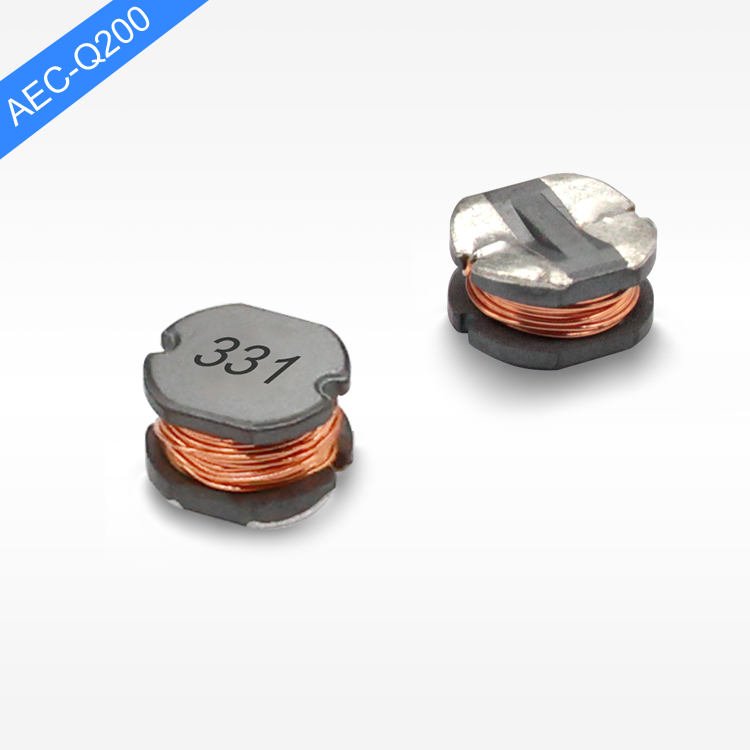

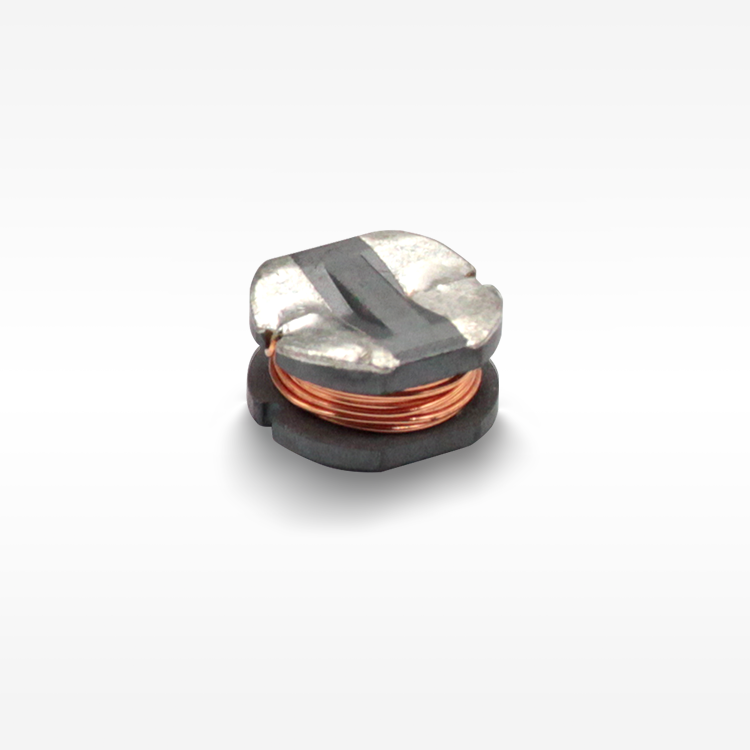

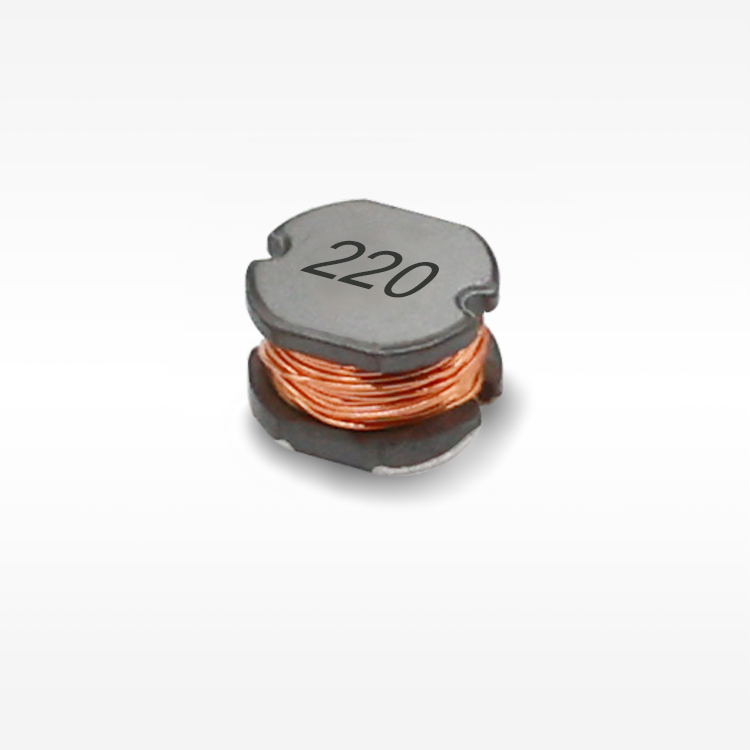

◾ Tamaño pequeño, alta corriente nominal, baja DCR.
◾ Producto libre de plomo, conforme a RoHS.
◾ Empaque en cinta portadora, adecuado para el proceso SMT.
◾ Ampliamente utilizado en convertidores de buck, pantallas, laptops, equipos de comunicación de red, etc.
◾ Temperatura de funcionamiento: -40℃ ～ +125℃(incluyendo el aumento de temperatura de la bobina).
Características Eléctricas
| No. de Parte | Inductancia (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Trabajo (℃) | Longitud (mm) | Ancho (mm) | Altura (mm) | Montaje | Escudo | Material del núcleo | Grado AEC |
| SP105-1R2M | 1.20 | 4.90 | 12.00 | 9.68 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-1R8M | 1.80 | 6.16 | 10.20 | 8.94 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-3R3M | 3.30 | 9.02 | 7.90 | 7.11 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-4R7M | 4.70 | 10.70 | 7.00 | 6.85 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-6R8M | 6.80 | 13.70 | 5.80 | 6.06 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-8R2M | 8.20 | 17.20 | 5.10 | 5.48 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-100K | 10.00 | 19.70 | 4.50 | 5.11 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-120K | 12.00 | 20.50 | 4.20 | 4.95 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-150K | 15.00 | 25.50 | 3.80 | 4.44 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-180K | 18.00 | 32.50 | 3.50 | 3.95 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-220K | 22.00 | 38.70 | 3.20 | 3.60 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-270K | 27.00 | 54.10 | 2.85 | 3.05 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-330K | 33.00 | 60.80 | 2.60 | 2.85 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-390K | 39.00 | 67.80 | 2.40 | 2.72 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-470K | 47.00 | 88.2 | 2.20 | 2.38 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-560K | 56.00 | 106.0 | 2.00 | 2.21 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-680K | 68.00 | 121.0 | 1.80 | 2.02 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-820K | 82.00 | 148.0 | 1.60 | 1.74 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-101K | 100.0 | 183.0 | 1.45 | 1.65 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-121K | 120.0 | 231.0 | 1.35 | 1.45 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-151K | 150.0 | 285.0 | 1.23 | 1.32 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-181K | 180.0 | 326.0 | 1.13 | 1.26 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-221K | 220.0 | 384.0 | 1.02 | 1.14 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-271K | 270.0 | 496.0 | 0.92 | 1.00 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-331K | 330.0 | 603.0 | 0.82 | 0.90 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-391K | 390.0 | 676.0 | 0.76 | 0.83 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-471K | 470.0 | 820.0 | 0.70 | 0.77 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-561K | 560.0 | 978 | 0.63 | 0.71 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-681K | 680.0 | 1,170 | 0.58 | 0.66 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-821K | 820.0 | 1,430 | 0.51 | 0.58 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-102K | 1000 | 1,842 | 0.47 | 0.52 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-222K | 2200 | 3,780 | 0.35 | 0.36 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
| SP105-472K | 4700 | 8,300 | 0.24 | 0.24 | -40~125 | 10.00 | 9.00 | 5.40 | SMD | Norte | Ferrita | 1 |
Aplicación
◾ Convertidor Buck
Notas
◾ Todos los datos se prueban con una temperatura ambiente de 25℃.
◾ Condición de medida de inductancia a 100kHz, 0.5V.
◾ Corriente de saturación: el valor real de la corriente DC cuando la inductancia disminuye un 30% de su valor inicial.
◾ Corriente de aumento de temperatura: el valor real de la corriente DC cuando el aumento de temperatura es ΔT50℃(Ta=25℃).
◾ Recordatorio especial: Diseño de circuito, colocación de componentes, tamaño y grosor de PCB, sistema de refrigeración, etc.
◾ Todo afectará la temperatura del producto. Por favor, verifique la temperatura del producto en la aplicación final.
Guardar
◾ Producto en condiciones de almacenamiento: temperatura 5～40℃, RH≤70%.
◾ Si se retira para su uso, los productos restantes deben sellarse en bolsas de plástico y preservarse de acuerdo con las condiciones anteriores, para evitar la oxidación de los terminales (electrodos), afectando el estado de soldadura.
◾ Un almacenamiento de Codaca Productos electrónicos por más de 12 meses no se recomienda. Entre otros efectos, los terminales pueden sufrir degradación, lo que resulta en mala soldabilidad. Por lo tanto, todos los productos deben ser utilizados dentro del período de 12 meses a partir de la fecha de envío.
◾ No mantener productos en condiciones de almacenamiento inadecuadas, como áreas susceptibles a altas temperaturas, alta humedad, polvo o corrosión.
◾ Siempre maneje los productos con cuidado.
◾ No toque los electrodos directamente con las manos desnudas, ya que las secreciones de aceite pueden inhibir la soldadura.
◾ Siempre asegúrese de que las condiciones para la soldadura sean óptimas.
Descarga de la hoja de datos:
SP105.pdf
