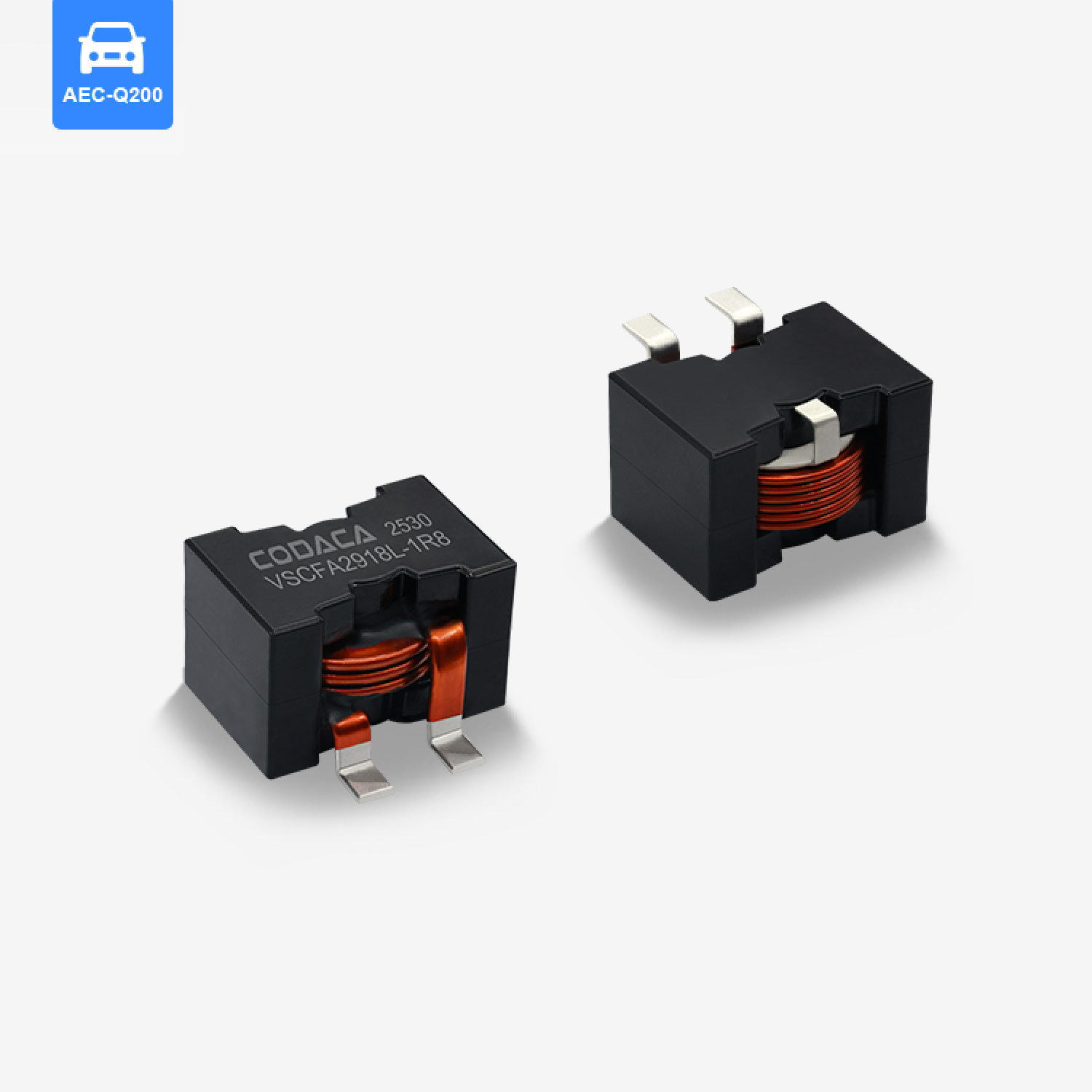

◼ طراحی ساختار شکاف هوای متقارن، قابلیت بهتر در بایاس مستقیم (DC bias).
◼ پیچش سیم تخت با پراکندگی حرارت خوب و افزایش دمای پایین.
◼ مدار مغناطیسی بسته، کاهش تشعشع الکترومغناطیسی و تداخل هدایتی جهت بهبود سازگاری الکترومغناطیسی (EMC).
◼ دمای کاری: 55- درجه سانتی‌گراد تا 155+ درجه سانتی‌گراد (شامل افزایش دمای سیم‌پیچ).
◼ واجد شرایط AEC-Q200.
ویژگی‌های الکتریکی

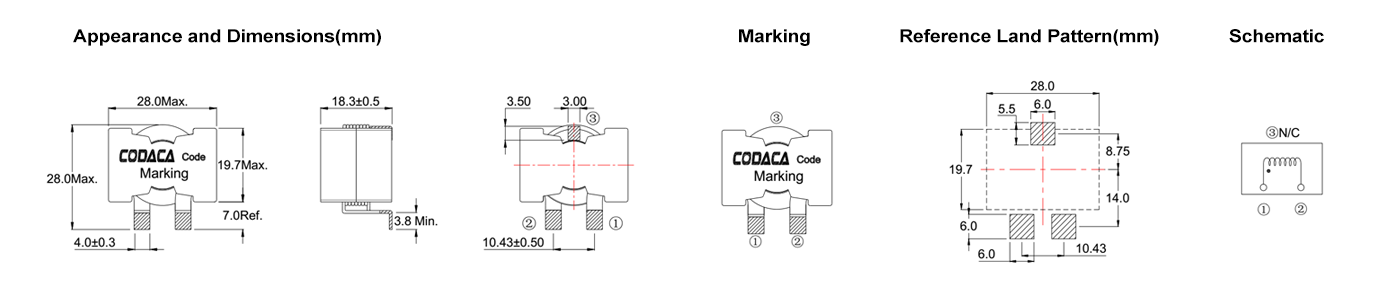

| شماره قطعه | اندوکتانس (μH) | DCR نوعی (mΩ) | Isat (A) | Irms (A) | دما (℃) | طول (میلی‌متر) | عرض (mm) | ارتفاع (mm) | نصب | سپر | ماده هسته | درجه AEC |
| VSCFA2918L-1R8LC | 1.80 | 0.75 | 120.0 | 42.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-2R7LC | 2.70 | 1.10 | 100.0 | 36.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-3R9LC | 3.90 | 1.50 | 85.0 | 32.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-5R1LC | 5.10 | 2.20 | 75.0 | 30.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-6R8LC | 6.80 | 2.80 | 65.0 | 22.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-8R6LC | 8.60 | 2.80 | 50.0 | 22.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-110LC | 11.00 | 3.40 | 45.0 | 21.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-150LC | 15.00 | 4.10 | 36.0 | 19.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-170LC | 17.00 | 5.30 | 34.0 | 16.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
| VSCFA2918L-200LC | 20.00 | 6.50 | 32.0 | 14.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | بله | فریت | 0 |
درخواست
◾ مبدل‌های DC-DC
◾ مبدل‌های VRM (ماژول‌های تنظیم ولتاژ)
◾ مبدل‌های PoL (نقطه بار)
◾ مبدل‌های خورشیدی
یادداشت‌ها
◾ تمام داده‌ها بر اساس دمای محیط 25℃ آزمایش شده است.
◾ شرایط اندازه‌گیری اندوکتانس در 100kHz، 1.0V.
◾ جریان اشباع: مقدار واقعی جریان DC زمانی که اندوکتانس 20% از مقدار اولیه خود کاهش یابد.
◾ جریان افزایش دما: مقدار واقعی جریان DC زمانی که افزایش دما ΔT40℃ (Ta=25℃) باشد.
◾ یادآوری ویژه: طراحی مدار، قرارگیری قطعات، اندازه و ضخامت PCB، سیستم خنک‌کننده و غیره.
◾ همه این موارد بر دمای محصول تأثیر می‌گذارد. لطفاً دمای محصول را در کاربرد نهایی تأیید کنید.
ذخیره
◾ شرایط ذخیره‌سازی محصول در بسته‌بندی: دما 5～40℃، RH≤70%.
◾ اگر برای استفاده خارج می‌شود، محصولات باقی‌مانده باید در کیسه‌های پلاستیکی بسته‌بندی شده و طبق شرایط فوق نگهداری شوند، تا از اکسیداسیون ترمینال‌ها (الکترودها) جلوگیری شود که بر وضعیت لحیم‌کاری تأثیر می‌گذارد.
◾ ذخیره سازی کدکا محصولات الکترونیکی برای بیش از ۱۲ ماه توصیه نمی‌شود، زیرا علاوه بر اثرات دیگر، پین‌ها ممکن است کاهش یابند که منجر به ضعف در قابلیت جوش شدن می‌شود. بنابراین، تمام محصولات باید در مدت زمان ۱۲ ماه از تاریخ ارسال مصرف شوند.
◾ محصولات را در شرایط نامناسب نگهداری نکنید، مانند مناطق مستعد دماهای بالا، رطوبت بالا، گرد و غبار یا خوردگی.
◾ همیشه با احتیاط با محصولات برخورد کنید.
◾ به طور مستقیم با دستان برهنه به الکترودها دست نزنید زیرا ترشحات روغن ممکن است لحیم‌کاری را مختل کند.
◾ همیشه شرایط بهینه برای لحیم‌کاری را تضمین کنید.
دانلود برگه داده:
VSCFA2918L.pdf
