◾ Кең температуралы және жоғары жиілікті өзекше материалдарымен электрлік сипаттамалар сыртқы температурадан аз әсерленеді. Төмен шығын, жоғары тиімділік.
◾ Ерекше жиілік жауап сипаттамалары мен ток сызықтылығы бар, шығыстағы дыбыс сигналдарының сызықты емес бұрмалауын тиімді түрде азайтады немесе жояды.
◾ Жазық сым орамының дизайны тиімді ауданды арттырады, төменгі тұрақты ток кедергісін және температураның аз өсуін қамтамасыз етеді.
Жұмыс температурасы: -40°С +125°С (коульдің температурасының көтерілуін қоса алғанда).
Электрлік сипаттамалар

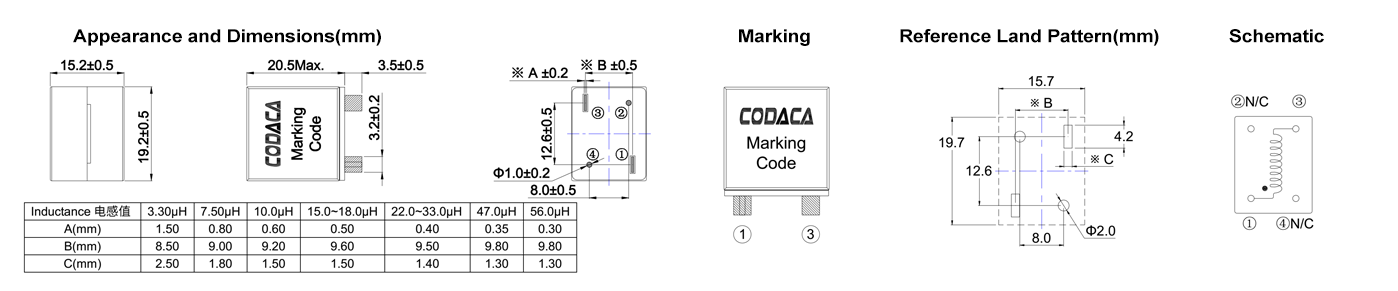

| Бөлім нөмірі | Индуктивтілік (μH) | DCR Тип (мΩ) | Isat (A) | Irms (A) | Жұмыс (℃) | Ұзындық (мм) | Ені (мм) | Биіктігі (мм) | Орнату | Қорғаныс | Ядро материалы | AEC Деңгейі |
| CPD1915FA-3R3L | 3.30 | 0.80 | 35.0 | 40.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-7R5L | 7.50 | 2.90 | 30.0 | 24.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-100L | 10.0 | 4.90 | 29.0 | 19.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-150L | 15.0 | 7.30 | 24.0 | 15.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-180L | 18.0 | 7.30 | 20.0 | 15.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-220L | 22.0 | 10.80 | 19.0 | 12.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-330L | 33.0 | 10.80 | 13.0 | 12.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-470L | 47.0 | 14.30 | 10.5 | 10.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
| CPD1915FA-560L | 56.0 | 18.80 | 10.0 | 9.00 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Феррит | Н |
【Үлгі қолдану 】
Қолдану
D-сыныпты күшейткіш
Көлік күшейткіштері
Ескертпелер
◾ Барлық деректер 25℃ қоршаған орта температурасына негізделіп тексерілген.
◾ Индуктивтілік өлшеу жағдайы 100kHz, 0.5V.
◾ Қанықтылық ток: индуктивтілік бастапқы мәнінің 30% -ға төмендеген кездегі DC токтың нақты мәні.
◾ Температураның көтерілуі ток: температураның көтерілуі ΔT50℃ (Ta=25℃) болған кездегі DC токтың нақты мәні.
◾ Арнайы ескерту: Схема дизайны, компоненттерді орналастыру, PCB өлшемі мен қалыңдығы, салқындату жүйесі және т.б.
◾ Барлығы өнімнің температурасын әсер етеді. Өнімнің температурасын соңғы қолдануда тексеріңіз.
Сақтау
◾ Өнімнің орау сақтау жағдайы: температура 5～40℃, RH≤70%.
◾ Пайдалану үшін шығарылған жағдайда, қалған өнімдер пластик пакеттерде тығыздалуы керек және жоғарыда көрсетілген шарттарға сәйкес сақталуы тиіс, терминалдардың (электродтардың) тотығуын болдырмау үшін, дәнекерлеу күйіне әсер етеді.
◾ Сақтау үшін Codaca Электрондық продукtlарды басқа еткiлерге негізделген 12 айдан кейін сақтау тұрғыздырылмайды, соңғыда арнайы өнерлiктердегi дегенмейтiн жағдай қозғалтудың жақсы емес нәтижесіне өтеді. Сондықтан, барлық продукtlар қыру құнына негізделетiн 12 ай ішiнде қолданылмастырылады.
◾ Өнімдерді жарамсыз сақтау жағдайларында, мысалы, жоғары температураға, жоғары ылғалдылыққа, шаңға немесе коррозияға ұшырайтын жерлерде сақтамаңыз.
◾ Өнімдерді әрдайым абайлап ұстаңыз.
◾ Электродтарға тікелей жалаң қолмен тимеңіз, себебі майдың бөлінуі дәнекерлеуді тежейді.
◾ Дәнекерлеу үшін әрдайым оңтайлы жағдайларды қамтамасыз етіңіз.
