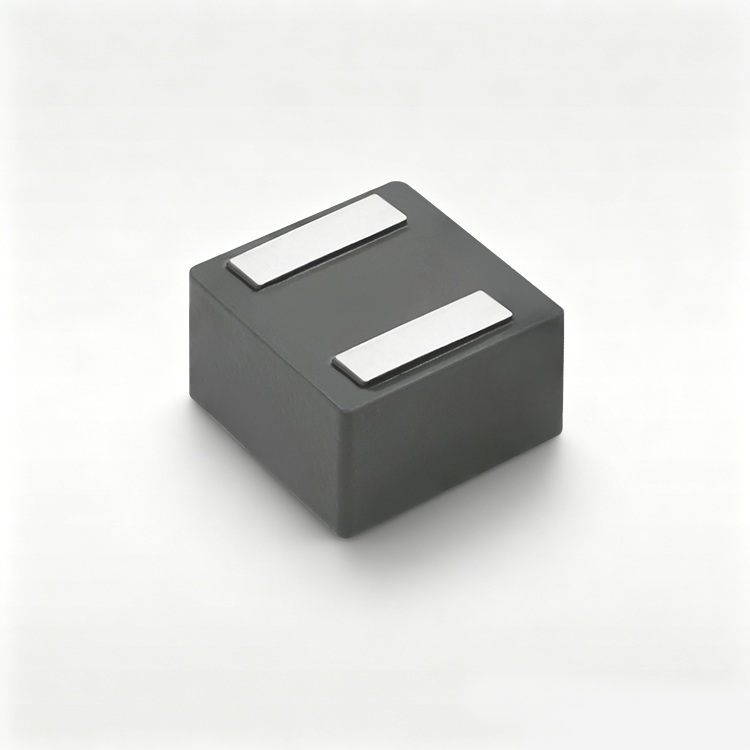

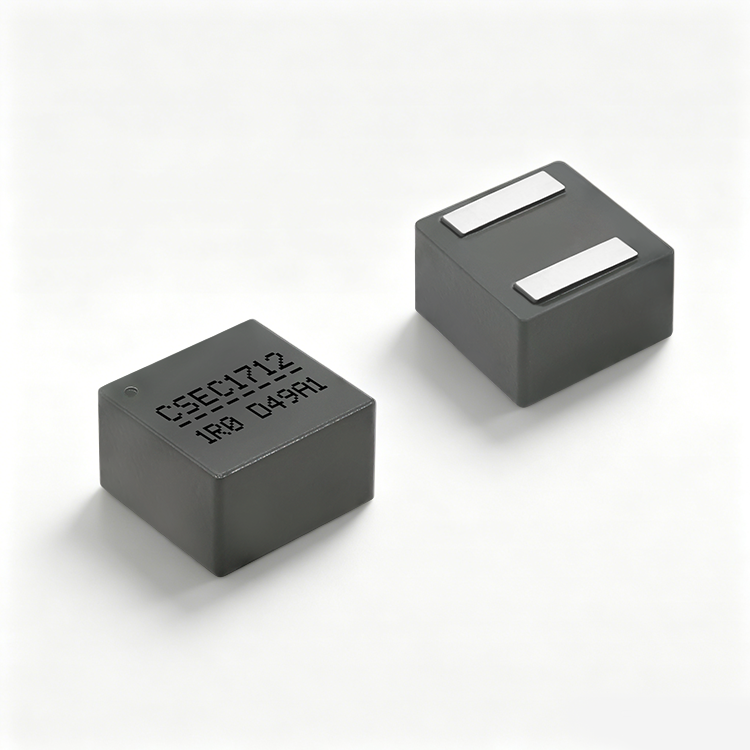

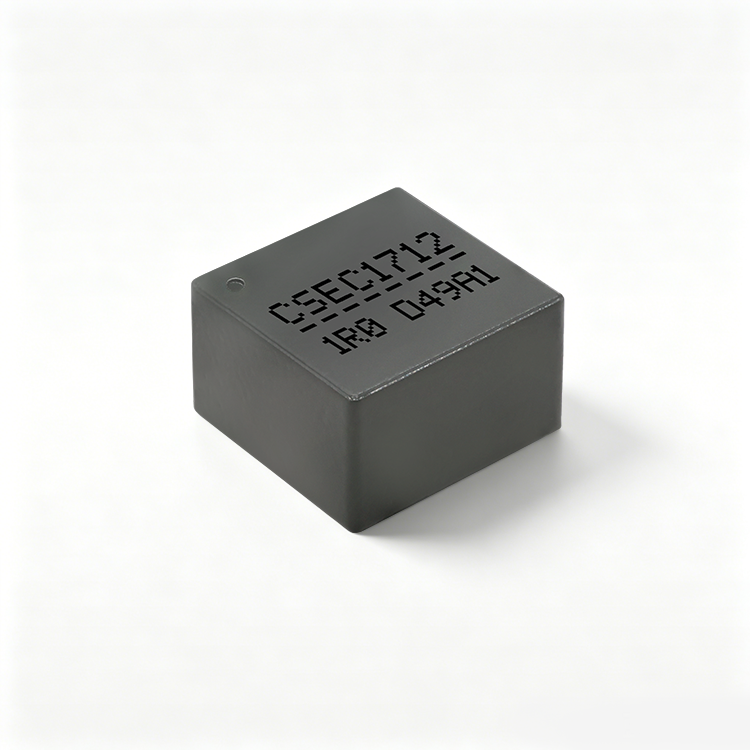

◾ 자기 차폐 구조: 전자기 간섭(EMI)에 대한 우수한 저항.
◾ 복합 구조, 초저 소음.
◾ 낮은 손실, 높은 효율, 넓은 적용 주파수.
◾ 경량 설계, 공간 절약, 고밀도 SMT에 적합.
◾ 저손실 합금 분말로 성형됨: 낮은 임피던스, 작은 기생 정전 용량.
◾ 작동 온도: -40℃ ~ +125℃(자기 발열 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 |
AEC 등급 |
| CSEC1712-1R0M | 1.00 | 0.95 | 120.00 | 55.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-1R6M | 1.60 | 1.35 | 108.00 | 43.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-2R3M | 2.30 | 1.62 | 98.00 | 42.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-3R3M | 3.30 | 2.00 | 84.00 | 40.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-4R7M | 4.70 | 3.10 | 68.00 | 35.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-5R6M | 5.60 | 3.65 | 58.00 | 32.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-6R8M | 6.80 | 4.20 | 56.00 | 30.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-7R5M | 7.50 | 4.90 | 51.50 | 28.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-8R2M | 8.20 | 5.00 | 49.00 | 26.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-100M | 10.0 | 6.80 | 44.00 | 24.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-150M | 15.0 | 10.00 | 35.00 | 19.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-220M | 22.0 | 13.50 | 30.50 | 17.50 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
| CSEC1712-330M | 33.0 | 18.00 | 24.00 | 16.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 합금 분말 | N |
【샘플 신청 】
응용 분야
◾ 배터리 전원 장치
◾ 고전류 전원 공급 장치용 DC/DC 컨버터
◾ 필드 프로그래머블 게이트 어레이(FPGA)용 DC/DC 컨버터
◾ 무선 전력 장치/필터
◾ DC-DC 변환기
비고
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건 100kHz, 1.0V.
◾ 포화 전류：인덕턴스가 초기 값의 20% 감소할 때의 DC 전류의 실제 값.
◾ 온도 상승 전류：온도 상승이 ΔT40℃(Ta=25℃)일 때의 DC 전류의 실제 값.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
데이터시트 다운로드:
CSEC1712.pdf
