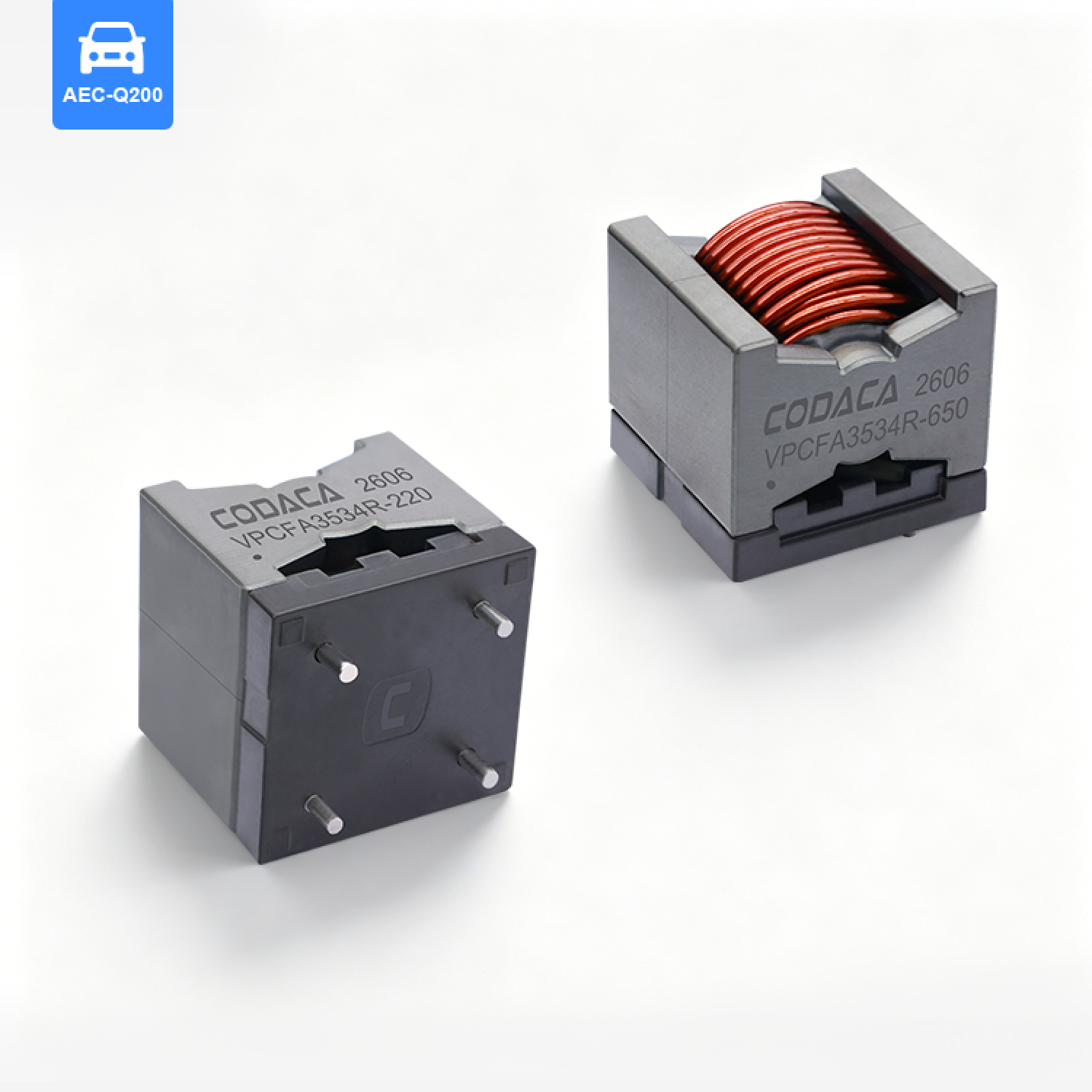

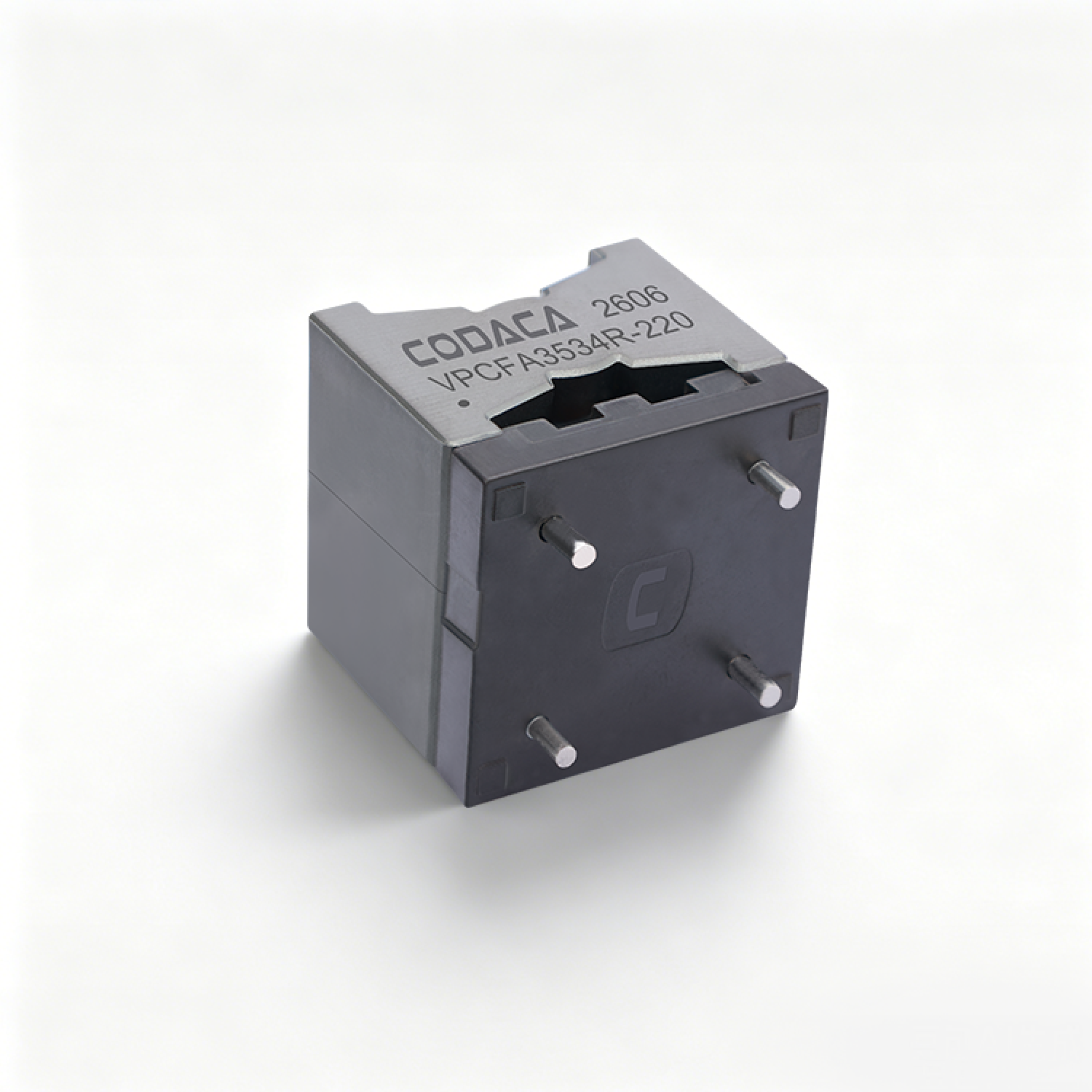

VPCFA3534R

전기적 특성

【샘플 신청 】

용도

◼ 온보드 차저, 에너지 저장 전원 공급 장치
◼ 고전류 DC 모터 구동, 리튬 배터리 장비
◼ 고효율 DC/DC 컨버터용 저장 인덕터

◼ 고전류 출력 필터

참고 사항

◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건 100kHz, 1.0V.
◾ 포화 전류：인덕턴스가 초기 값의 20% 감소할 때의 DC 전류의 실제 값.
◾ 온도 상승 전류：온도 상승이 ΔT40℃(Ta=25℃)일 때의 DC 전류의 실제 값.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.

저장

◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.

데이터시트 다운로드: VPCFA3534R.pdf
