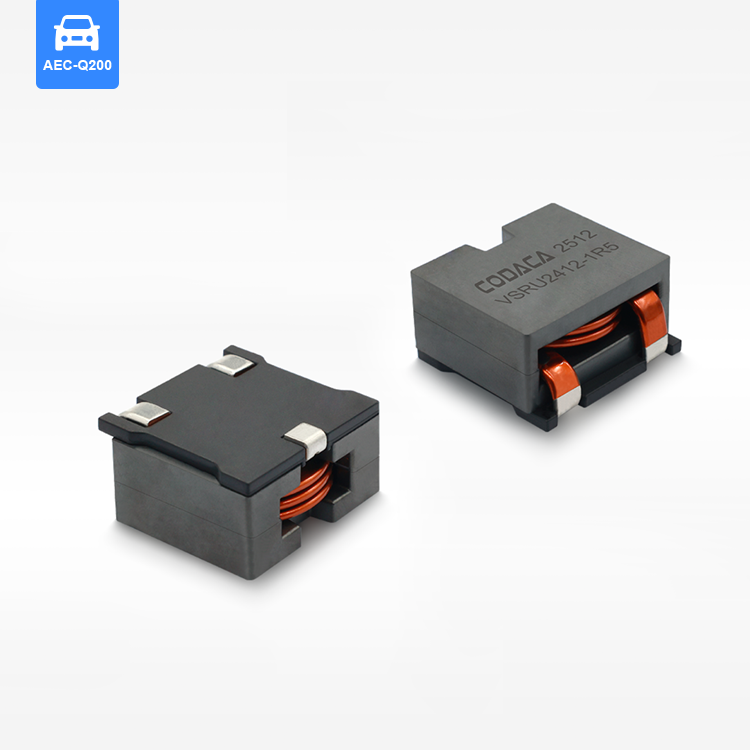

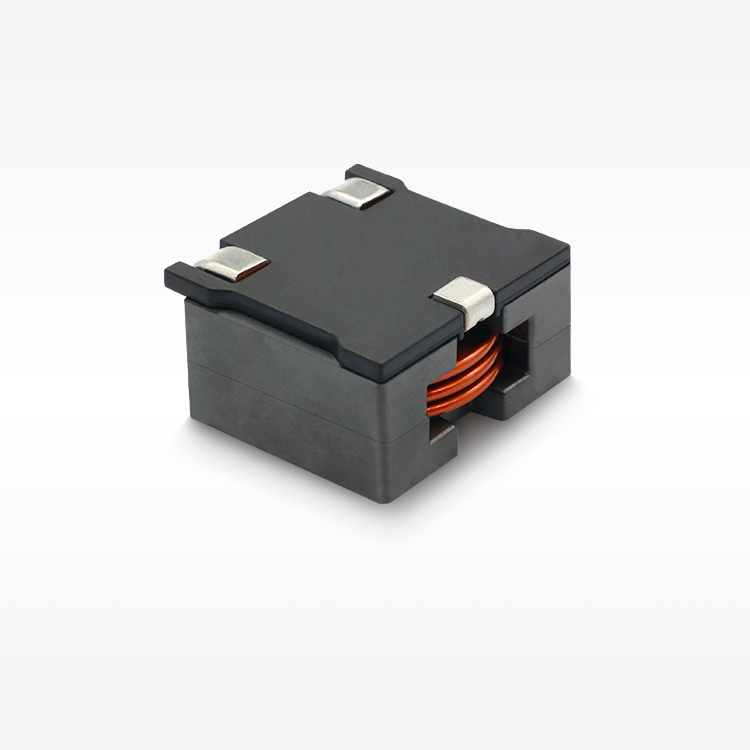

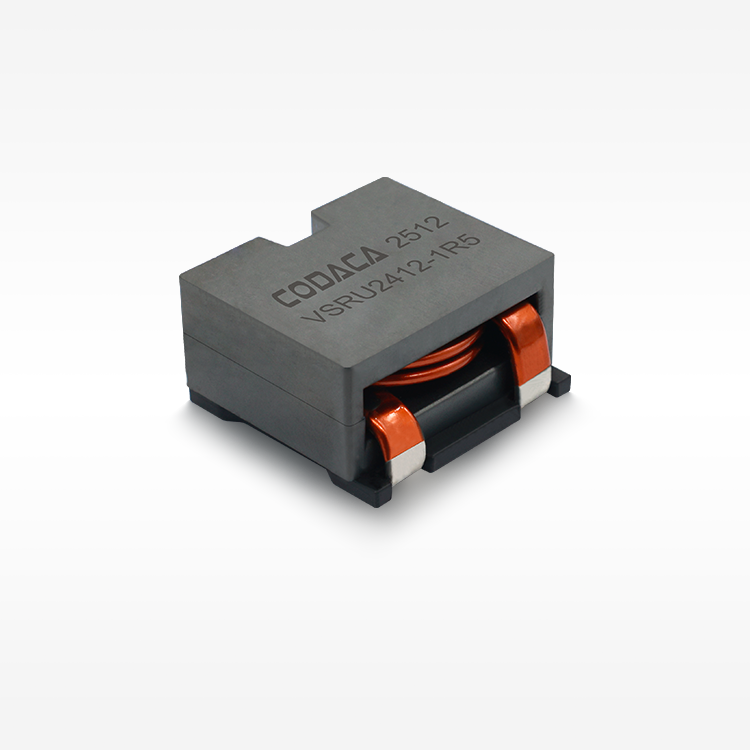

◾ 대칭형 에어 갭 구조 설계로 우수한 DC 바이어스 특성.
◾ 평선 권선, 방열성이 좋고 온도 상승이 낮습니다.
◾ 3단자 용접 구조로 신뢰성 높은 용접 및 진동 저항성 향상.
◾ 작동 온도 : -55℃ ～ +155℃(코일의 온도 상승 포함).
전기적 특성
| 부품 번호 | 인덕턴스 (μH) | DCR 전형 (mΩ) | Isat (A) | Irms (A) | 작동 (℃) | 길이 (mm) | 너비 (mm) | 높이 (mm) | 장착 | 차폐 | 코어 재료 | AEC 등급 |
| VSRU2412-1R0K | 1.0 | 0.42 | 78.5 | 56.3 | -55~155 | 24.7 | 22.8 | 12.45 | SMD | Y | 페라이트 | 0 |
| VSRU2412-1R5K | 1.5 | 0.57 | 79.3 | 50.3 | -55~155 | 24.7 | 22.8 | 12.45 | SMD | Y | 페라이트 | 0 |
| VSRU2415-2R2K | 2.2 | 0.76 | 67.9 | 47.5 | -55~155 | 24.7 | 22.8 | 15.35 | SMD | Y | 페라이트 | 0 |
| VSRU2415-3R3K | 3.3 | 0.95 | 58.7 | 41.3 | -55~155 | 24.7 | 22.8 | 15.35 | SMD | Y | 페라이트 | 0 |
| VSRU2417-4R7K | 4.7 | 1.14 | 46.4 | 39.1 | -55~155 | 24.7 | 22.8 | 18.25 | SMD | Y | 페라이트 | 0 |
| VSRU2417-6R8K | 6.8 | 1.33 | 37.9 | 36.5 | -55~155 | 24.7 | 22.8 | 18.25 | SMD | Y | 페라이트 | 0 |
| VSRU2420-100K | 10 | 1.73 | 31.1 | 33.2 | -55~155 | 24.7 | 22.8 | 21.3 | SMD | Y | 페라이트 | 0 |
| VSRU2417-150K | 15 | 2.8 | 24.6 | 24.7 | -55~155 | 24.7 | 22.8 | 17.9 | SMD | Y | 페라이트 | 0 |
| VSRU2420-200K | 20 | 3.25 | 21.5 | 24.5 | -55~155 | 24.7 | 22.8 | 20.9 | SMD | Y | 페라이트 | 0 |
| VSRU2420-300K | 30 | 3.53 | 15.7 | 23.1 | -55~155 | 24.7 | 22.8 | 20.9 | SMD | Y | 페라이트 | 0 |
【샘플 신청 】
적용 분야
전력 증폭기
전원 공급
◾ 벅 컨버터
네트워크 통신 장비
노트
◾ 모든 데이터는 25℃ 주변 온도를 기준으로 테스트되었습니다.
◾ 인덕턴스 측정 조건은 100kHz, 0.5V입니다.
◾ 포화 전류：인덕턴스가 초기 값의 30% 감소할 때의 실제 DC 전류 값입니다.
◾ 온도 상승 전류：온도 상승이 ΔT50℃(Ta=25℃)일 때의 실제 DC 전류 값입니다.
◾ 특별 알림：회로 설계, 부품 배치, PCB 크기 및 두께, 냉각 시스템 등.
◾ 모두 제품 온도에 영향을 미칩니다. 최종 응용 프로그램에서 제품 온도를 확인하십시오.
저장
◾ 포장 보관 조건의 제품 : 온도 5～40℃, RH≤70%.
◾ 사용을 위해 꺼낼 경우, 남은 제품은 플라스틱 봉지에 밀봉하고 위의 조건에 따라 보존해야 하며, 단자의 산화를 방지하여 납땜 상태에 영향을 미치지 않도록 해야 합니다.
◾ 저장 Codaca 전자 부품을 12개월 이상 보관하는 것은 권장되지 않습니다. 다른 영향들 외에도 단자부가 열화될 수 있어 용접 성능에 문제가 발생할 수 있습니다. 따라서 모든 제품은 출하일로부터 12개월 이내에 사용해야 합니다.
◾ 고온, 고습, 먼지 또는 부식에 취약한 지역과 같은 부적절한 보관 조건에서 제품을 보관하지 마십시오.
◾ 항상 제품을 조심스럽게 다루십시오.
◾ 기름 분비물이 납땜을 방해할 수 있으므로 전극에 맨손으로 직접 닿지 마십시오.
◾ 항상 납땜을 위한 최적의 조건을 보장하십시오.
데이터시트 다운로드:
VSRU24.pdf
