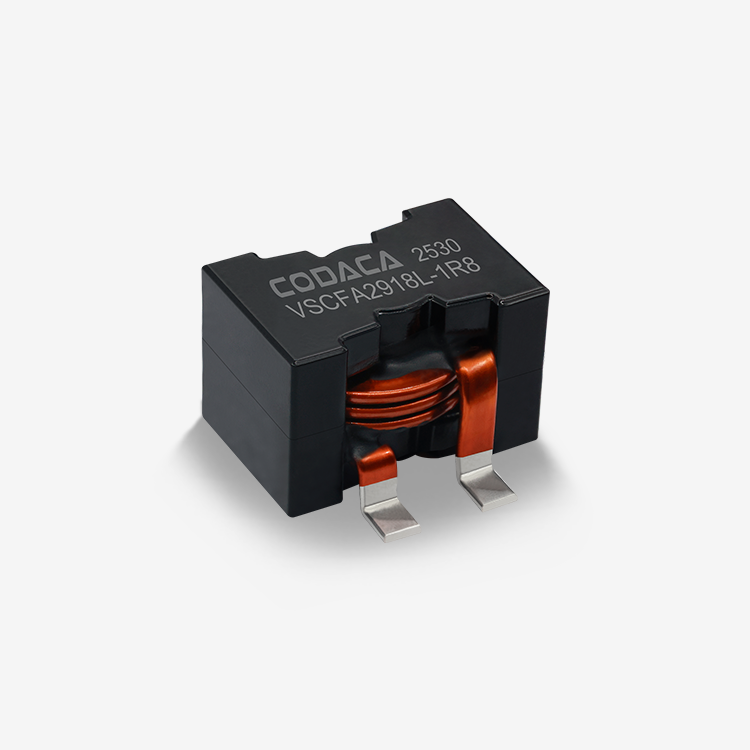

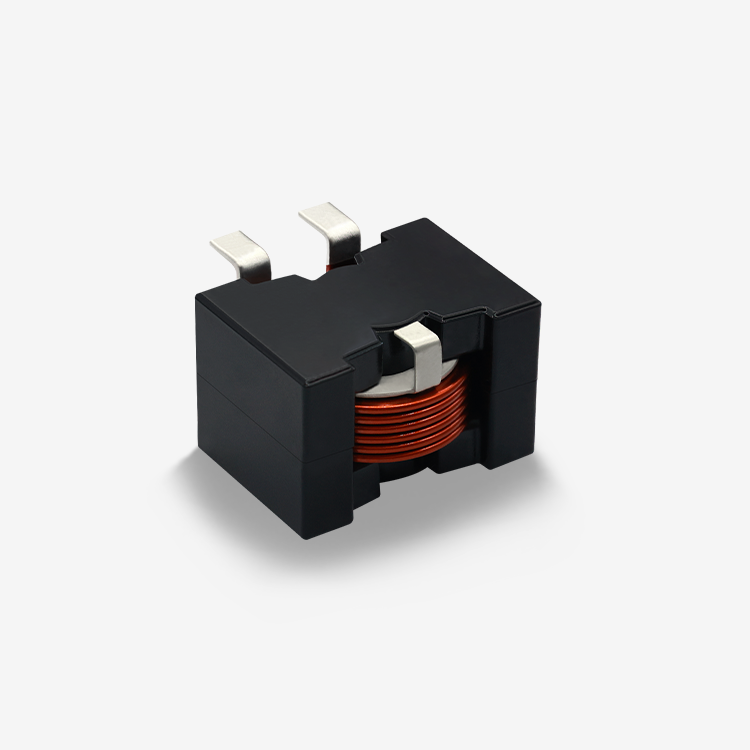

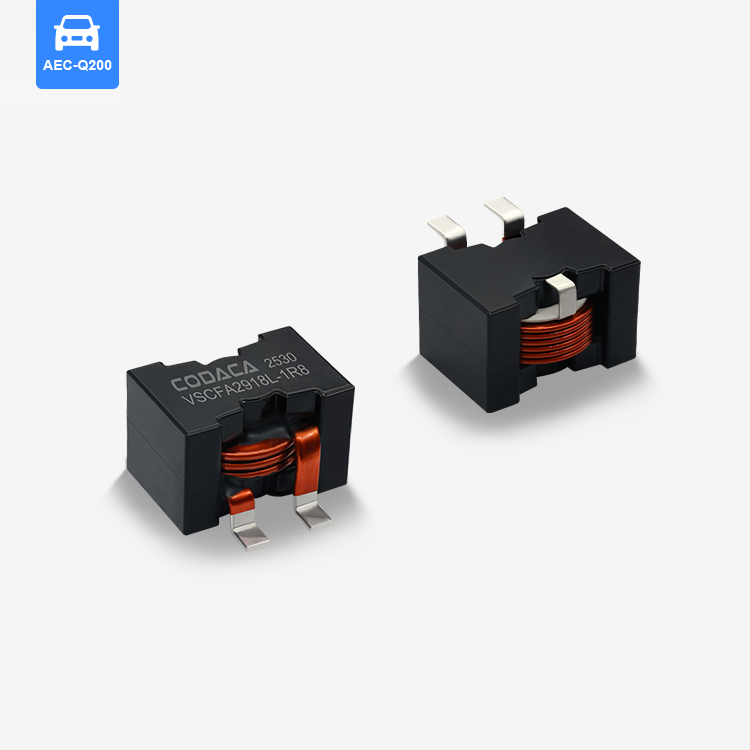

Snelle koppelingen
◼ Symmetrische luchtspleetstructuurontwerp, betere DC-voorspanningscapaciteit.
◼ Plattekabelwikkeling met goede warmteafvoer en geringe temperatuurstijging.
◼ Gesloten magnetisch circuit, vermindert elektromagnetische straling en geleidingstoren, waardoor de elektromagnetische compatibiliteit (EMC) wordt verbeterd.
◼ Bedrijfstemperatuur: -55℃ tot +155℃ (inclusief temperatuurstijging van de wikkeling).
◼ AEC-Q200 gekwalificeerd.
Elektrische Kenmerken
| Partnr. | Inductantie (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Werktemperatuur (℃) | Lengte (mm) | Breedte (mm) | Hoogte (mm) | Montage | Shield | Kernmateriaal | AEC Klasse |
| VSCFA2918L-1R8LC | 1.80 | 0.75 | 120.0 | 42.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-2R7LC | 2.70 | 1.10 | 100.0 | 36.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-3R9LC | 3.90 | 1.50 | 85.0 | 32.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-5R1LC | 5.10 | 2.20 | 75.0 | 30.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-6R8LC | 6.80 | 2.80 | 65.0 | 22.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-8R6LC | 8.60 | 2.80 | 50.0 | 22.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-110LC | 11.00 | 3.40 | 45.0 | 21.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-150LC | 15.00 | 4.10 | 36.0 | 19.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-170LC | 17.00 | 5.30 | 34.0 | 16.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
| VSCFA2918L-200LC | 20.00 | 6.50 | 32.0 | 14.0 | -55~+155 | 28.0 | 28.00 | 18.30 | SMD | Y | Ferriet | 0 |
Toepassing
◾ DC-DC converters
◾ VRM (Spanningsregelmodules) converters
◾ PoL (Punt van belasting) converters
◾ Zonne-energie converters
Opmerkingen
◾ Alle gegevens zijn getest op basis van 25℃ omgevingstemperatuur.
◾ Inductantie meetconditie bij 100kHz, 1.0V.
◾ Verzadigingsstroom: de werkelijke waarde van de DC-stroom wanneer de inductantie met 20% van zijn initiële waarde afneemt.
◾ Temperatuurstijgingstroom: de werkelijke waarde van de DC-stroom wanneer de temperatuurstijging ΔT40℃ is (Ta=25℃).
◾ Speciale herinnering: Circuitontwerp, componentplaatsing, PCB-grootte en -dikte, koelsysteem, enz.
◾ Dit zal de producttemperatuur beïnvloeden. Gelieve de producttemperatuur in de uiteindelijke toepassing te verifiëren.
Opslaan
◾ Product in verpakkingsopslagconditie: temperatuur 5～40℃, RH≤70%.
◾ Als u het product eruit haalt voor gebruik, moeten de resterende producten in plastic zakken worden verzegeld en bewaard volgens de bovenstaande voorwaarden, om oxidatie van de terminals (elektroden) te voorkomen, wat de soldeerstatus beïnvloedt.
◾ Een opslag van Codaca Elektronische producten langer dan 12 maanden wordt niet aanbevolen; binnen andere effecten kunnen de aansluitingen degradatie lijden, wat resulteert in slechte solderbaarheid. Daarom moeten alle producten binnen een periode van 12 maanden worden gebruikt, gebaseerd op de verzenddatum.
◾ Bewaar producten niet in ongeschikte opslagomstandigheden, zoals gebieden die gevoelig zijn voor hoge temperaturen, hoge luchtvochtigheid, stof of corrosie.
◾ Behandel producten altijd met zorg.
◾ Raak elektroden niet direct met blote handen aan, omdat olieafscheidingen het solderen kunnen belemmeren.
◾ Zorg altijd voor optimale omstandigheden voor het solderen.
Datasheet Download:
VSCFA2918L.pdf
