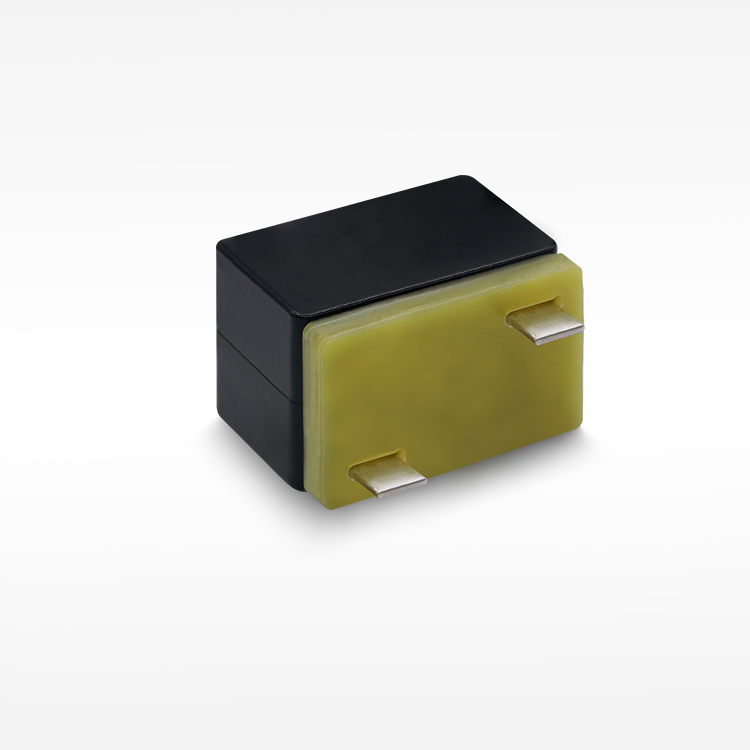

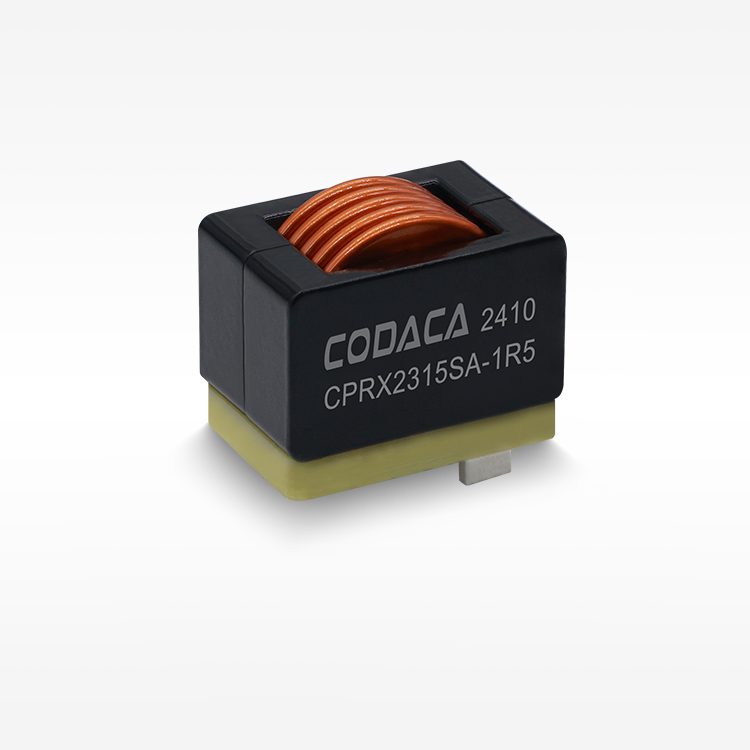

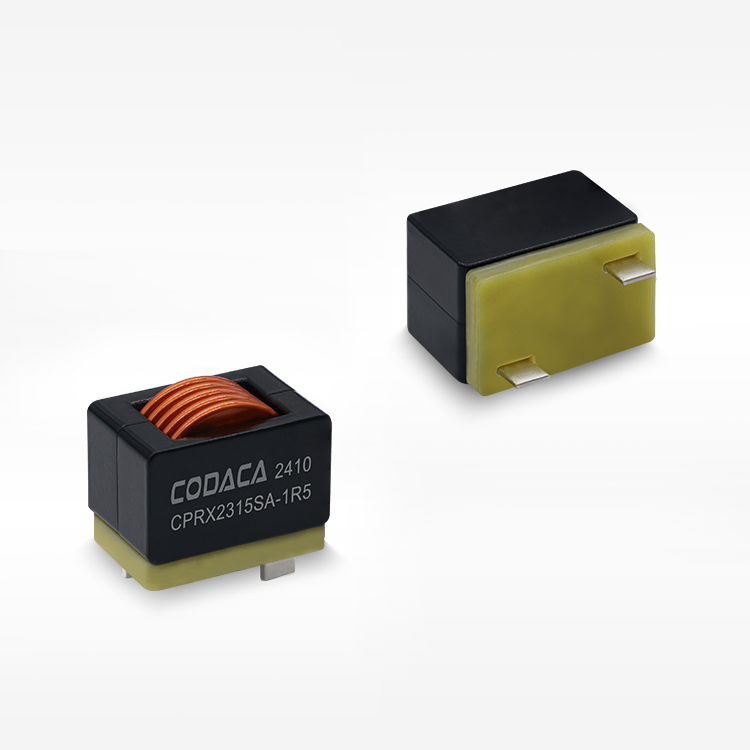

◾ Excelente capacidade de polarização DC para lidar com corrente de pico instantânea.
◾ Enrolamento de fio plano, alcançando uma baixa resistência DC.
◾ O valor da indutância e a corrente de saturação são menos afetados pela temperatura.
◾ Estrutura de blindagem magnética, excelente resistência à interferência eletromagnética.
◾ Adequado para aplicações de conversores DC-DC de alta potência.
◾ Temperatura de operação: -55℃～+155℃ (Incluindo o aumento de temperatura da bobina).
Características Elétricas
| Número da Peça | Indutância (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Trabalho (℃) | Comprimento (mm) | Largura (mm) | Altura (mm) | Montagem | Escudo | Material do núcleo | Grau AEC |
| CPRX2315SA-1R2MC | 1.20 | 0.36 | 120.0 | 75.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-1R5MC | 1.50 | 0.59 | 100.0 | 55.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-2R4MC | 2.40 | 0.86 | 85.0 | 47.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-4R3MC | 4.30 | 1.60 | 60.0 | 32.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-8R2MC | 8.20 | 2.85 | 45.0 | 24.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-160MC | 16.00 | 5.40 | 32.0 | 15.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-220MC | 22.00 | 7.90 | 26.0 | 13.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
| CPRX2315SA-420MC | 42.00 | 14.35 | 20.0 | 10.0 | -55~155 | 23.5 | 15.00 | 21.00 | DIP | Y | Composto | N |
Aplicação
◾ Controle industrial
◾ Nova energia
◾ Conversores DC-DC
◾ Reguladores de comutação de alta corrente
Observações
◾ Todos os dados são testados com base na temperatura ambiente de 25℃.
◾ Condição de medição da indutância a 100kHz, 0.5V.
◾ Corrente de saturação: o valor real da corrente DC quando a indutância diminui 30% de seu valor inicial.
◾ Corrente de aumento de temperatura: o valor real da corrente DC quando o aumento de temperatura é ΔT50℃(Ta=25℃).
◾ Lembrete especial: Design de circuito, colocação de componentes, tamanho e espessura da PCB, sistema de resfriamento, etc.
◾ Todos afetarão a temperatura do produto. Por favor, verifique a temperatura do produto na aplicação final.
Salvar
◾ Produto em condição de armazenamento: temperatura 5～40℃, RH≤70%.
◾ Se retirado para uso, os produtos restantes devem ser selados em sacos plásticos e preservados de acordo com as condições acima, para evitar a oxidação dos terminais (eletrodos), afetando o estado de soldagem.
◾ Um armazenamento de Codaca Produtos eletrônicos por mais de 12 meses não é recomendado. Entre outros efeitos, os terminais podem sofrer degradação, resultando em má soldabilidade. Portanto, todos os produtos devem ser utilizados dentro do prazo de 12 meses a partir da data de envio.
◾ Não mantenha produtos em condições de armazenamento inadequadas, como áreas suscetíveis a altas temperaturas, alta umidade, poeira ou corrosão.
◾ Sempre manuseie os produtos com cuidado.
◾ Não toque nos eletrodos diretamente com as mãos nuas, pois secreções de óleo podem inibir a soldagem.
◾ Sempre assegure condições ótimas para soldagem.
Download da Ficha Técnica:
CPRX2315SA.pdf
