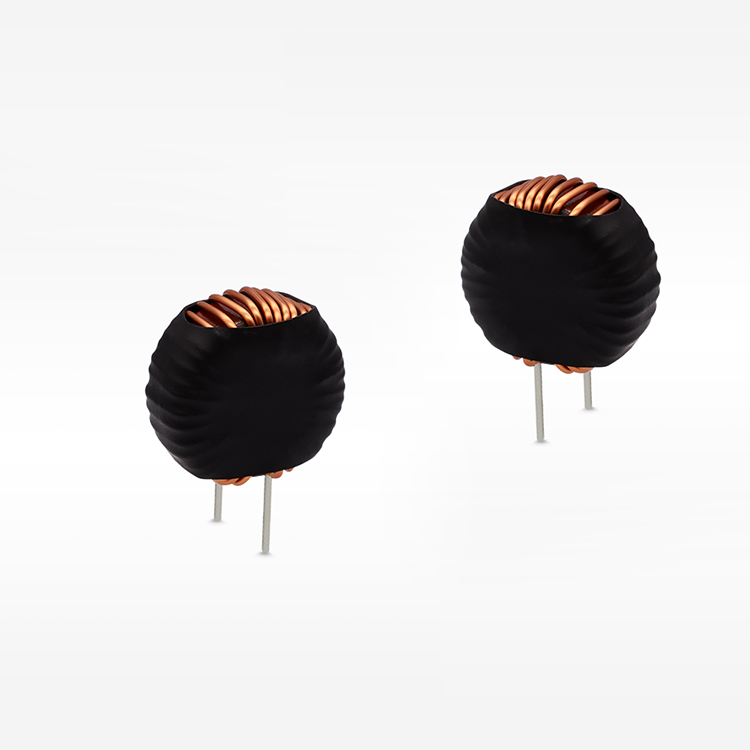

Hur man väljer industriella kraftfulla ströminduktorer för tunga maskiner?

Drivning av tunga maskiner kräver robusta elektriska komponenter som kan tåla extrema driftsförhållanden samtidigt som de bibehåller konsekvent prestanda. När det gäller effekthanteringssystem fungerar industriella kraftfulla ströminduktorer som avgörande komponenter som möjliggör effektiv energiomvandling och undertryckning av elektromagnetisk störning. Dessa specialinduktorer måste kunna hantera betydande strömbelastningar samtidigt som de fungerar tillförlitligt i hårda industriella miljöer. Valet av rätt industriella kraftfulla ströminduktorer kräver noggrann övervägning av flera faktorer, inklusive strömvärden, mättnadsegenskaper, termisk hantering och mekanisk hållbarhet.

Förståelse av industriella högström Tillämpningar

Effektkrav i tunga maskiner

Tung utrustning används vanligtvis i kraftsystem som arbetar med strömmar från tiotals till hundratals ampere. Byggmaskiner, gruvutrustning och industriella automatiseringssystem kräver industriella effektdrosslar för hög ström som kan hantera dessa krävande elektriska laster. Drosslarna måste bibehålla stabil prestanda vid varierande belastningsförhållanden samtidigt som effektförluster minimeras genom effektiva magnetkärnsdesigner. Att förstå de specifika strömmarnas profiler och arbetscykler i din applikation hjälper till att fastställa lämpliga drosselspecifikationer.

Modern tunga maskiner innehåller ofta variabla frekvensomvandlare, motorstyrningssystem och kraftomvandlingskretsar som är starkt beroende av prestanda hos induktorer. Dessa tillämpningar kräver induktorer med låg likströmsresistans för att minimera ledningsförluster och höga märkströmmar vid mättnad för att förhindra kärnmättnad under toppbelastning. Urvalsförfarandet måste ta hänsyn till både kontinuerliga och maxströmskrav för att säkerställa tillförlitlig drift inom utrustningens hela arbetsområde.

Miljömässiga utmaningar

Industriella miljöer utsätter elektroniska komponenter för extrema temperaturer, vibrationer, fukt och elektromagnetisk störning. Tunga maskiner arbetar i förhållanden från arktisk kyla till ökenhetta, ofta med betydande temperaturväxlingar som kan påverka induktorernas material. Industriella högströmskraftinduktorer måste konstrueras med lämpliga temperaturkoefficienter och funktioner för termisk hantering för att bibehålla prestanda över dessa temperaturområden.

Mekaniska vibrationer från tunga maskiners drift kan orsaka komponentfel om induktorer inte är korrekt utformade för dessa belastningar. Industriella induktorer av hög kvalitet har robust konstruktion med säkra lindningstekniker, förstärkta kärnkonstruktioner och vibrationsbeständiga monteringssystem. Fuktisolering blir kritiskt i utomhusapplikationer eller miljöer med hög luftfuktighet där kondens kan påverka den elektriska isoleringen.

Avgörande urvalskriterier

Strömburden och mättnadsegenskaper

Den mest grundläggande parametern för industriella effektinduktorer med hög ström är strömburden, som måste överstiga den maximala driftströmmen med lämpliga säkerhetsmarginaler. Mättnadsström representerar den punkt där induktorernas kärna blir magnetiskt mättad, vilket leder till en betydande minskning av induktansen. För effekttillämpningar krävs det att man håller sig långt under mättnadströmgränsen för att upprätthålla stabilitet i induktansen, vanligtvis med en marginal på 20–30 % för säkerhet.

Olika kärnmaterial visar varierande mättnadsegenskaper som påverkar prestandan hos induktorer. Ferritkärnor ger hög induktans per volymenhet men har lägre mättnadsflödestäthet jämfört med pulverkärnor. Järnpulver- och sendustkärnor erbjuder högre mättningsströmkapacitet, vilket gör dem lämpliga för industriella högströmskraftinduktorer där maximal strömbelastning är avgörande. Valet av kärnmaterial beror på en balans mellan strömkapacitet, storleksbegränsningar och kostnadshänseenden.

Induktansvärde och tolerans

Att välja rätt induktansvärde kräver analys av den specifika kretstopologin och prestandakraven. Likriktare, motorstyrningar och filtreringsapplikationer har var och en olika krav på induktans beroende på switchfrekvenser, specifications för rippelström och behov av transient respons. Industriella kraftinduktorer med hög ström måste bibehålla sina specificerade induktansvärden över hela det operativa området för ström och temperatur.

Induktanstolerans blir särskilt viktig i precisionstillämpningar där kretsens prestanda beror på exakta induktorvärden. Standardtolleranser varierar från ±20 % för allmänna tillämpningar till ±5 % för precisionskretsar. Temperaturkoefficienter påverkar också induktansstabiliteten, där kärnor av hög kvalitet visar minimal variation i induktans över driftstemperaturområdena. Ta hänsyn till både initial tolerans och temperaturdrift vid specifiering av induktanskrav.

Thermohanteringsöverväganden

Effektförluster och värmeutveckling

Industriella kraftfulla strömspolars utvecklar värme genom kärnförluster och kopparförluster i lindningarna. Kärnförluster orsakas av hysteres- och virvelströmseffekter i det magnetiska materialet, medan kopparförluster uppstår på grund av den likströms- och växelströmsmotstånd som finns i spollindningarna. Vid höga strömmar dominerar vanligtvis kopparförlusterna den totala effektförlusten och måste därför hanteras noggrant för att förhindra överhettning.

För att beräkna den totala effektförlusten krävs att man tar hänsyn till både effektivvärde (RMS) och toppvärden för strömmen samt induktorns motståndsegenskaper. Växelströmsmotståndet ökar med frekvensen på grund av hud- och närhetseffekt, vilket särskilt är viktigt i switchande tillämpningar där högfrekventa strömkomponenter förekommer. Noggrann termisk modellering hjälper till att förutsäga driftstemperaturer och avgöra om ytterligare kylåtgärder behövs.

Termiska konstruktionsstrategier

Effektiva strategier för termisk hantering av industriella kraftfulla effektdrosslar inkluderar optimerade kärngeométrier, förbättrade ytor för värmeavgivning och lämpliga monteringsmetoder. Större kärnor ger bättre förmåga att avleda värme men ökar komponentens storlek och vikt. Vissa industriella drosslar har integrerade kylflänsar, termiska padar eller specialiserade monteringssystem för att förbättra värmeöverföringen till omgivningen.

Monteringsorientering påverkar den termiska prestandan, där vertikal montering ofta ger bättre naturlig konvektiv kylning jämfört med horisontell montering. Tänk på luftflödesmönstren inom utrustningshöljet och placera drosslarna så att de kan dra nytta av tvångsventilation när det finns tillgängligt. Termiska gränsskiktmaterial kan förbättra värmeöverföringen från drosseln till kylflänsar eller chassinmonterade ytor.

Val av kärnmaterial

Ferritkärnegenskaper

Ferritkärnor erbjuder utmärkt prestanda vid hög frekvens med låga kärnförluster, vilket gör dem lämpliga för switchande tillämpningar som arbetar ovan 100 kHz. Ferritmaterial har dock relativt låg mättnadsmagnetisk flödestäthet, vilket begränsar deras strömbärförmåga jämfört med andra kärnmaterial. Industriella kraftinduktorer för hög ström med ferritkärnor kräver vanligtvis större kärnstorlekar för att uppnå motsvarande strömvärden jämfört med pulverkärnsalternativ.

Temperaturstabiliteten hos ferritkärnor varierar betydligt mellan olika sammansättningar, där vissa material visar avsevärda induktansändringar över temperaturintervall. Ferritgrader för hög temperatur bibehåller bättre prestandastabilitet men kan ha reducerad mättnadsmagnetisk flödestäthet. Ta hänsyn till den specifika ferritgraden och dess temperaturkaraktäristik vid val av induktorer för tillämpningar med brett arbetsområde vad gäller temperatur.

Fördelar med pulverkärna

Järmpulverkärnor erbjuder överlägsen strömbärande förmåga tack vare sin fördelade luftgapskonstruktion, vilket förhindrar snabb avtagande induktans vid höga strömmar. Denna egenskap gör pulverkärnor särskilt lämpliga för industriella kraftinduktorer med hög ström där det är avgörande att bibehålla induktansen under belastning. Det fördelade gapet minskar också elektromagnetisk störning jämfört med ferritkärnor med diskreta luckor.

Sendust- och MPP-kärnor (molybdenpermalloypulver) erbjuder ännu bättre prestanda än järnpulver, med högre permeabilitet och lägre kärnförluster. Dessa premiummaterial ger utmärkt stabilitet i induktans över ström- och temperaturområden, men till ett högre pris. High flux-kärnor utgör ett annat alternativ, med mättnadsflödestäthet som närmar sig den hos siliciumstål samtidigt som de bevarar fördelarna med pulverkärnornas konstruktion.

Mekaniska designkrav

Konstruktion och montering

Mekanisk konstruktion av industriella kraftfulla ströminduktorer måste tåla vibrationer, stötar och mekaniska spänningar som är vanliga i tunga maskintillämpningar. Robusta lindningstekniker, säkra kärnmonteringsmetoder och förstärkta anslutningssystem förhindrar mekaniska haverier som kan leda till driftstopp. Tänk på monteringsmetoden och se till att det finns tillräcklig mekanisk support för induktorns vikt och storlek.

Genomgående montering ger starka mekaniska förbindelser men kräver plats på kretskortet och kan begränsa komponenthöjden. Ytmonterade alternativ erbjuder effektiv platsutnyttjande men kräver noggrann bedömning av lödfogens hållfasthet vid hantering av höga strömmar. Vissa industriella tillämpningar drar nytta av chassinmonterade induktorerna som skruvas direkt till utrustningsramar, vilket ger utmärkt mekanisk stabilitet och värmeavgivning.

Inneslutning och skydd

Miljöskydd blir avgörande för industriella effektspolingar med hög ström som arbetar i hårda förhållanden. Konforma beläggningar skyddar lindningar mot fukt, damm och kemiska föroreningar samtidigt som delektriska isoleringsegenskaper bevaras. Vissa tillämpningar kräver helt inneslutna spolar med täta hus för att förhindra intrång av föroreningar som kan orsaka elektriska fel.

Trådisolationssystem måste tåla både elektriska och mekaniska påfrestningar som uppstår i industriella miljöer. Isoleringsmaterial med hög temperaturbeständighet förhindrar termisk nedbrytning vid normal drift och överbelastning. Tänk på klassificering av isolationsklass och se till att det är kompatibelt med förväntade driftstemperaturer, inklusive tillfälliga övertillstånd.

Testning och kvalificering

Prestandaverifiering

Omfattande tester säkerställer att utvalda industriella kraftfulla ströminduktorer uppfyller applikationskraven under alla driftsförhållanden. Strömmätning verifierar att induktorerna bibehåller den specifierade prestandan vid märkström och överbelastningsström utan överdriven temperaturhöjning eller minskning av induktans. Temperaturcykeltest bekräftar prestandastabilitet över det förväntade driftstemperaturområdet.

Frekvensresponsmätning karaktäriserar induktorns beteende över applikationens frekvensspektrum, vilket identifierar eventuella resonanser eller impedansvariationer som kan påverka kretsens prestanda. Mättnadstest avgör de faktiska strömnivåer där induktansen börjar minska, vilket ger data för marginaler i kretskonstruktion och inställningar av skyddssystem.

Tillförlitlighetsbedömning

Långsiktiga tillförlitlighetstester utsätter industriella kraftfulla ströminduktorer för påskyndade åldrande förhållanden som simulerar förlängd användning. Termisk cykling, vibrationsprovning och elektrisk spänningsprovning hjälper till att identifiera potentiella felmoder och skapa förtroende för komponenternas livslängd. Miljötester verifierar prestanda under specifika förhållanden såsom fukt, saltvatten eller kemikalier som är relevanta för tillämpningen.

Kvalitetskontrollförfaranden under tillverkningen säkerställer konsekvent prestanda mellan produktionsenheter. Statistisk provtagning och tester ger förtroende för att alla levererade komponenter uppfyller specifikationerna. Beakta leverantörens kvalitetscertifieringar och testmöjligheter vid val av induktorkällor för kritiska tillämpningar.

Kostnads- och tillgänglighetsfaktorer

Ekonomiska överväganden

Kostnadsoptimering för industriella effektspolar med hög ström kräver en balans mellan prestandakrav och budgetbegränsningar. Mer avancerade kärnmaterial och konstruktionsmetoder ökar komponentkostnaderna men kan ge bättre totala systemekonomi genom förbättrad verkningsgrad eller minskade storlekskrav. Överväg totala ägandokostnaden, inklusive energiförbrukning, underhållskrav och potentiella kostnader vid fel.

Volymkrav påverkar både komponentprissättning och tillgänglighet. Tillämpningar med stora kvantiteter kan motivera anpassade spoldesigner optimerade för specifika krav, medan tillämpningar med lägre volymer vanligtvis använder standardprodukter från katalog. Leveranstider för anpassade spolar kan förlänga projektscheman och bör därför beaktas redan under urvalsprocessen.

Förvaltning av leverantörskedjan

Pålitliga leveranskedjor säkerställer komponenttillgänglighet under hela produktionslivscykeln för utrustningen. Etablerade tillverkare av induktorer med globala distributionsnätverk erbjuder bättre försörjningssäkerhet jämfört med mindre specialiserade leverantörer. Överväg flera strategier för komponentinförskaffning för kritiska delar och utvärdera leverantörers lagerhantering och produktionskapacitet.

Hantering av föråldrade komponenter blir viktigt för utrustning med lång användningstid. Välj industriella högströmskraftinduktorer från produktserier med etablerade produktplaner och åtagande om långsiktig tillgänglighet. Identifiering och godkännande av alternativa komponenter hjälper till att minska risker kopplade till komponentföråldring eller avbrott i försörjningen.

Vanliga frågor

Vilken strömmässig säkerhetsmarginal bör tillämpas vid val av industriella högströmskraftinduktorer

En säkerhetsmarginal på 20–30 % över maximal driftström rekommenderas vanligtvis för industriella kraftfulla ströminduktorer. Denna marginal kompenserar för strömvariationer orsakade av belastningsförändringar, temperaturpåverkan och komponenttoleranser, samtidigt som den förhindrar drift nära mättnadsgänser som kan orsaka prestandaförsämring eller överhettning.

Hur påverkar driftsfrekvens valet av induktor för tillämpningar inom tunga maskiner

Driftsfrekvensen påverkar kärnmaterialvalet och induktorns design avsevärt. Högre frekvenser kräver material med lägre kärnförluster, vilket vanligtvis gör ferritkärnor mer fördelaktiga än puderkärnor. Dock ökar skineffekten kopparförlusterna vid högre frekvenser, vilket kräver större tråddimensioner eller specialiserade lindningstekniker för att bibehålla effektivitet i industriella kraftfulla ströminduktorer.

Kan standardinduktorer användas i hårda industriella miljöer

Standardkommersiella induktorer kan inte tillhandahålla tillräcklig pålitlighet i hårda industriella miljöer. Tillämpningar med tunga maskiner kräver vanligtvis induktorer med förbättrad konstruktion, högre temperaturklassningar, förbättrad fuktmotstånd och större mekanisk robusthet. Industriella komponenter som är specifikt utformade för dessa förhållanden erbjuder bättre långsiktig pålitlighet och prestanda.

Vilken roll spelar kärmtemperaturstigning vid val av induktor

Kärmtemperaturstigning påverkar direkt induktorns prestanda, pålitlighet och säkerhet. Överdriven temperaturstigning kan orsaka ändringar i induktans, snabbare åldrande och potentiella brandfaror. Industriella högströmskraftinduktorer bör väljas med termiska egenskaper som bibehåller säkra driftstemperaturer under värsta tänkbara förhållanden, inklusive maximal omgivningstemperatur och strömbelastningsscenarier.
