◾ Với vật liệu lõi có dải nhiệt độ rộng và tần số cao, hiệu suất điện ít bị ảnh hưởng bởi nhiệt độ môi trường. Tổn hao thấp, hiệu suất cao.
◾ Đặc tính đáp ứng tần số vượt trội và độ tuyến tính dòng điện tốt, hiệu quả giảm hoặc loại bỏ méo phi tuyến của tín hiệu âm thanh ở đầu ra.
◾ Thiết kế quấn dây dẹt tăng diện tích hiệu dụng, đạt được điện trở một chiều thấp hơn, nhiệt độ tăng thấp.
◾ Nhiệt độ hoạt động : -40℃ ～ +125℃ (Bao gồm sự tăng nhiệt của cuộn dây).

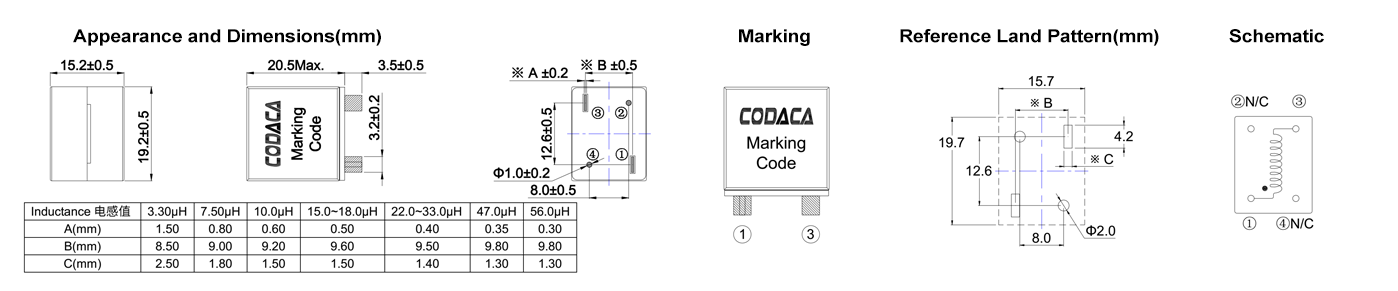

Đặc tính điện
| Số phần | Độ tự cảm (μH) | DCR điển hình (mΩ) | Isat (A) | Irms (A) | Nhiệt độ làm việc (℃) | Chiều dài (mm) | Chiều rộng (mm) | Chiều cao (mm) | Lắp đặt | Bảo vệ | Vật liệu lõi | Cấp AEC |
| CPD1915FA-3R3L | 3.30 | 0.80 | 35.0 | 40.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-7R5L | 7.50 | 2.90 | 30.0 | 24.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-100L | 10.0 | 4.90 | 29.0 | 19.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-150L | 15.0 | 7.30 | 24.0 | 15.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-180L | 18.0 | 7.30 | 20.0 | 15.0 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-220L | 22.0 | 10.80 | 19.0 | 12.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-330L | 33.0 | 10.80 | 13.0 | 12.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-470L | 47.0 | 14.30 | 10.5 | 10.5 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
| CPD1915FA-560L | 56.0 | 18.80 | 10.0 | 9.00 | -40~+125 | 19.2 | 15.20 | 20.50 | DIP | Y | Ferrite | N |
【Ứng dụng mẫu 】
Ứng dụng
◾ Bộ khuếch đại Class-D
◾ Bộ khuếch đại ô tô
Ghi chú
◾ Tất cả dữ liệu được kiểm tra dựa trên nhiệt độ môi trường 25℃.
◾ Điều kiện đo độ tự cảm ở 100kHz, 0.5V.
◾ Dòng bão hòa: giá trị thực của dòng DC khi độ tự cảm giảm 30% so với giá trị ban đầu.
◾ Dòng tăng nhiệt: giá trị thực của dòng DC khi nhiệt độ tăng là ΔT50℃(Ta=25℃).
◾ Nhắc nhở đặc biệt: Thiết kế mạch, vị trí linh kiện, kích thước và độ dày PCB, hệ thống làm mát, v.v.
◾ Tất cả sẽ ảnh hưởng đến nhiệt độ sản phẩm. Vui lòng xác minh nhiệt độ sản phẩm trong ứng dụng cuối cùng.
Lưu
◾ Sản phẩm trong điều kiện lưu trữ đóng gói: nhiệt độ 5～40℃, RH≤70%.
◾ Nếu lấy ra để sử dụng, các sản phẩm còn lại nên được niêm phong trong túi nhựa và bảo quản theo các điều kiện trên, để tránh oxy hóa các đầu nối (điện cực), ảnh hưởng đến tình trạng hàn.
◾ Việc lưu trữ Codaca Các sản phẩm điện tử trong thời gian hơn 12 tháng không được khuyến khích, vì các đầu nối có thể bị suy giảm, dẫn đến khả năng hàn kém. Do đó, tất cả các sản phẩm phải được sử dụng trong vòng 12 tháng kể từ ngày vận chuyển.
◾ Không giữ sản phẩm trong điều kiện lưu trữ không phù hợp, chẳng hạn như những khu vực dễ bị nhiệt độ cao, độ ẩm cao, bụi bẩn hoặc ăn mòn.
◾ Luôn xử lý sản phẩm một cách cẩn thận.
◾ Không chạm vào các điện cực trực tiếp bằng tay trần vì sự tiết ra dầu có thể cản trở việc hàn.
◾ Luôn đảm bảo điều kiện tối ưu cho việc hàn.
Tải xuống bảng dữ liệu:
CPD1915FA.pdf
