SMDシールド付き電力インダクタ - モダンな電子機器向けの高性能磁性部品

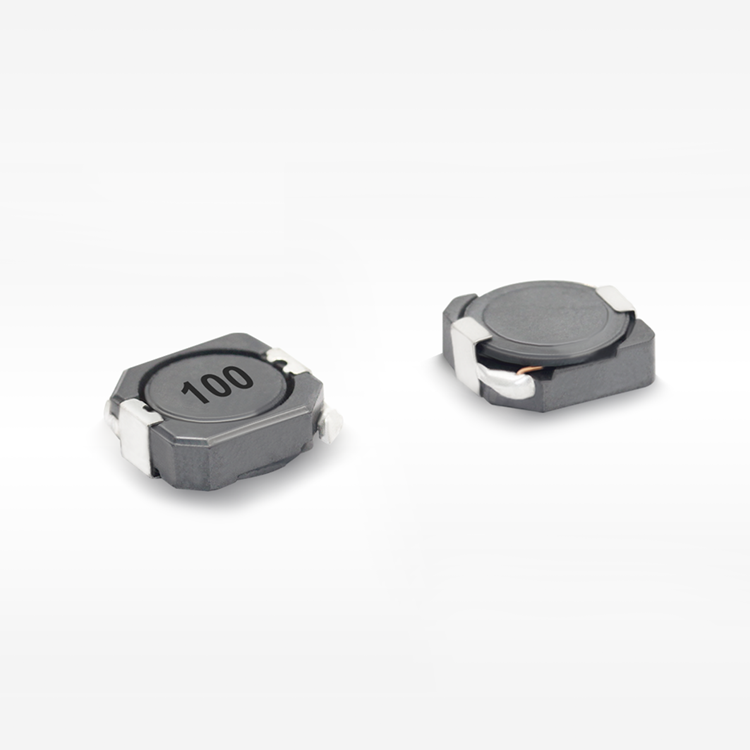

SMDシールド付き電力用インダクタに統合された高度な磁気シールド技術は、電磁干渉管理における画期的な進歩を示しており、現代の電子システム設計者が直面する課題に直接対応する優れた性能利点を提供しています。この先進的なシールドシステムは、インダクタの電磁界を制御された境界内に効果的に閉じ込め、隣接する部品や回路への干渉を引き起こす可能性のある漏れ磁束を防ぐために、精密に設計された磁性材料を使用しています。シールド構造は、インダクタコア周囲に戦略的に配置された高透磁率フェライト材料を活用し、磁束経路を形成して電磁エネルギーを再導向および封じ込めます。この封止機能は、複数のインダクタ、トランス、その他の磁性部品が近接して動作する高密度回路レイアウトにおいて極めて重要です。適切なシールドがなければ、これらの部品間で電磁誘導（クロストーク）が発生し、信号の歪み、ノイズレベルの増加、システム性能の低下を招く可能性があります。磁気シールド設計は、生産ロット間でも一貫したシールド効果を保証するための厳密な寸法公差および材料仕様を組み込んでおり、回路設計計算における信頼性の高い性能パラメータを設計者に提供します。シールドシステムの製造工程には、磁気特性と機械的完全性を最適に維持しながらインダクタアセンブリを封止する高度な成形技術が採用されています。シールド材料の選定では、飽和磁束密度、透磁率特性、温度安定性などの要因を考慮し、さまざまな動作条件下でも一貫した性能を確保しています。試験プロトコルでは、電磁界の測定およびクロストーク分析を通じてシールド効果の検証を行い、SMDシールド付き電力用インダクタが厳しい電磁両立性（EMC）要件を満たしていることを確認しています。この技術により、回路設計者は電気的性能を犠牲にすることなくより高い部品密度を実現でき、民生用電子機器、自動車システム、産業用機器における継続的な小型化トレンドを支援しています。シールド効果はインダクタの動作周波数範囲全体で安定しており、スイッチング電源およびフィルタリング用途において周波数応答特性がシステム機能にとって重要な場合でも、一貫した性能を保証します。

SMDシールド電力インダクタの優れた電流処理能力は、高度なコア材料と最適化された巻線技術に由来しており、これらの部品が実質的な電気負荷を管理しつつ、動作範囲全体で優れた効率を維持することを可能にしています。インダクタの設計には、大電流負荷時でも磁気飽和しにくい高飽和磁束密度のコア材料を採用しており、インダクタンス値の安定性を確保し、回路の機能に悪影響を及ぼす可能性のある性能低下を防止します。この飽和抵抗性は、ピーク電流需要に対応しなければならない電源回路において特に重要であり、飽和状態に陥るとインダクタンスが崩壊し、下流の部品に損傷を与える可能性があります。銅巻線システムは、導体の断面積を最適化し、先進的な絶縁材料を使用することで抵抗損失を最小限に抑え、放熱性に優れた熱伝導性を提供します。低い直流抵抗（DCR）特性は、直接的に電力損失の低減につながり、システム全体の効率を向上させるとともに、熱管理の要件を軽減します。巻線構成は、精密な製造技術を用いて、巻線間の間隔を均一に保ち、磁気結合を最適化することで、エネルギー蓄積容量を最大化するとともに、巻線間容量や漏れインダクタンスなどの寄生成分を最小限に抑えます。温度係数の仕様は、広い温度範囲にわたって優れた安定性を示しており、自動車のエンジンルーム内から産業用プロセス制御システムに至るまで、過酷な環境条件でも予測可能な性能を保証します。コア材料の選定では、飽和磁束密度、透磁率、および鉄損のバランスを調整し、特定の周波数範囲および電流レベルに最適化された性能を実現しています。品質管理プロセスには、連続電流およびパルス電流条件下での性能を検証する標準化された試験手順による電流処理能力の厳格な評価が含まれます。熱サイクル試験では、SMDシールド電力インダクタが繰り返しの加熱・冷却サイクルを通じて電気的特性を維持することを確認しており、温度変動を受ける用途における長期的な信頼性を保証します。優れた電流処理能力により、エンジニアは特定の用途に対してより小型のインダクタを選定でき、必要なエネルギー蓄積およびフィルタ性能を維持しつつ、回路の小型化を支援することが可能になります。

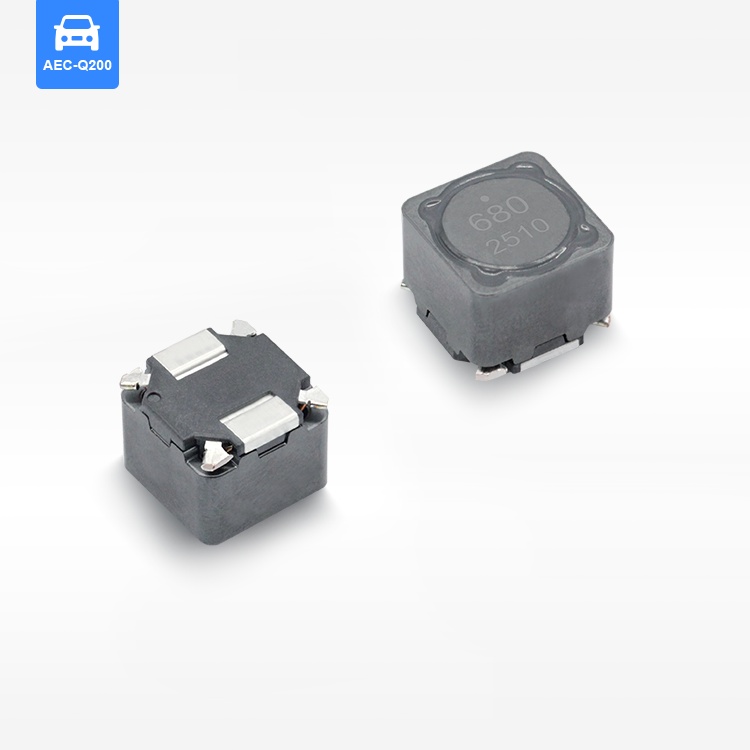

SMDシールド電力インダクタのコンパクトな表面実装設計は、省スペースなパッケージングと自動組立への適合性を組み合わせることで電子製造プロセスを革新し、世界中の電子機器メーカーに対して著しいコスト削減と生産効率の向上をもたらします。高さが通常1mmから8mmの低背型フォームファクタは、現代のコンシューマエレクトロニクス、ウェアラブルデバイス、および空間制約が設計を左右する自動車用途において不可欠な超薄型製品設計を可能にします。この小型化機能により、エンジニアは既存の製品フットプリント内でより多くの機能を実装したり、性能仕様を維持しつつ全体的な装置寸法を縮小することが可能になります。標準化されたパッケージ寸法は業界標準のランドパターンに準拠しており、既存のプリント基板レイアウトや自動組立装置との互換性を確保し、設計変更コストを削減するとともに新製品の市場投入期間を短縮します。従来のインダクタ組立方法に見られるスルーホール穴開け工程、ウェーブ半田付け、手動部品挿入工程を不要にすることで、製造上の利点がすぐに明らかになります。表面実装技術によりリフロー半田付け工程が可能となり、複数の部品を同時に接続できるため、組立時間を大幅に短縮し、生産スループットを大きく向上させます。均一な部品高さは、一貫した半田接合部の形成を助け、組立品質を検証するために用いられる自動光学検査（AOI）手順を簡素化します。テープ＆リール包装システムは高速ピックアンドプレース作業を支援し、信頼性のある半田接合に不可欠な正確な位置決め精度を維持しながら、1時間あたり30,000個を超える部品実装速度を実現します。堅牢なパッケージ構造は、自動ハンドリング、輸送、実装操作に伴う機械的ストレスに耐え、部品の損傷や性能低下を防ぎます。一貫したパッケージ寸法と標準化されたマーキングシステムにより、製造プロセス全体での自動部品検証およびトレーサビリティが可能となり、品質保証プロセスが向上します。コンパクトな包装により、保管スペースの要件が減少し、自動倉庫管理システムにおける部品密度が高まるため、在庫管理がより効率的になります。SMDシールド電力インダクタの設計は鉛フリー半田付けプロセスをサポートし、環境規制にも適合しているため、現代の製造要件との互換性を確保しつつ、最新の電子アプリケーションが求める性能と信頼性を提供します。
