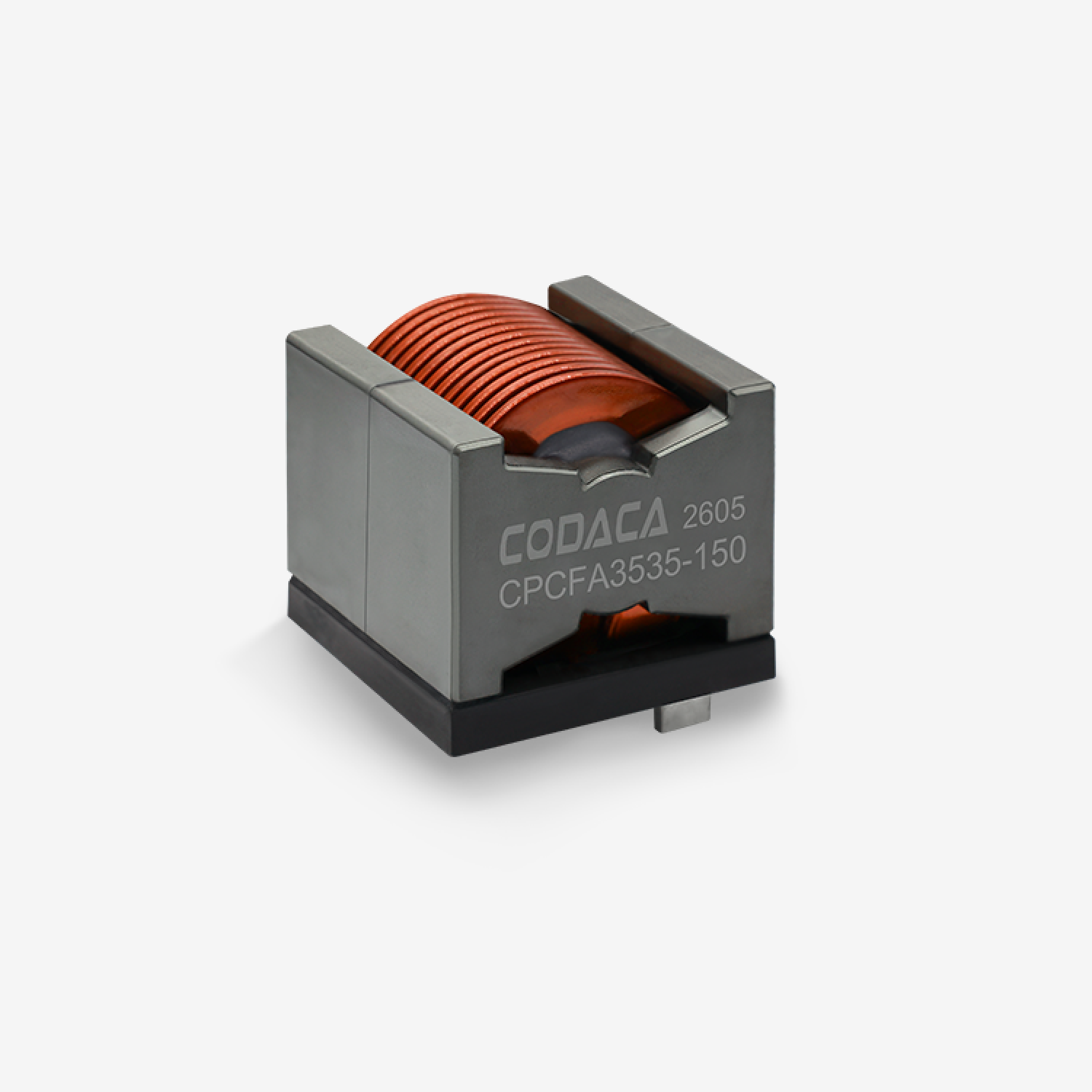

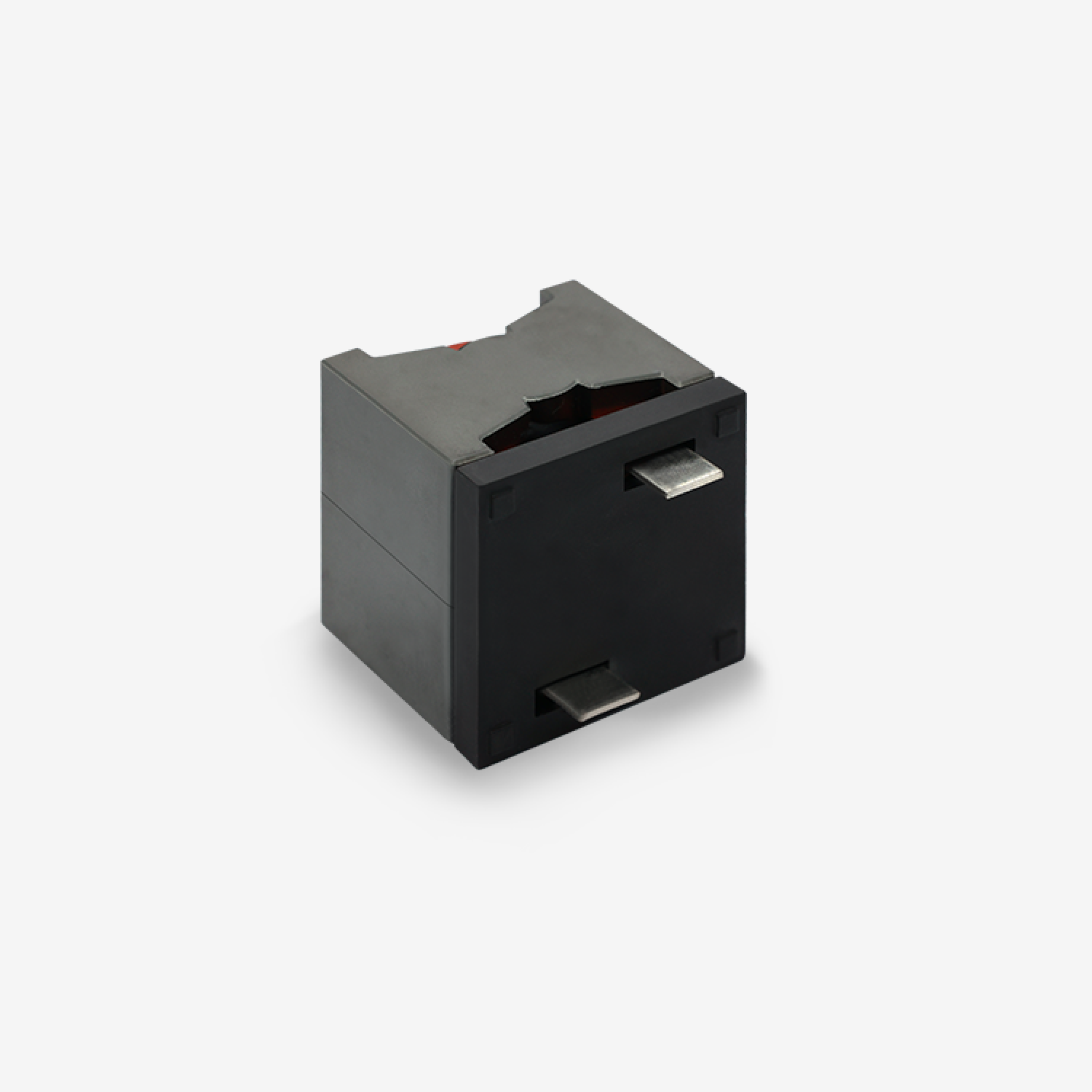

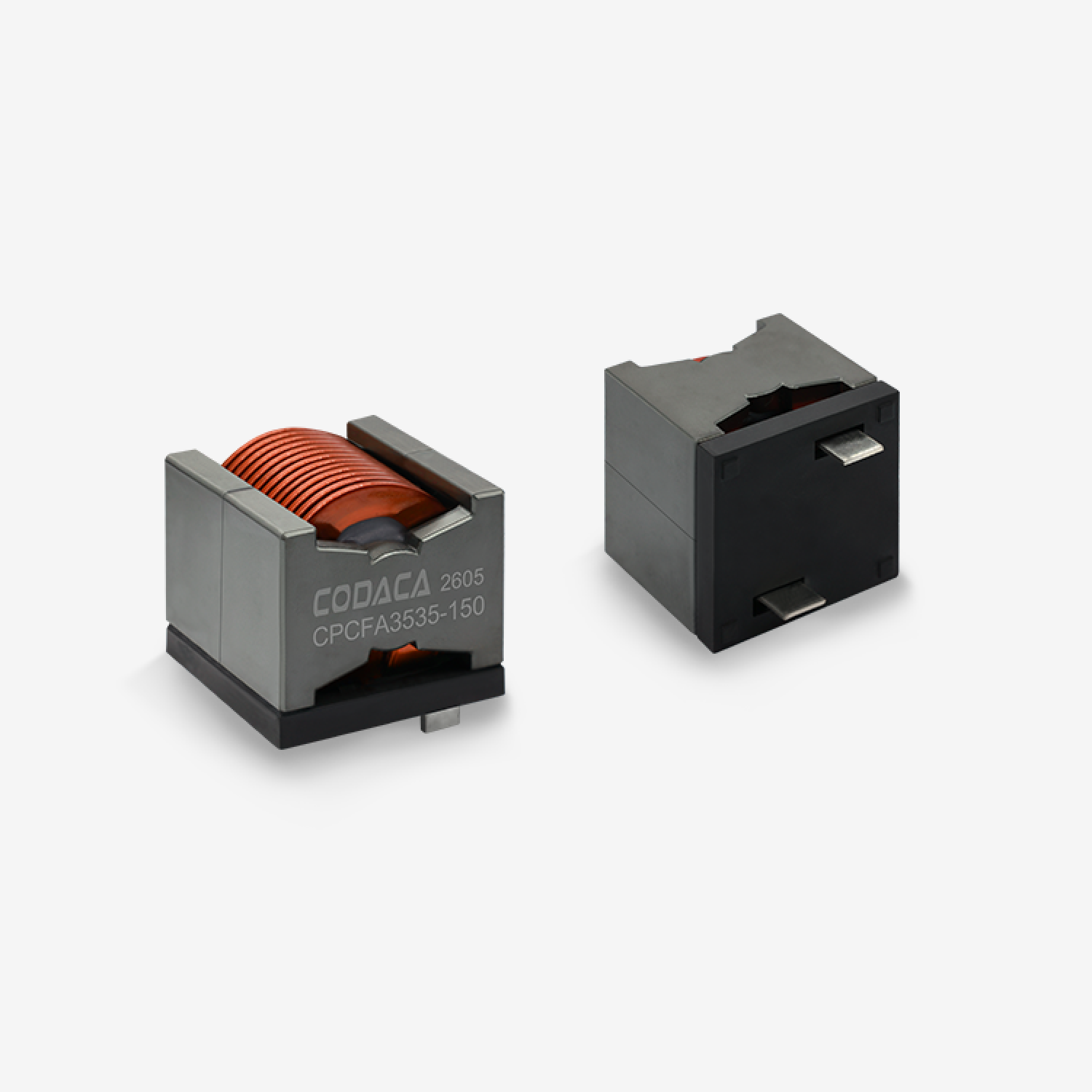

◾ 低損失、高効率、広い動作周波数、幅広い適用性。
◾ 放熱性に優れ、温度上昇が少ないフラットワイヤ巻線を採用しています。
◾ 瞬時ピーク電流を処理するための優れたDCバイアス能力。
◾ 閉磁気回路により、電磁放射と伝導干渉を低減し、電磁両立性（EMC）を向上させます。
◾ 動作温度：-55℃～+155℃（コイルの温度上昇を含む）。

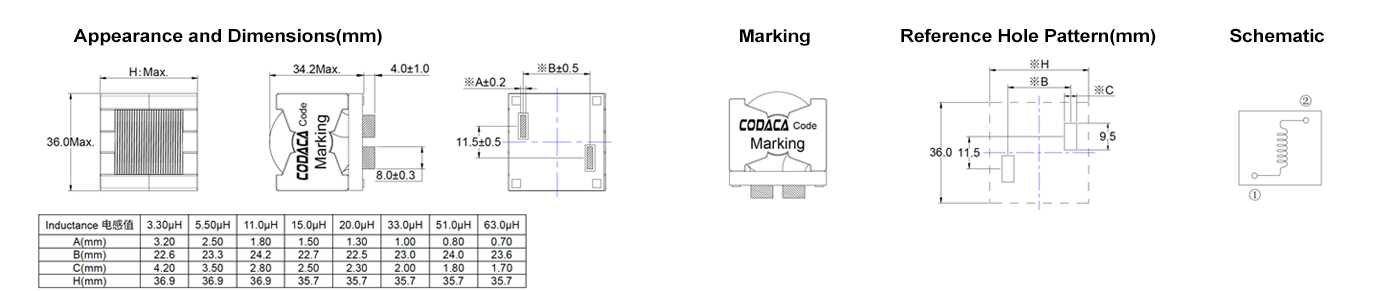

電気的特性
| 部品番号 |
インダクタンス (μH) |
DCR Typ (mΩ) |
Isat (A) |
Irms (A) |
動作 (℃) |
丈 (mm) |
幅 (mm) |
高さ (mm) |
マウント | シールド |
コア 材質 |
AEC 等級 |
| CPCFA3535-3R3M | 3.30 | 0.30 | 130.0 | 105.0 | -55~155 | 36.0 | 36.9 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-5R5M | 5.50 | 0.51 | 95.0 | 66.0 | -55~155 | 36.0 | 36.9 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-110M | 11.00 | 0.96 | 72.0 | 56.0 | -55~155 | 36.0 | 36.9 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-150M | 15.00 | 1.36 | 60.0 | 54.0 | -55~155 | 36.0 | 35.7 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-200M | 20.00 | 1.85 | 50.0 | 43.0 | -55~155 | 36.0 | 35.7 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-330M | 33.00 | 3.00 | 41.0 | 41.0 | -55~155 | 36.0 | 35.7 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-510M | 51.00 | 4.85 | 33.0 | 32.0 | -55~155 | 36.0 | 35.7 | 34.20 | DIP | Y | フェライト | N |
| CPCFA3535-630M | 63.00 | 5.80 | 29.0 | 30.0 | -55~155 | 36.0 | 35.7 | 34.20 | DIP | Y | フェライト | N |
【サンプル申請 】
用途
◾ 新エネルギー システム
◾ 産業用制御
◾ 高電流電源
◾ バッテリー駆動デバイス
◾ DC/DCコンバータ
◾ 通信機器
◾ 人工知能
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CPCFA3535.pdf
