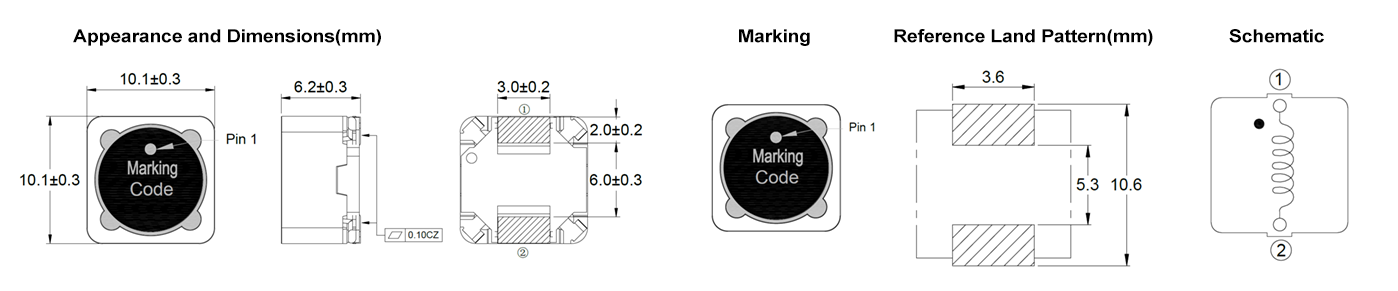

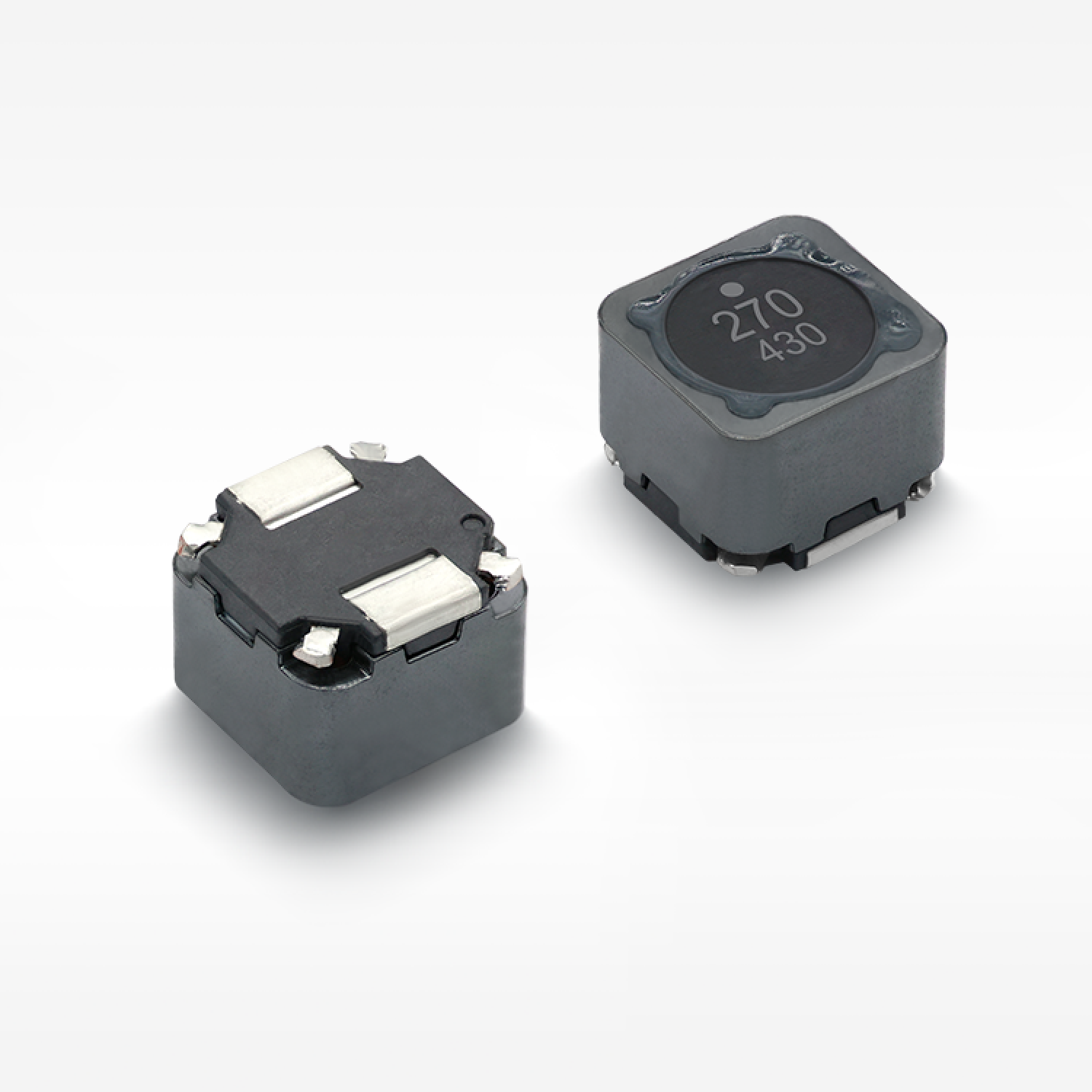

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | 設置方法 | シールド |
コア 材質 |
AEC グレード |
| CRHSM1060-1R4M | 1.40 | 7.10 | 20.10 | 9.09 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-2R0M | 2.00 | 8.10 | 17.00 | 8.48 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-2R7M | 2.70 | 9.10 | 14.40 | 8.01 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-3R6M | 3.60 | 10.20 | 12.50 | 7.55 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-4R7M | 4.70 | 13.30 | 11.20 | 6.59 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-5R6M | 5.60 | 14.50 | 9.90 | 6.29 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-6R8M | 6.80 | 18.00 | 9.00 | 5.64 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-8R2M | 8.20 | 19.70 | 8.30 | 5.38 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-100M | 10.00 | 23.10 | 7.60 | 4.96 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-120M | 12.00 | 24.50 | 7.00 | 4.8 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-150M | 15.00 | 32.40 | 6.10 | 4.17 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-180M | 18.00 | 38.40 | 5.75 | 3.84 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-220M | 22.00 | 43.50 | 5.10 | 3.59 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-270M | 27.00 | 53.60 | 4.60 | 3.22 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-330M | 33.00 | 66.20 | 4.20 | 2.9 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-470M | 47.00 | 85.50 | 3.53 | 2.55 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-560M | 56.00 | 109.00 | 3.20 | 2.24 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-680M | 68.00 | 114.00 | 2.88 | 2.18 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-101L | 100.00 | 165.00 | 2.40 | 1.82 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-121L | 120.00 | 202.00 | 2.15 | 1.63 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-151L | 150.00 | 254.00 | 1.95 | 1.46 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-221L | 220.00 | 362.00 | 1.60 | 1.21 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-331L | 330.00 | 546.00 | 1.31 | 0.98 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-471L | 470.00 | 784.00 | 1.10 | 0.81 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-561L | 560.00 | 939.00 | 1.02 | 0.74 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-681L | 680.00 | 1140.00 | 0.91 | 0.67 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
| CRHSM1060-102K | 1000.00 | 1685.00 | 0.75 | 0.55 | -40~+125 | 10.1 | 10.1 | 6.2 | SMD | Y | フェライト | N |
【サンプル申請 】
応募
電力増幅器
電源
◾ バックコンバータ
ネットワーク通信機器
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CRHSM1060.pdf
