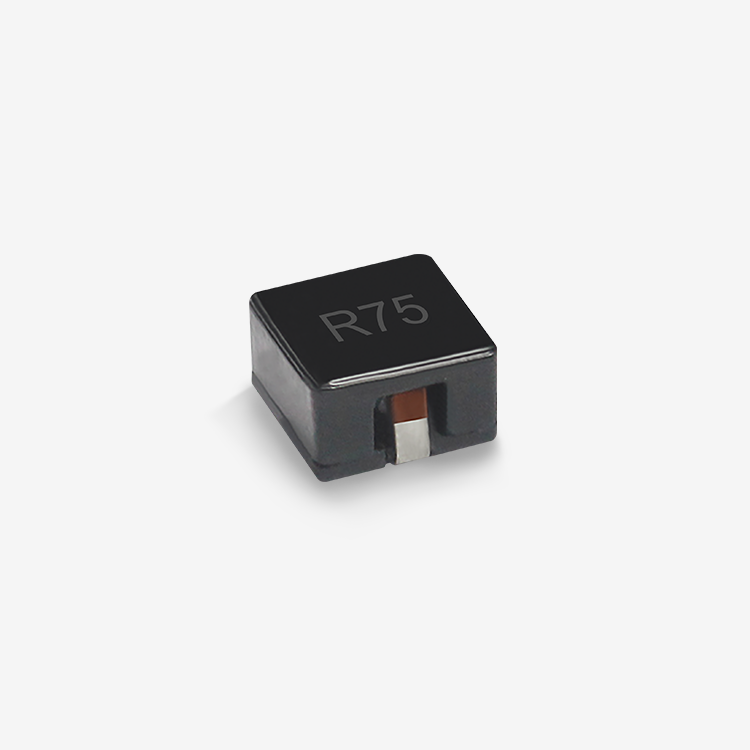

◾ 高周波アプリケーションでの低コアロスで、GaNパワーソリューションに適しています。
◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。

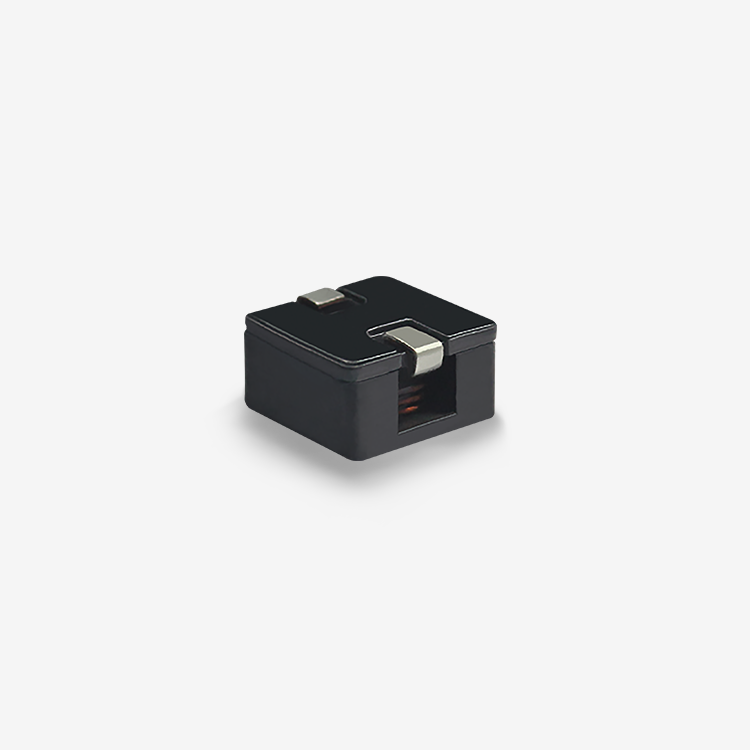

◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 動作温度：−55℃～＋170℃（自己発熱を含む）。

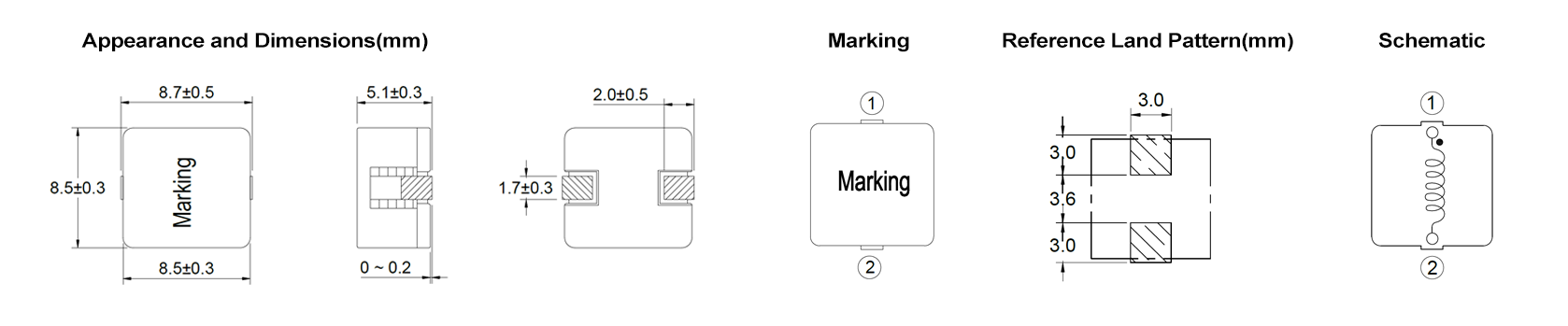

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド |
コア 材質 |
AEC グレード |
| CSBA0850-R25M | 0.25 | 0.68 | 47 | 29 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-R47M | 0.47 | 1.34 | 33 | 23 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-R75M | 0.75 | 1.92 | 28 | 21 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-1R1M | 1.1 | 2.9 | 24 | 17.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-1R5M | 1.5 | 4.07 | 20 | 14.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-2R1M | 2.1 | 4.97 | 18 | 13 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-2R7M | 2.7 | 6.78 | 15 | 11.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-3R3M | 3.3 | 8.02 | 14 | 10.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-3R9M | 3.9 | 10.5 | 12.5 | 9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-4R7M | 4.7 | 12.5 | 11.5 | 8.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-5R6M | 5.6 | 16.1 | 10.5 | 7.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-6R8M | 6.8 | 17.7 | 9.7 | 7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-7R8M | 7.8 | 19 | 9 | 6.7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-100M | 10 | 27.5 | 8 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-120M | 12 | 27.5 | 6.5 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
| CSBA0850-150M | 15 | 35.5 | 5.8 | 4.9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | 複合 | N |
【サンプル申請 】
用途
◾ マザーボード
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレーター
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBA0850.pdf
