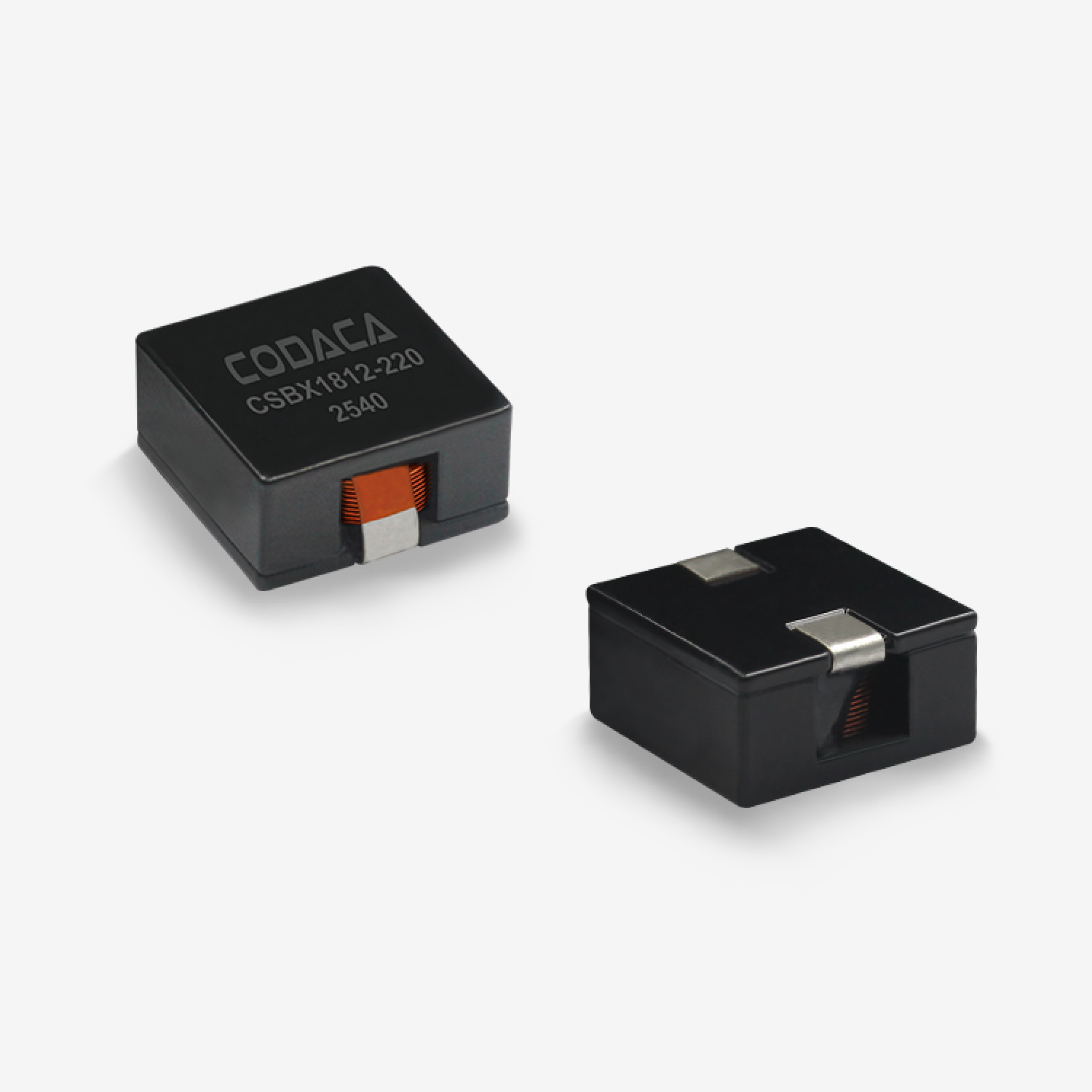

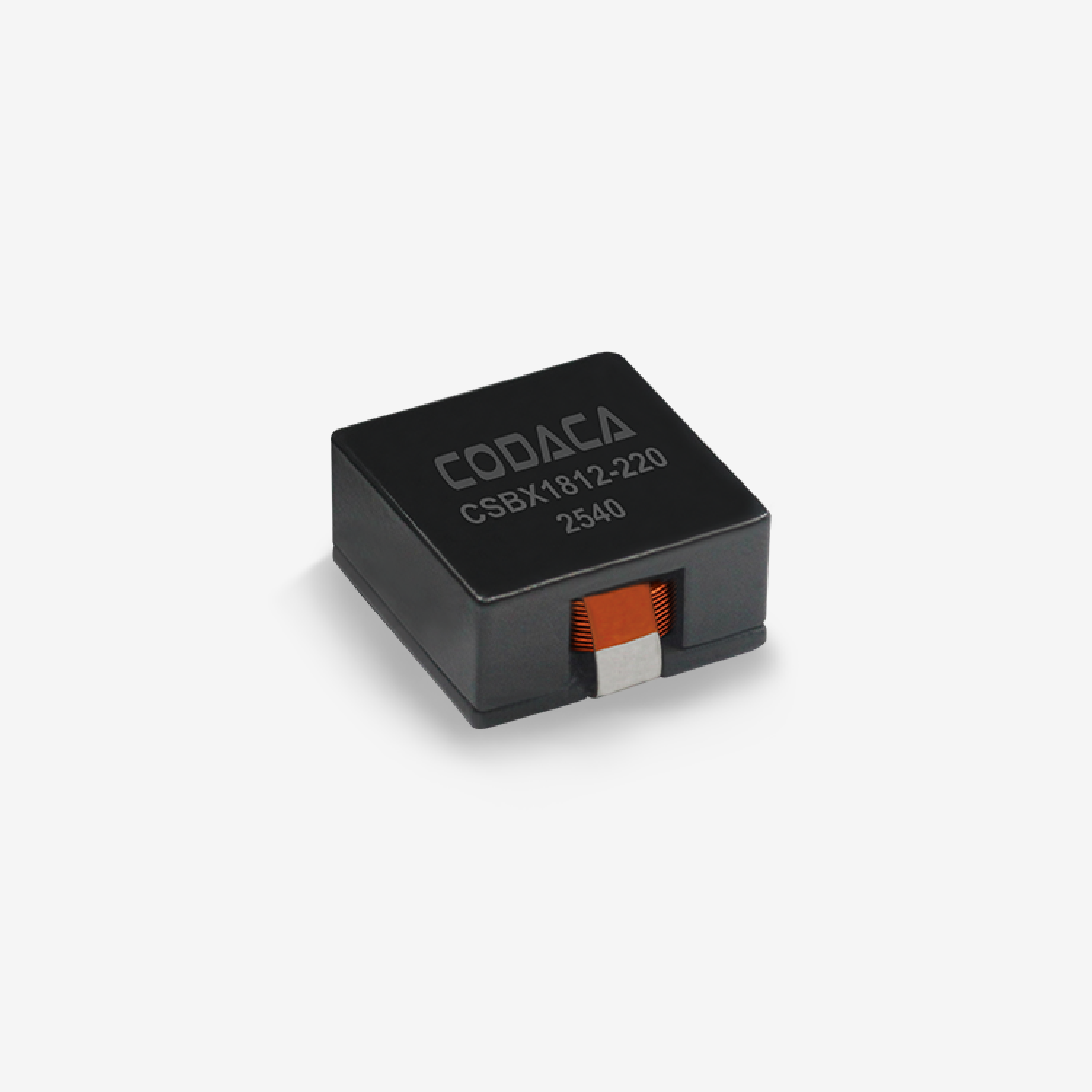

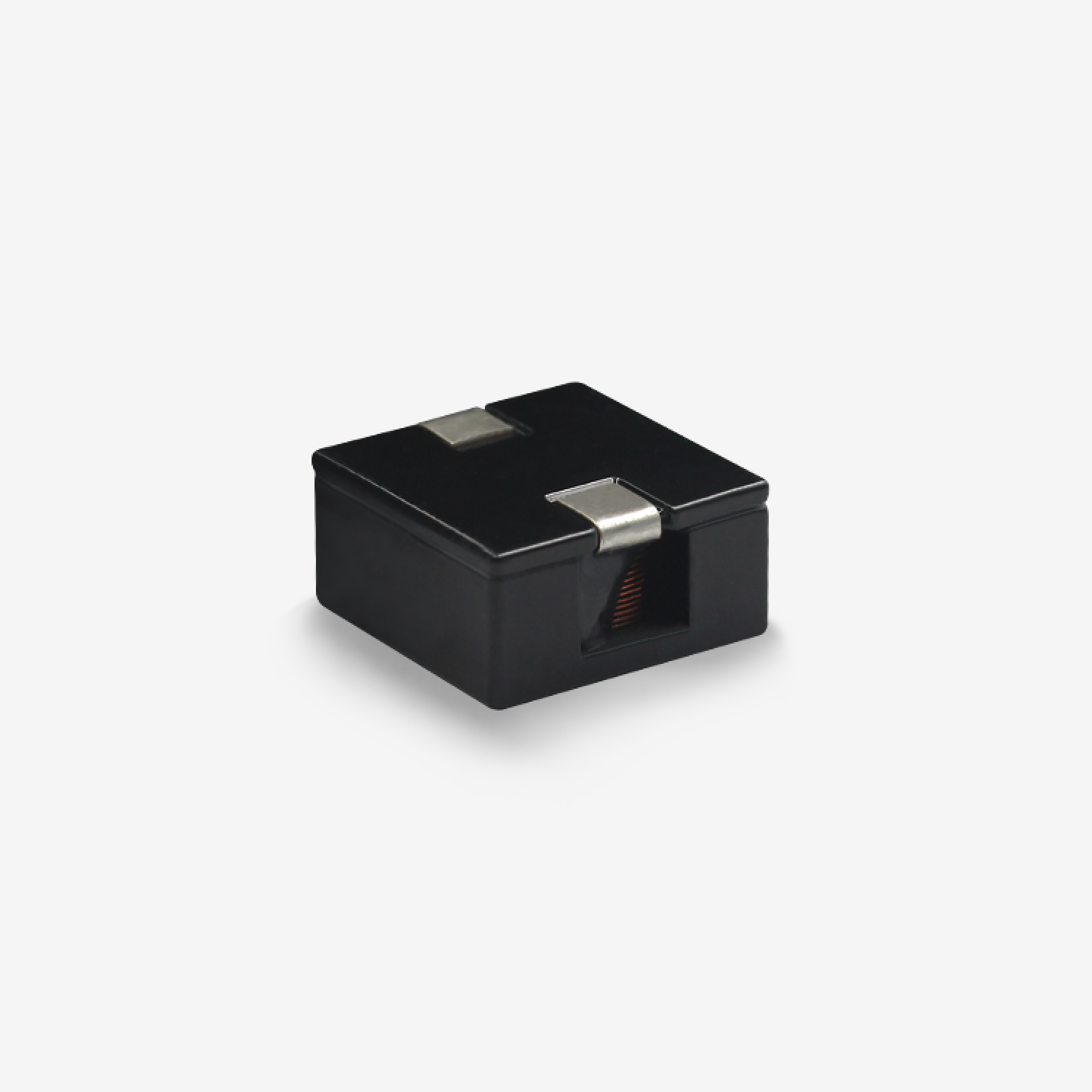

◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 動作温度：−55℃～＋170℃（自己発熱を含む）。

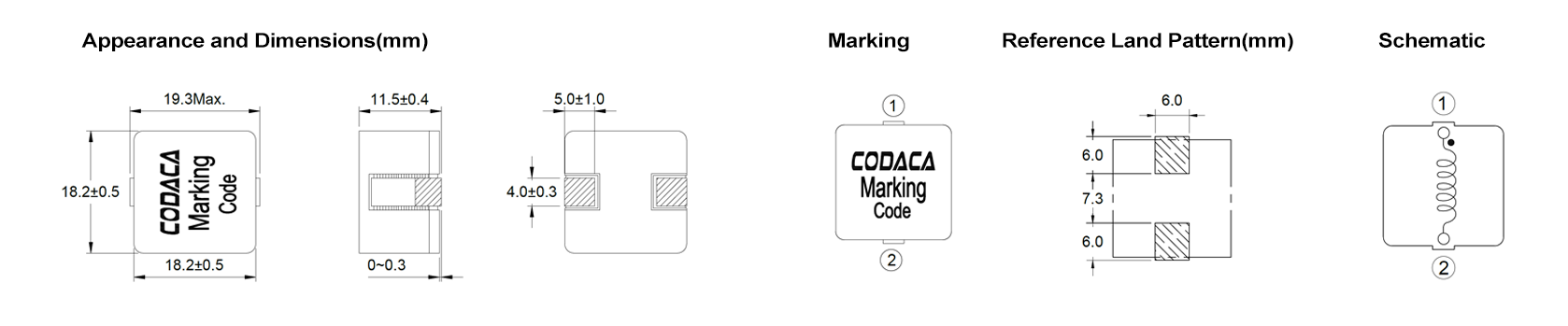

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア 材質 |
AEC グレード |
| CSBX1812-1R5M | 1.5 | 0.75 | 75 | 45 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-2R2M | 2.2 | 1 | 65 | 38 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-3R0M | 3 | 1.3 | 55 | 35 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-4R3M | 4.3 | 1.54 | 48 | 32 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-5R3M | 5.3 | 1.9 | 42 | 29 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-6R8M | 6.8 | 2.34 | 37 | 26 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-8R2M | 8.2 | 3 | 33 | 23 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-100M | 10 | 3.5 | 30 | 21.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-150M | 15 | 5.3 | 24 | 17.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-220M | 22 | 8.2 | 20 | 14 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-270M | 27 | 10.6 | 18 | 12.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-330M | 33 | 11.1 | 17 | 12 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-370M | 37 | 14.7 | 16 | 10.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-560M | 56 | 22.3 | 13 | 8.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-650M | 65 | 23.9 | 12 | 8.2 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
| CSBX1812-820M | 82 | 23.9 | 8.8 | 8.2 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | 複合 | N |
【サンプル申請 】
用途
◾ マザーボード
◾グラフィックカード
◾ DC-DCコンバータ
◾多相スイッチングレギュレータ
◾ 高電流スイッチングレギュレーター
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBX1812.pdf
