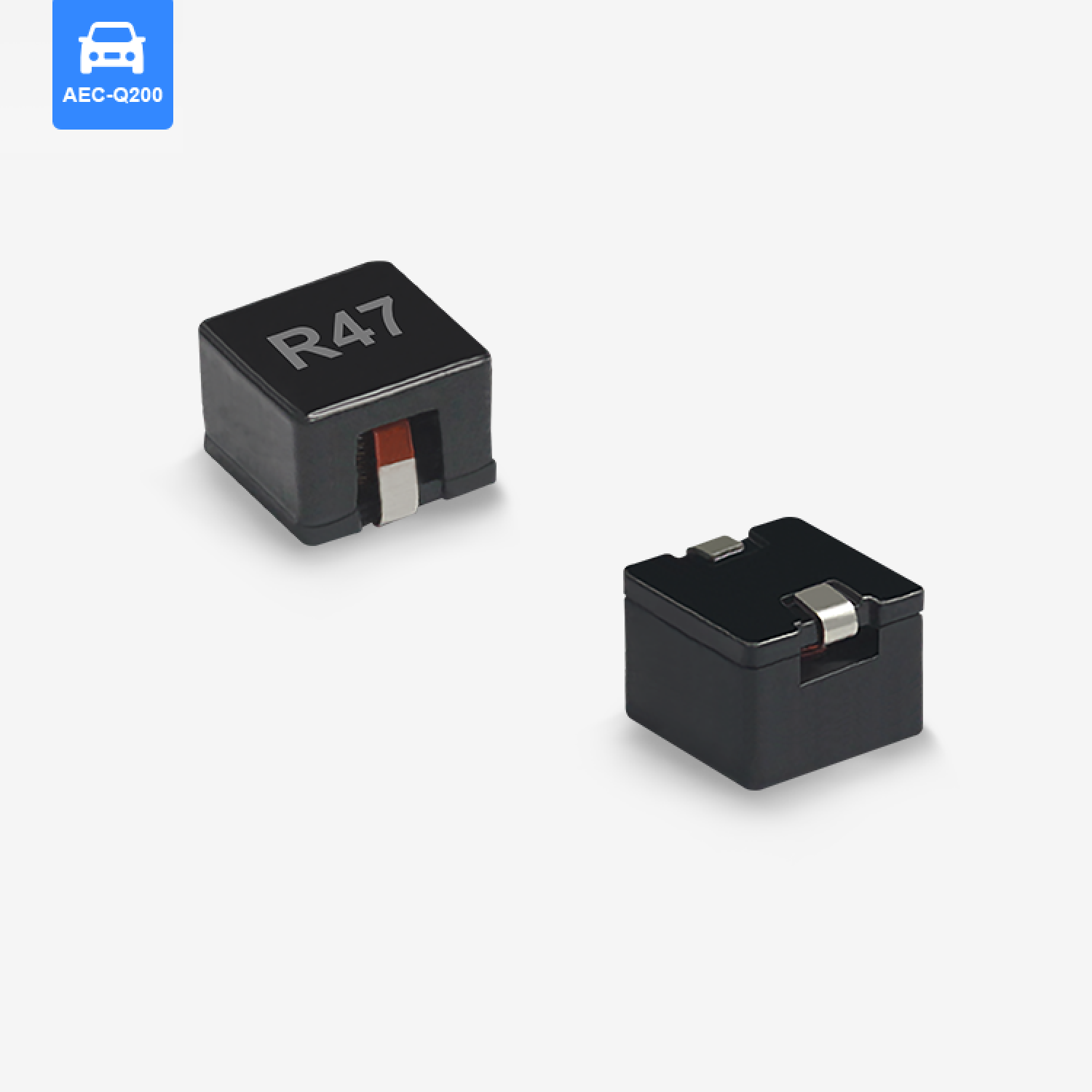

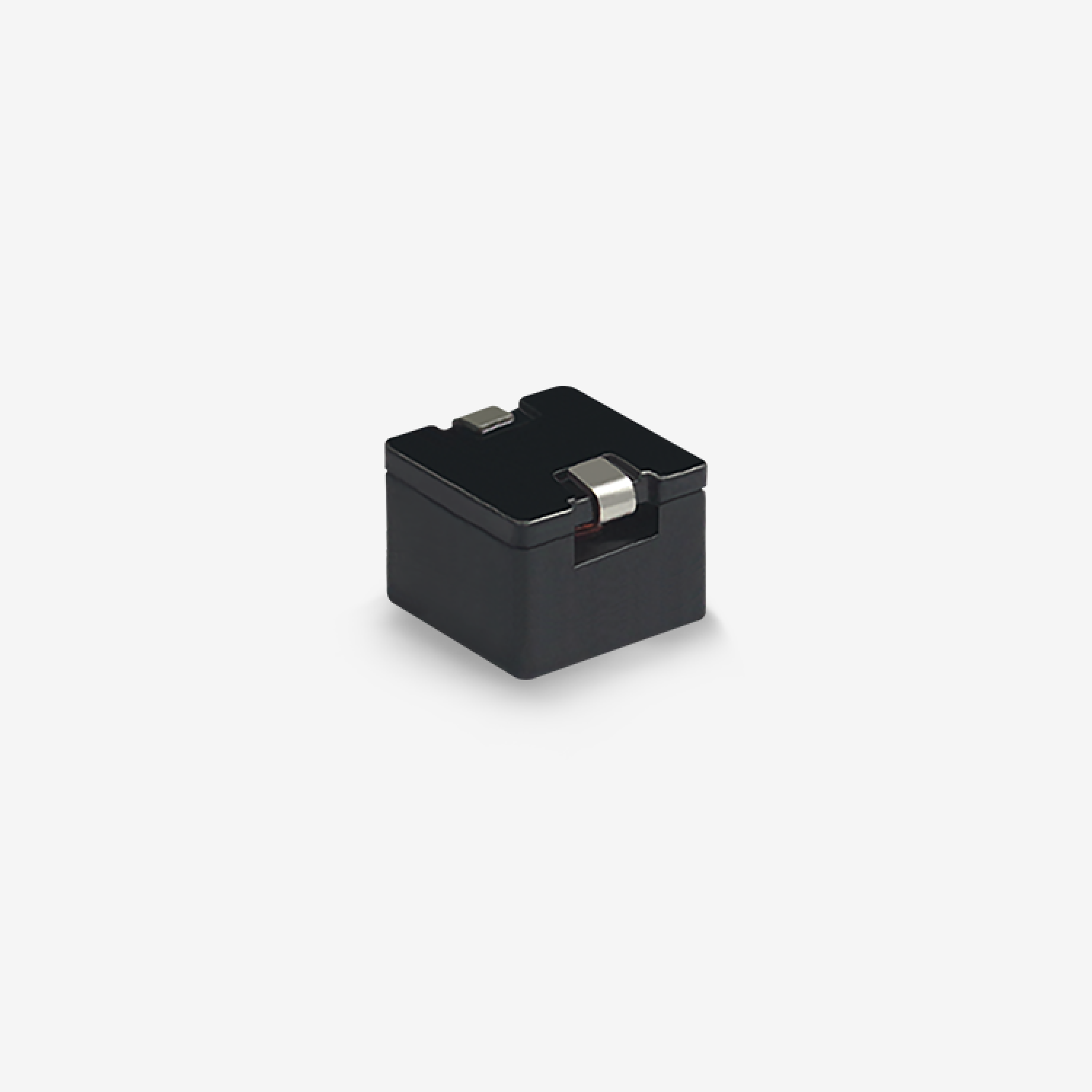

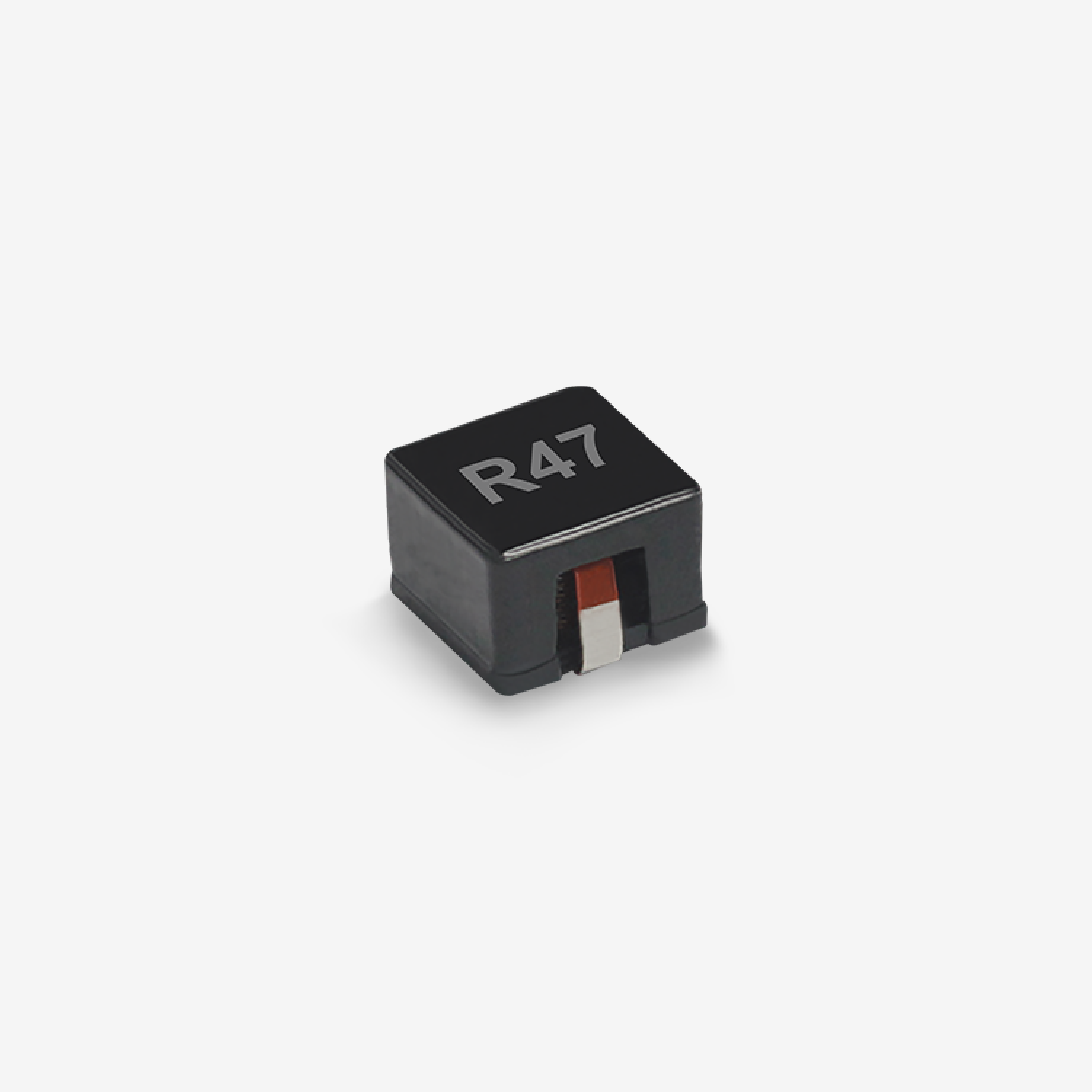

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ AEC-Q200準拠製品。
◾ 動作温度：-55℃～+170℃（自己発熱を含む）。

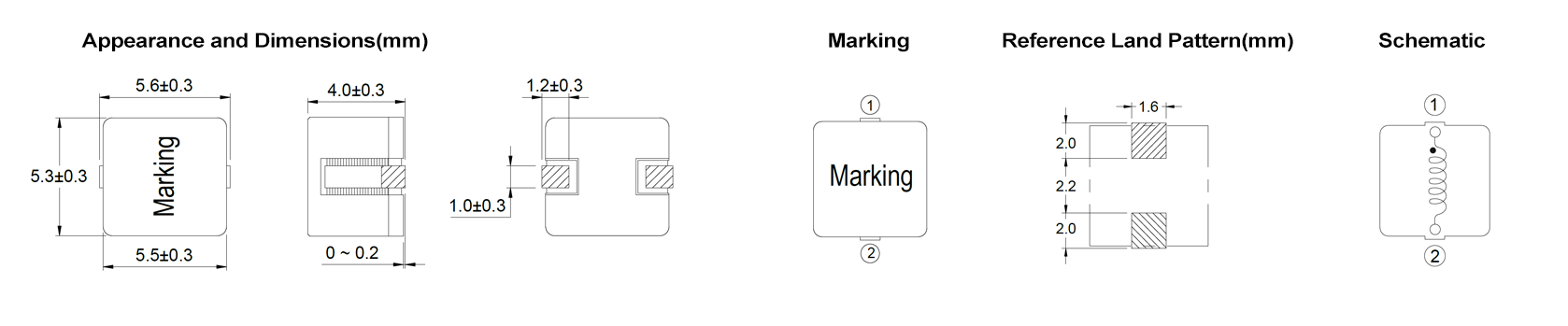

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア 材質 |
AEC グレード |
| CSBX0540-R22M | 0.22 | 1.2 | 30 | 25 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-R33M | 0.33 | 1.8 | 24 | 21 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-R47M | 0.47 | 2.55 | 19 | 17 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-R68M | 0.68 | 3.8 | 15 | 14 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-1R0M | 1 | 4.75 | 13 | 12 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-1R5M | 1.5 | 8.25 | 11 | 9 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-2R2M | 2.2 | 11.3 | 9 | 8.2 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-3R3M | 3.3 | 17.1 | 7.5 | 5.8 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-4R5M | 4.5 | 24.5 | 5.9 | 4.7 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
| CSBX0540-5R6M | 5.6 | 28.5 | 5.5 | 4.5 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | 複合 | 0 |
【サンプル申請 】
用途
◾ グラフィックカード
◾ 産業用コンピュータ
◾ DC-DCコンバータ
◾マザーボード
◾高電流スイッチングレギュレータ
備考
◾全てのデータは25℃の環境温度に基づいてテストされています。
◾インダクタンス測定条件は100kHz、0.5Vです。
◾飽和電流：インダクタンスが初期値の30%低下するときの実際のDC電流値。
◾温度上昇電流：温度上昇がΔT50℃(Ta=25℃)となるときの実際のDC電流値。
◾特別注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾すべてが製品の温度に影響を与えます。最終アプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
