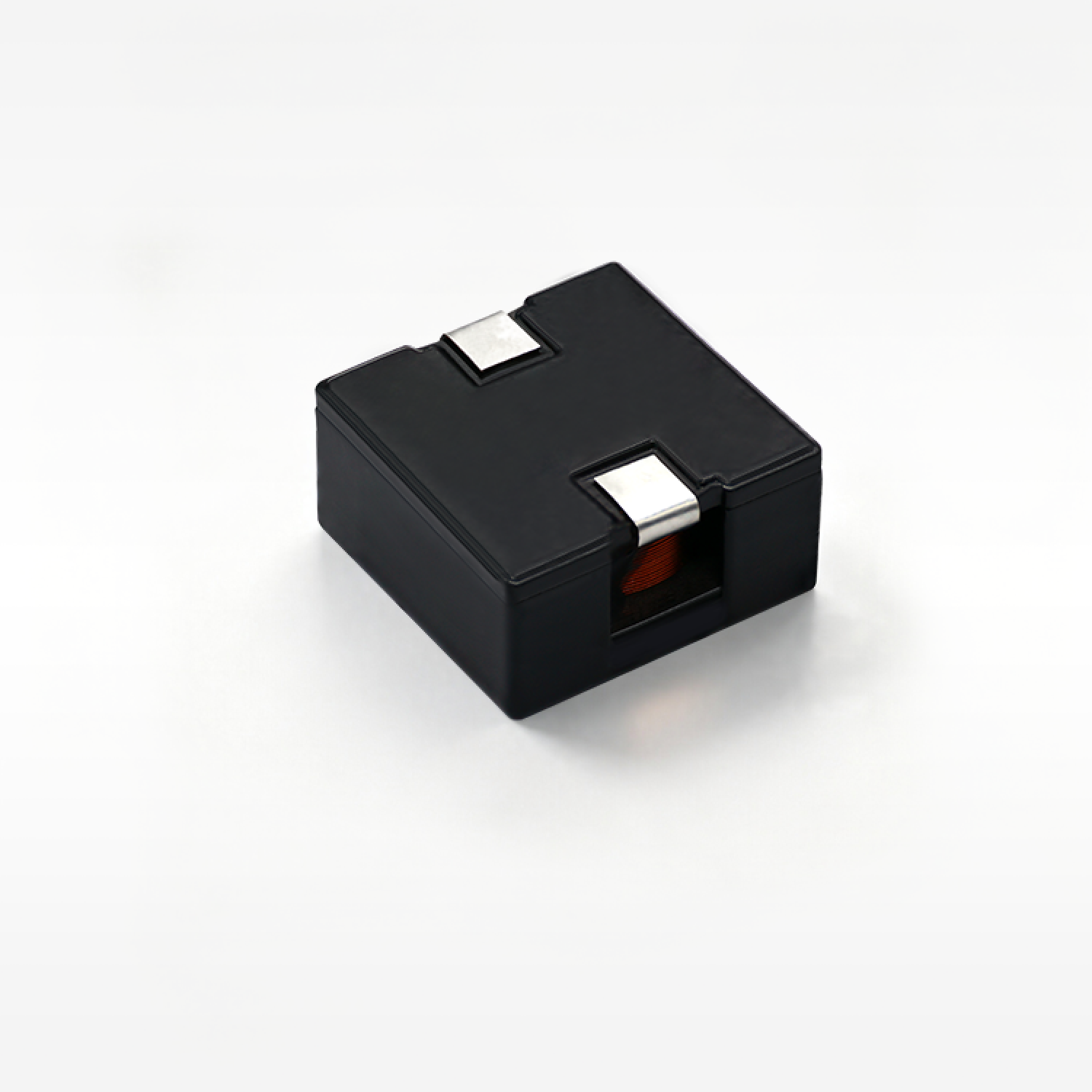

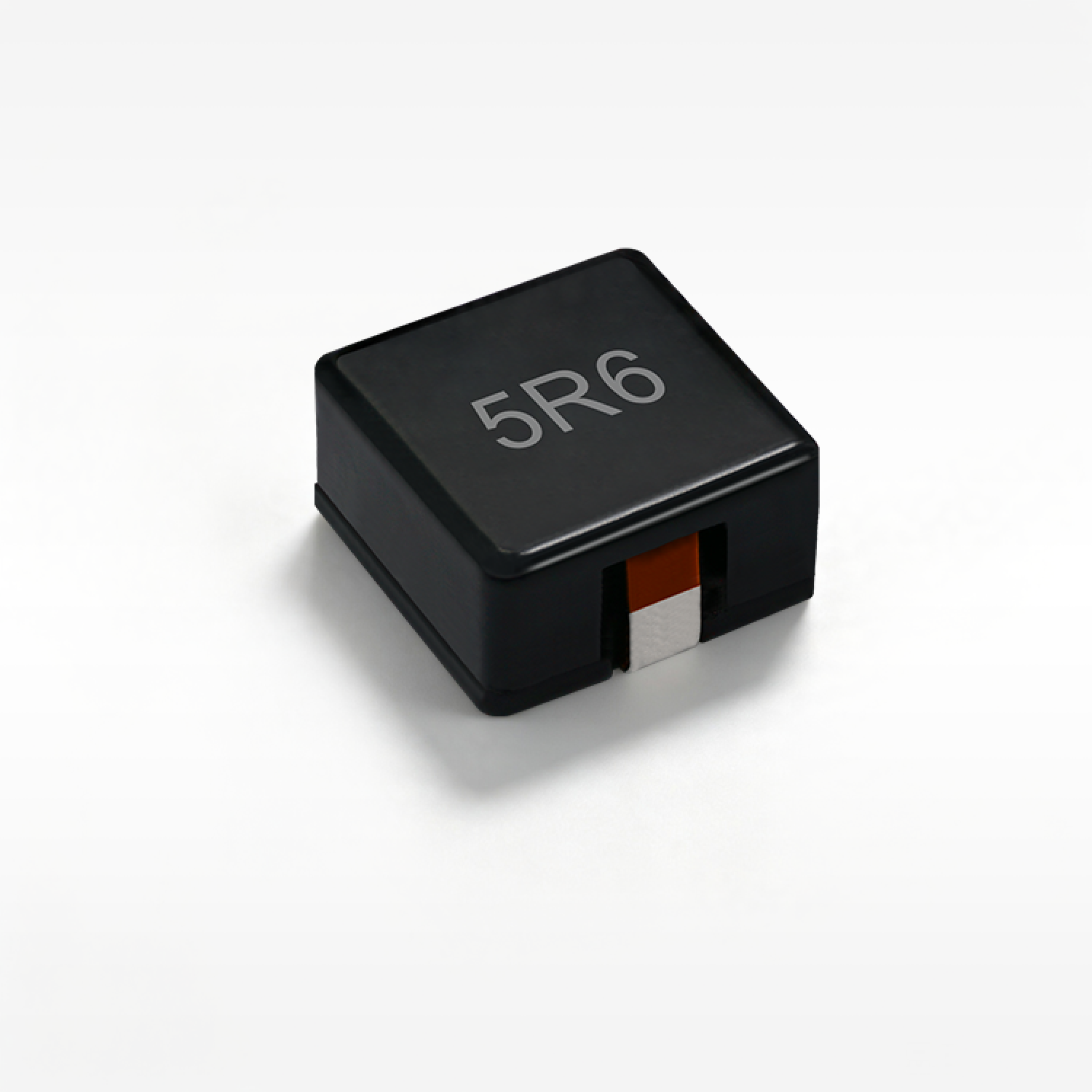

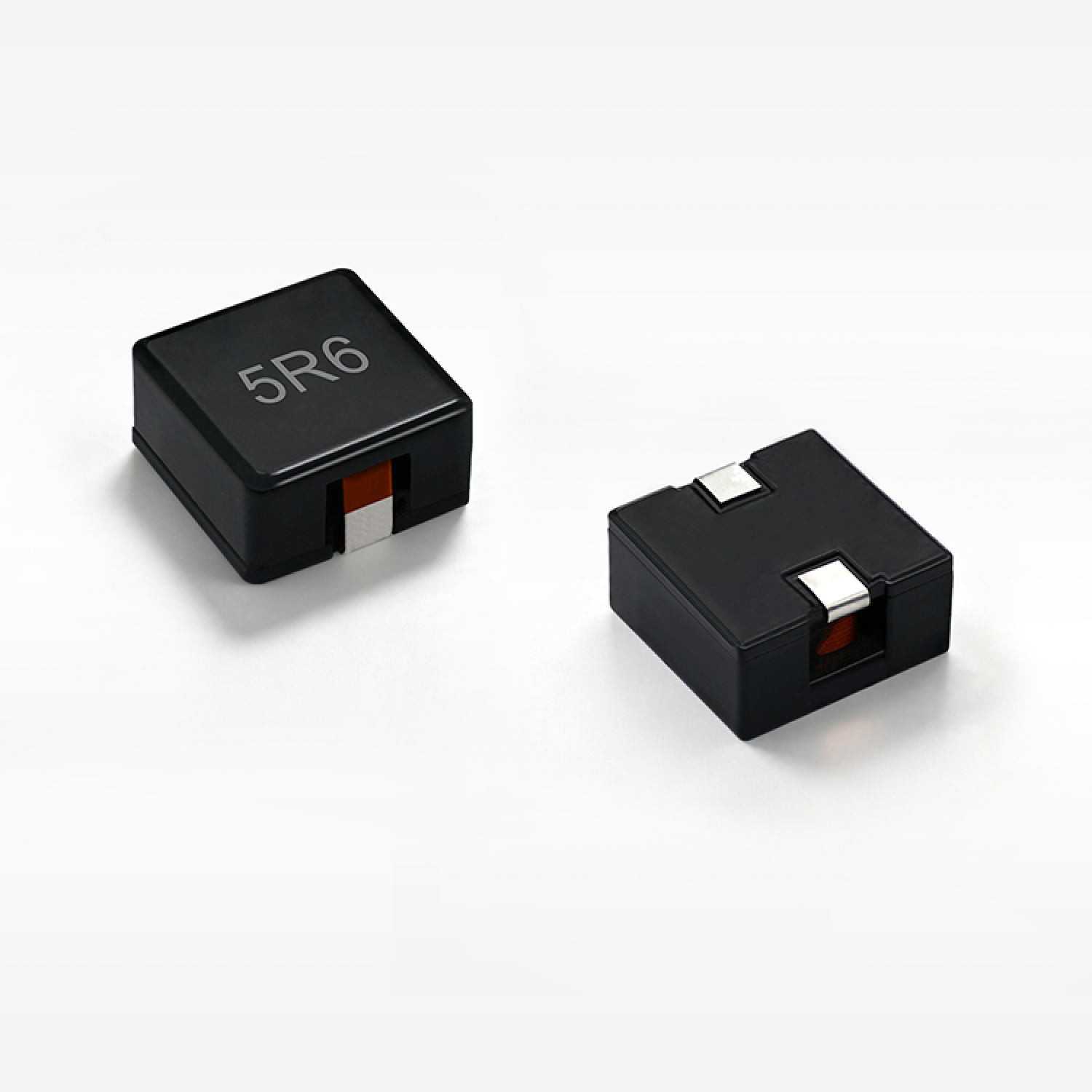

◾ 低損失、高効率、広い応用周波数と応用範囲。
◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ フラットワイヤー巻き、低DC抵抗を実現。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 動作温度：−55℃～＋170℃（自己発熱を含む）。

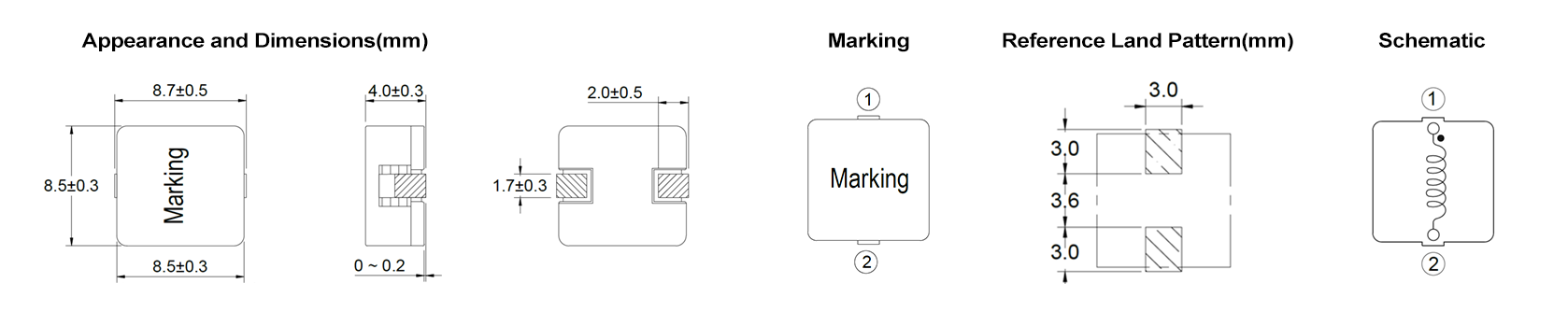

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア 素材 |
AEC グレード |
| CSBX0840-R15M | 0.15 | 0.62 | 65.00 | 30.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-R39M | 0.39 | 1.05 | 45.00 | 25.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-R68M | 0.68 | 1.80 | 32.00 | 20.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-1R05M | 1.05 | 3.00 | 26.00 | 17.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-1R5M | 1.50 | 4.35 | 22.00 | 13.50 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-2R2M | 2.20 | 6.35 | 18.00 | 11.70 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-2R9M | 2.90 | 8.10 | 16.00 | 10.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-3R8M | 3.80 | 11.00 | 14.00 | 8.80 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-4R7M | 4.70 | 15.20 | 12.50 | 8.00 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-5R6M | 5.60 | 16.80 | 11.00 | 6.80 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-6R8M | 6.80 | 22.00 | 10.00 | 6.50 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-8R2M | 8.20 | 23.80 | 9.50 | 5.70 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
| CSBX0840-100M | 10.00 | 23.80 | 7.50 | 5.70 | -55~+170 | 8.70 | 8.50 | 4.00 | SMD | Y | 複合 | N |
【サンプル申請 】
用途
◾ マザーボード
◾ 産業用コンピュータ
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレーター
◾多相スイッチングレギュレータ
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、0.5Vです。
◾ 飽和電流：インダクタンスが初期値の30%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT50℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾ すべてが製品の温度に影響します。最終的なアプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSBX0840.pdf
