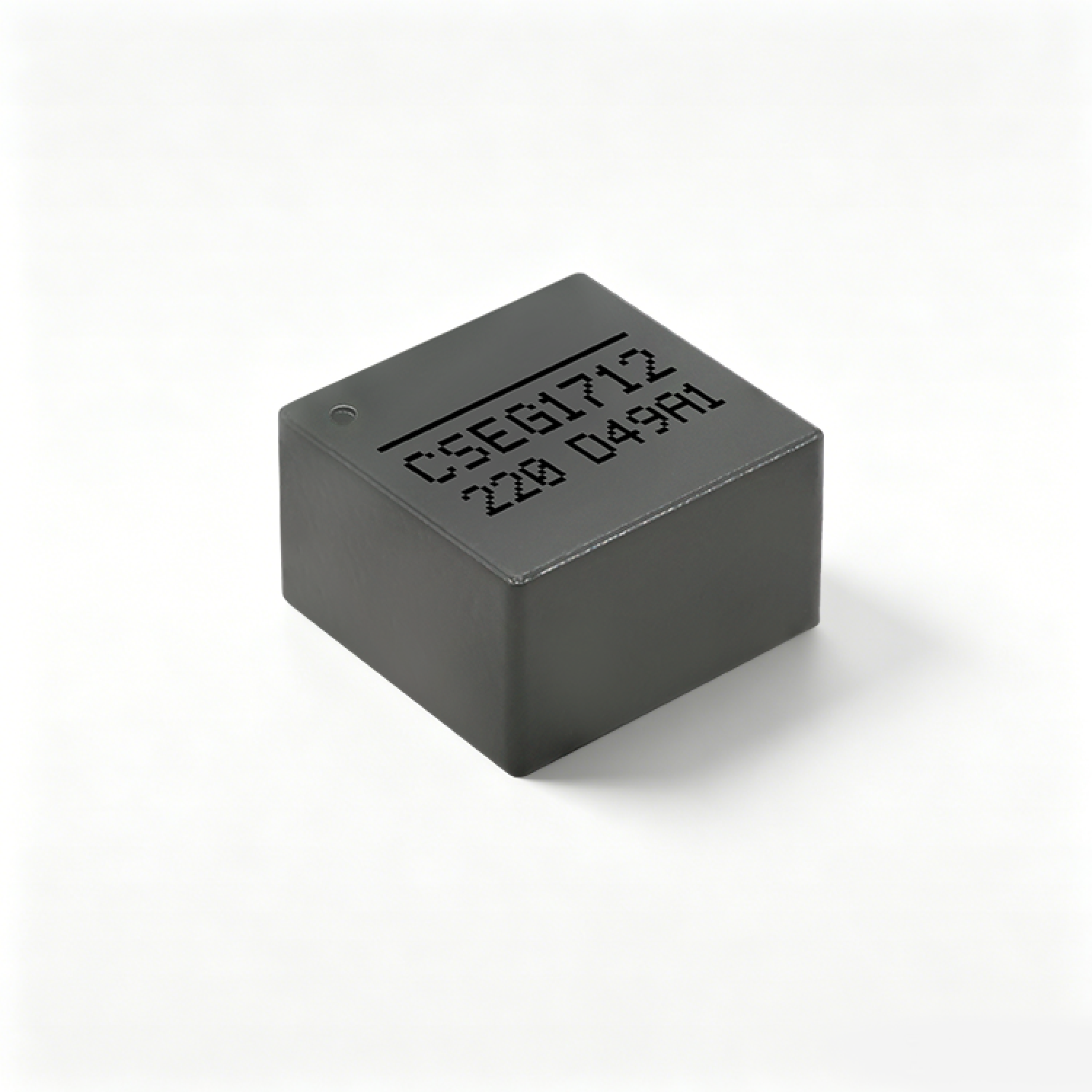

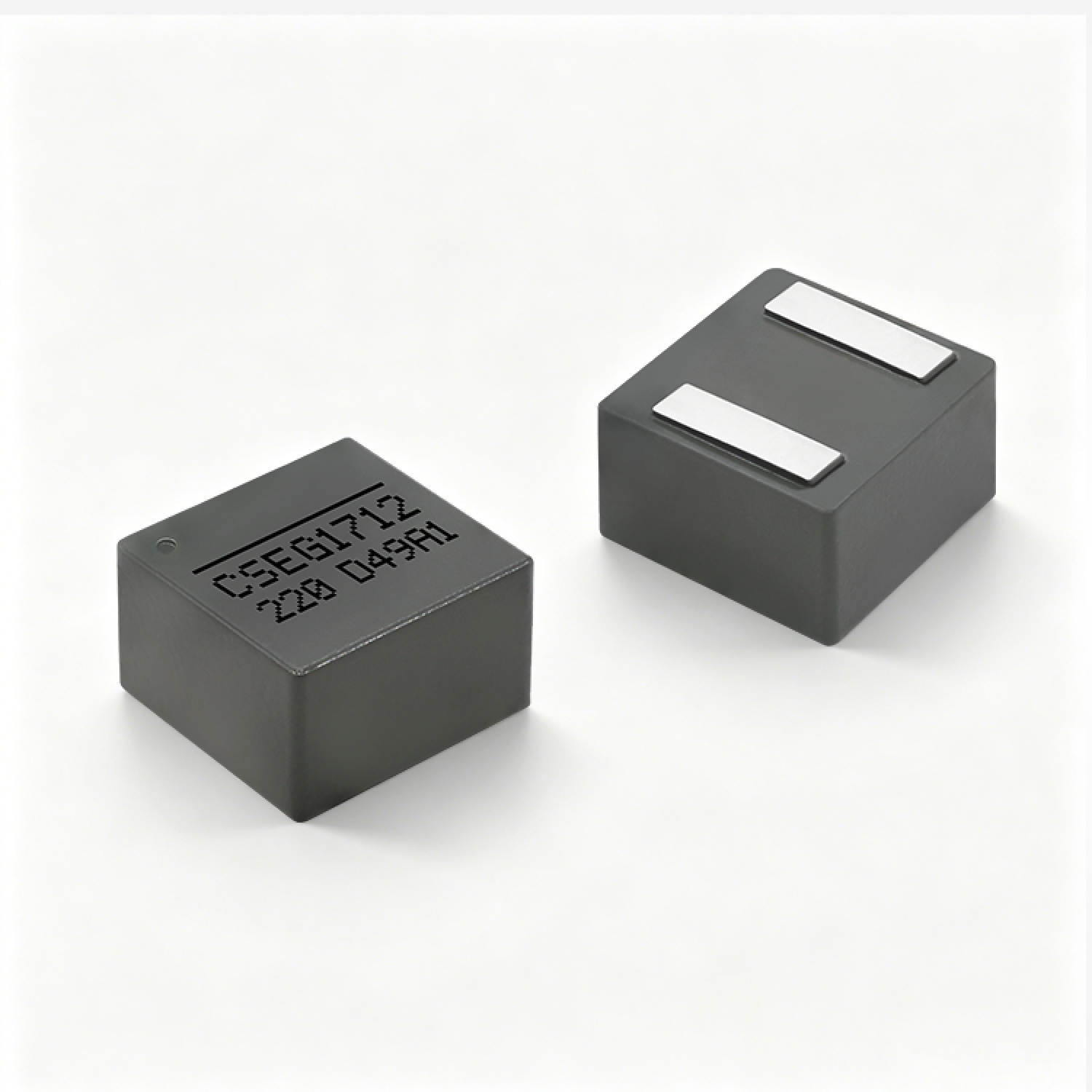

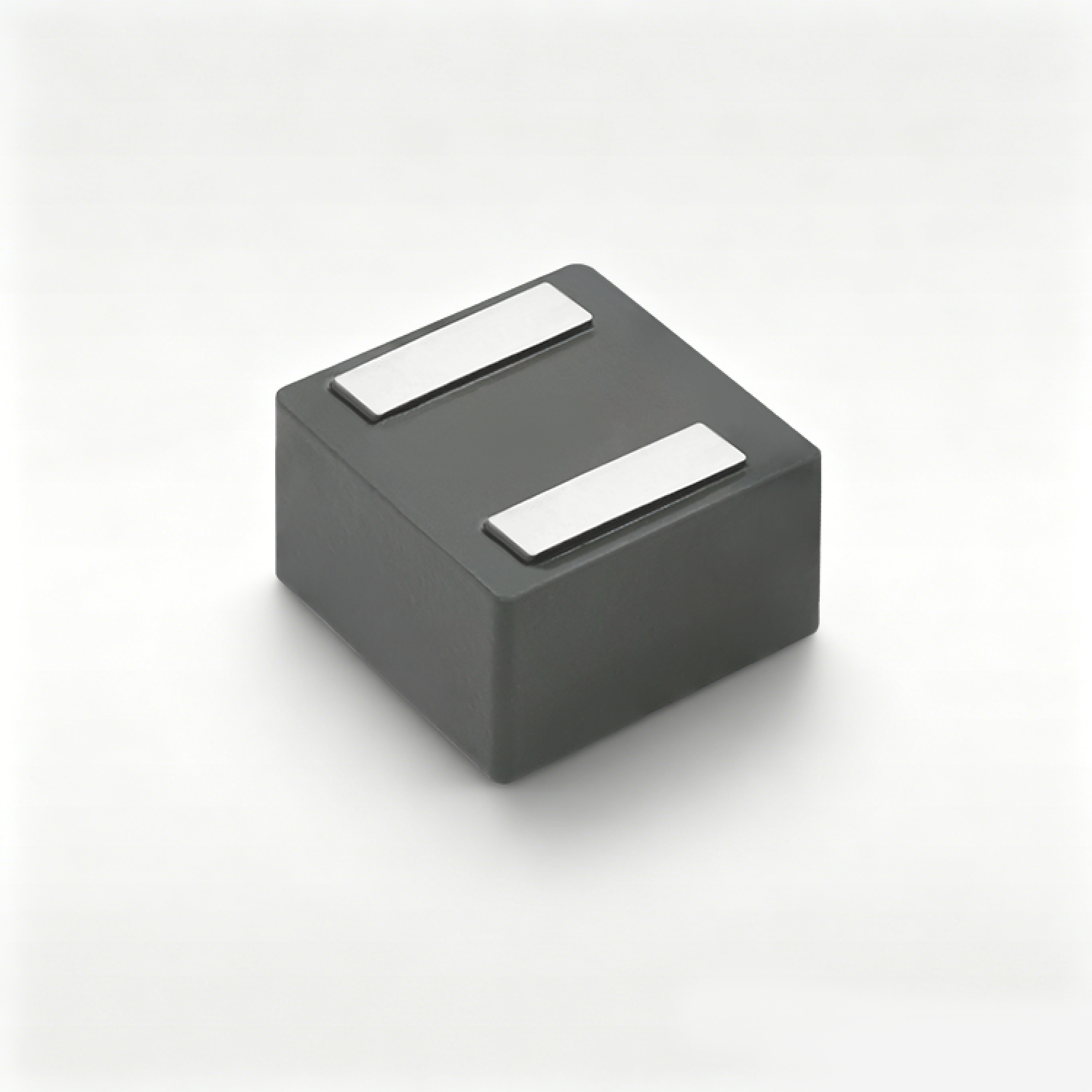

◾ 磁気シールド構造：優れた電磁干渉（EMI）耐性。
◾ 複合構造、超低バズノイズ。
◾ 低損失、高効率、広い適用周波数。
◾ 軽量設計、スペースを節約、高密度SMTに適している。
◾ 低損失合金粉末で成形：低インピーダンス、小さな寄生容量。
◾ 動作温度範囲：-40℃ ～ +125℃（自己発熱を含む）。

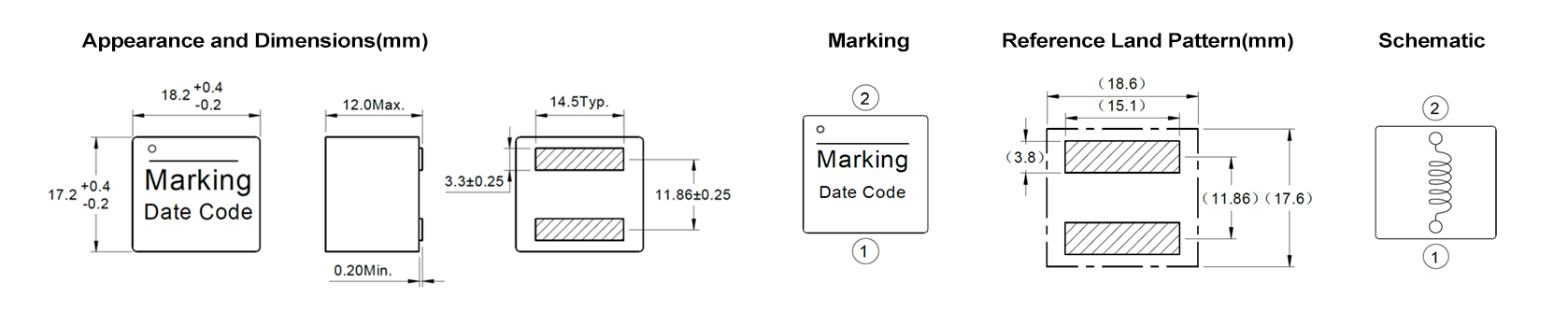

電気的特性
| 部品番号 | インダクタンス (μH) | DCR タイプ (mΩ) | Isat (A) | Irms (A) | 動作温度 (℃) | 長さ (mm) | 幅 (mm) | 高さ (mm) | マウント | シールド | コア 材質 |
AEC グレード |
| CSEG1712-1R0M | 1.00 | 0.90 | 105.00 | 55.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-1R6M | 1.60 | 1.10 | 77.00 | 50.00 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-2R3M | 2.30 | 1.30 | 69.50 | 43.50 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-3R3M | 3.30 | 1.60 | 59.00 | 41.70 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-4R7M | 4.70 | 2.00 | 51.50 | 37.70 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-5R6M | 5.60 | 2.30 | 47.00 | 33.90 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-7R5M | 7.50 | 3.00 | 42.00 | 31.50 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-100M | 10.00 | 3.80 | 35.00 | 27.90 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-150M | 15.00 | 6.30 | 29.00 | 22.70 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-220M | 22.00 | 8.80 | 24.00 | 19.50 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
| CSEG1712-330M | 33.00 | 13.70 | 20.50 | 15.40 | -40~+125 | 18.20 | 17.20 | 12.00 | SMD | Y | 合金粉 | N |
【サンプル申請 】
用途
◾ バッテリー駆動デバイス
◾ DC-DCコンバータ
備考
◾ すべてのデータは25℃の周囲温度でテストされています。
◾ インダクタンス測定条件は100kHz、1.0V。
◾ 飽和電流：インダクタンスが初期値の20%減少したときのDC電流の実際の値。
◾ 温度上昇電流：温度上昇がΔT40℃(Ta=25℃)のときのDC電流の実際の値。
◾ 特別な注意：回路設計、部品配置、PCBのサイズと厚さ、冷却システムなど。
◾すべてが製品の温度に影響を与えます。最終アプリケーションで製品の温度を確認してください。
保存
◾ 製品の保管条件 : 温度 5～40℃, RH≤70%.
◾ 使用のために取り出す場合、残りの製品はプラスチック袋に密封し、上記の条件に従って保存し、端子（電極）の酸化を避け、はんだ付け状態に影響を与えないようにしてください。
◾ 貯蔵について コダカ 電子部品を出荷日から12ヶ月以上保管することは推奨されません。他の要因に加え、端子が劣化し、はんだ付け性が低下する可能性があります。したがって、すべての製品は出荷日から12ヶ月以内に使用してください。
◾ 高温、高湿度、ほこり、腐食に影響を受けやすい場所など、不適切な保管条件で製品を保管しないでください。
◾ 製品は常に注意して取り扱ってください。
◾ 直接素手で電極に触れないでください。油分がはんだ付けを妨げる可能性があります。
◾ はんだ付けのための最適な条件を常に確保してください。
データシートダウンロード:
CSEG1712.pdf
