코다카의 고전류 전력 인덕터 CPQX 시리즈는 저손실 자석 코어로 설계되어 뛰어난 소프트 포화 특성을 지니며 최대 240A의 피크 전류를 견딜 수 있습니다. 평면선으로 감아 낮은 DC 저항과 고전류를 실현하여 낮은 온도 상승과 높은 효율을 제공합니다. 인덕턴스 값과 DC 바이어스 특성이 온도에 덜 영향을 받아 최대 +155℃까지 안정적으로 작동하며 열 노화 문제가 없습니다.
세 가지 단자 구멍 설계는 용접 강도를 증가시켜 우수한 방진 능력을 제공합니다. 컴팩트한 디자인은 PCB 공간을 절약하고 작은 크기로 최대 출력 전력을 달성하며 고출력 밀도 전원 시스템에서 널리 사용됩니다.
특징:
● 평면선, 낮은 DCR
● 컴팩트한 디자인, PCB 공간 절약
● 자석 방어 구조, EMI를 줄임
● 뛰어난 DC 바이어스 능력, 피크 전류 처리
● 인덕턴스 값과 DC 바이어스, 온도에 덜 영향을 받음

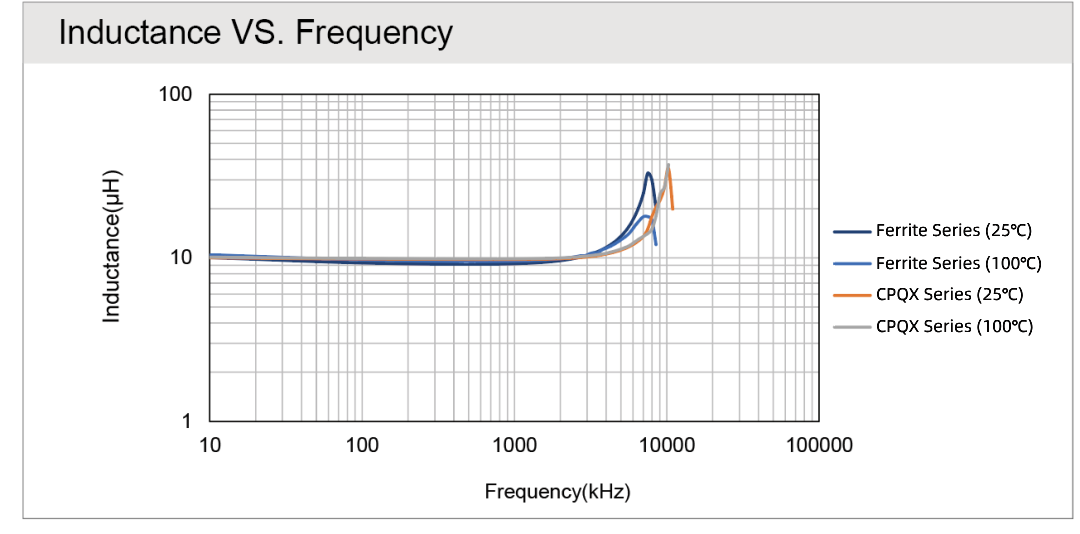

CPQX 및 페ライト 시리즈 인덕턴스 온도 안정성 테스트

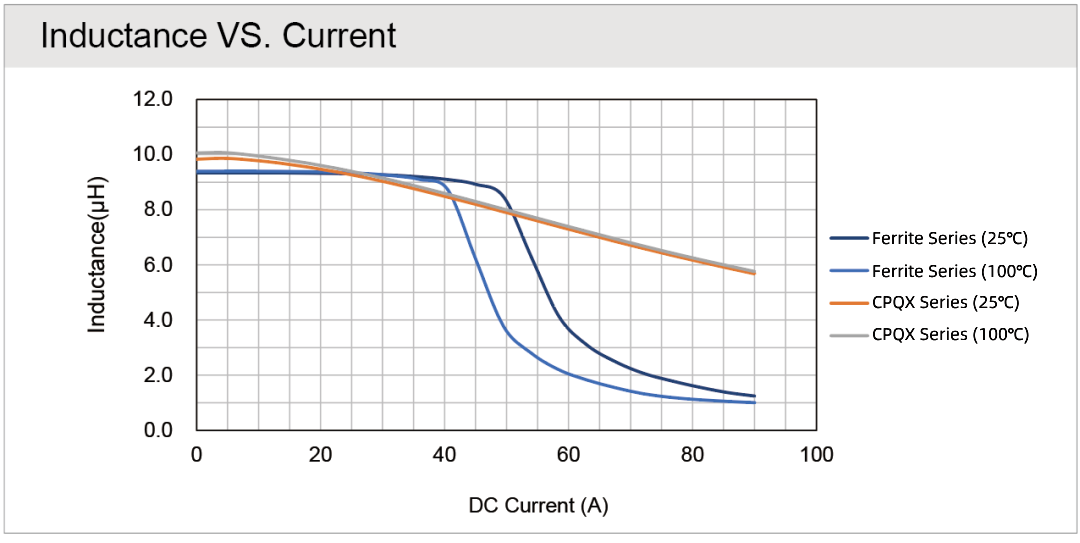

CPQX 및 페라이트 시리즈 포화 전류 온도 안정성 테스트
응용 프로그램 :
◾ DC-DC 변환기
새로운 에너지
◾ 산업 제어
◾ 고전류 스위칭 레귤레이터
