주요 자기소자 공급업체인 CODACA는 산업용 컨트롤, DC-DC 컨버터, 재생 에너지 저장 시스템 및 자동차 전자 장치를 위해 개발된 새로운 CPEX5051DL 및 CPEX5051DS 시리즈로 CPEX 시리즈 초고전류 전원 인덕터 라인을 확장했습니다. 이 인덕터들은 높은 포화 전류, 낮은 온도 상승 및 낮은 손실 성능을 제공하여 요구 조건이 엄격한 응용 분야에서 전력 변환 효율을 향상시킵니다.
CPEX5051DL/DS 시리즈는 평면 와이어 권선과 CODACA의 독자적인 저손실 자기 분말 코어를 특징으로 하여 매우 낮은 직류 저항, 낮은 인덕턴스 손실 및 높은 효율을 제공합니다. 부드러운 포화 특성과 탁월한 직류 바이어스 성능 덕분에 인덕터는 순간적인 피크 전류를 처리할 수 있으며, 포화 전류는 최대 165A, 온도 상승 전류는 최대 114A에 이릅니다. 듀얼 코일 설계는 전류 운반 용량을 극대화하여 고출력 부품의 크기 및 전력 밀도 요구 사항을 충족시킵니다.
–55°C에서 +155°C까지의 온도 범위에서 안정적으로 작동하며, 시리즈는 포화 특성과 온도 상승 성능을 안정적으로 유지합니다. CPEX5051DL/DS 시리즈는 CPEX 제품군에 속하며, CPEX는 25개 시리즈와 150종 이상의 표준 제품으로 구성되어 인덕턴스 범위는 1.0~110μH입니다. 표준 제품은 165A의 포화 전류에 도달하며, 맞춤형 설계는 최대 350A까지 구현할 수 있습니다. 패키지 크기는 20.5 × 17.5 × 20.5mm에서 50.0 × 51.0 × 46.0mm까지 다양합니다.

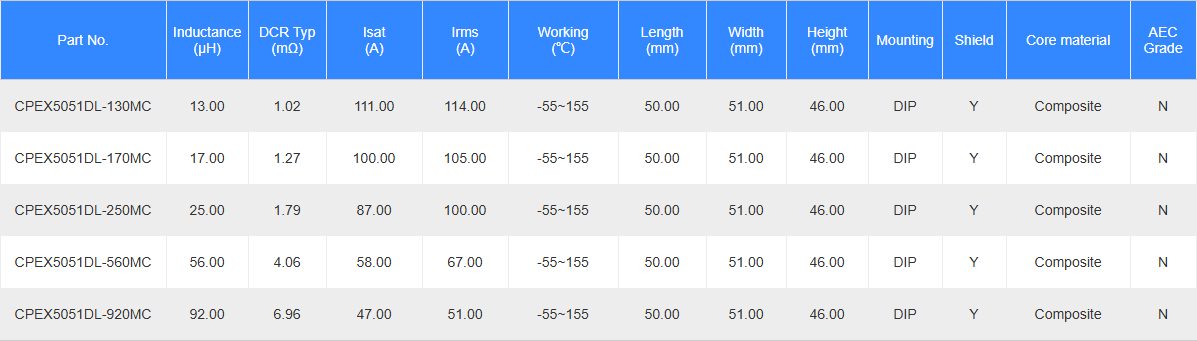

CPEX5051DL 시리즈의 전기적 특성

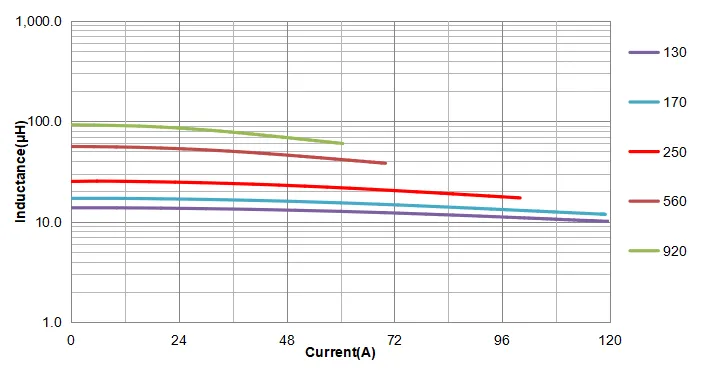

CPEX5051DL 시리즈의 포화 전류 곡선

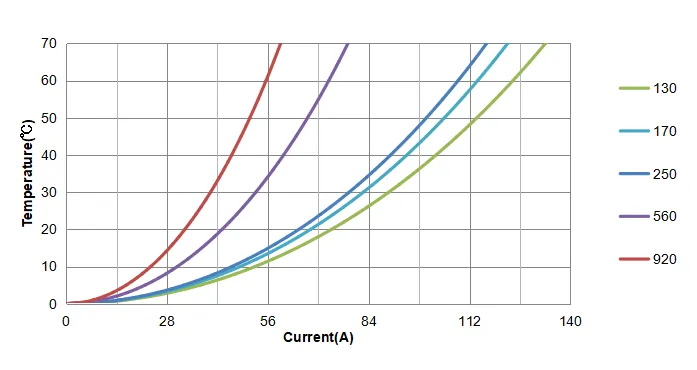

CPEX5051DL 시리즈의 온도 상승 전류 곡선

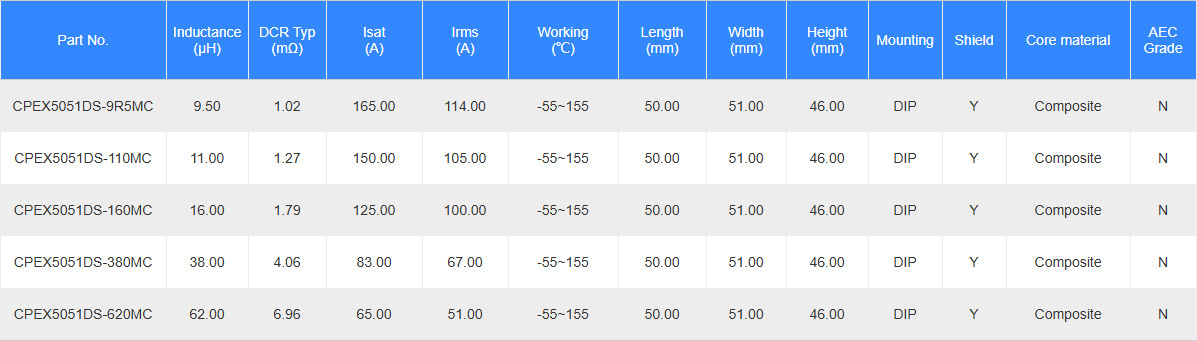

CPEX5051DS 시리즈의 전기적 특성

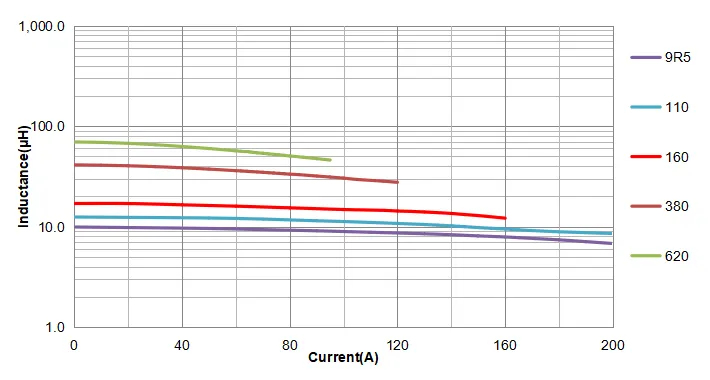

CPEX5051DS 시리즈의 포화 전류 곡선

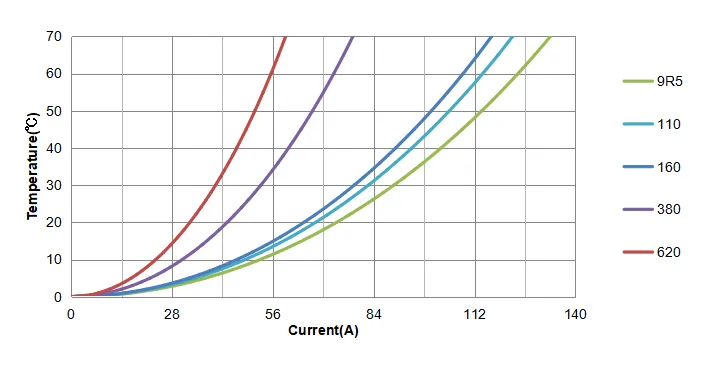

CPEX5051DS 시리즈의 온도 상승 전류 곡선
고전류 파워 인덕터 개발에 24년의 전문 기술을 보유한 CODACA는 표준 제품과 완전 맞춤형 솔루션 모두를 제공하며, AEC Q200 신뢰성 시험을 수행할 수 있는 CNAS 인증 실험실을 통해 기술 지원을 하고 있습니다. CODACA는 고전류 파워 인덕터의 품질 향상을 위해 라인업 확장을 지속하고 있습니다.
1. 특징
즉각적인 최고 전류를 처리 할 수있는 우수한 DC 편향 능력.
◾ 높은 포화 전류, 낮은 온도 상승, 낮은 DC 저항
◾ 맞춤형 설계 가능
2. 응용 분야
◾ 산업 제어
◾ 재생 에너지 저장
◾ DC-DC 변환기
3. 환경 표준
그 고전류 전원 인덕터 CPEX5051DL 그리고 고전류 전원 인덕터 CPEX5051DS 시리즈는 할로겐 프리, RoHS 및 REACH 규정을 준수합니다.
4. 제품 상태
CODACA의 모든 부품과 마찬가지로 CPEX5051DL/DS 시리즈는 대량 생산 중이며 리드 타임은 4~8주입니다.
