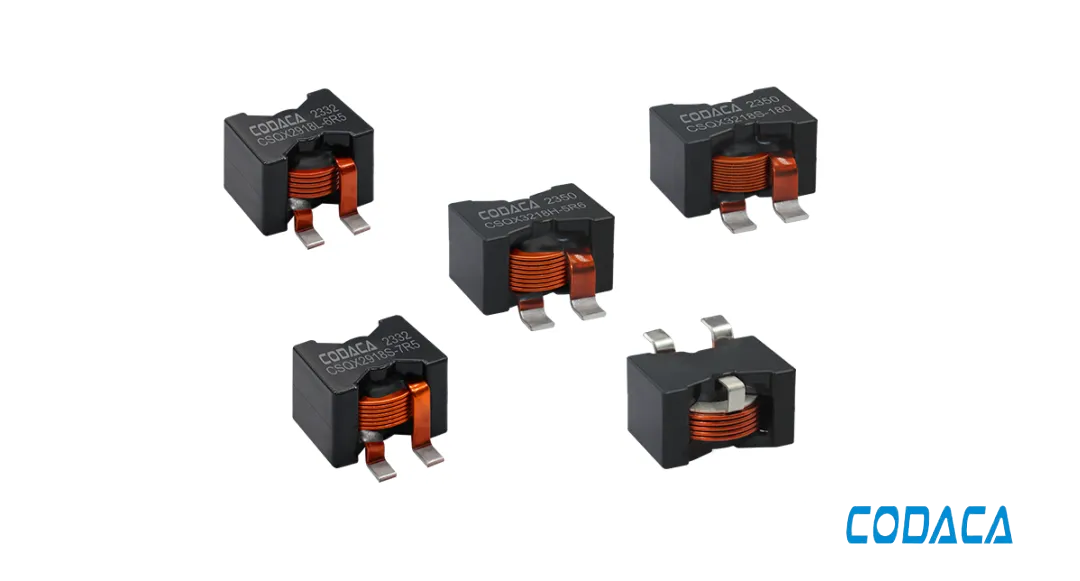

CODACA는 산업용 컨트롤, 자동차 전자장치 및 재생 에너지 시스템에서 낮은 손실과 고효율, 고출력 밀도 솔루션에 대한 수요 증가에 부응하기 위해 설계된 초고전류 전원 인덕터의 새로운 라인인 CSQX 시리즈 출시를 발표했습니다.
CSQX 시리즈는 CODACA의 독자적인 금속 자성 분말 코어와 평선 권선 설계를 채택하여 매우 낮은 직류 저항(DCR), 낮은 철손, 높은 포화 전류, 그리고 탁월한 열 성능을 제공합니다. 이러한 특징은 고전류 작동 환경에서 장기적인 안정성과 효율성을 보장합니다.
해당 시리즈는 인덕턴스 값 1.5 μH에서 27.0 μH, DCR 0.50~5.20 mΩ, 포화 전류 27.0 A에서 280.0 A, 온도 상승 전류 21.5 A에서 75.0 A까지 제공됩니다. 두 가지 소형 패키지 크기 — 28.0×27.0×18.5 mm 및 32.0×34.5×18.8 mm — 가 제공되며, 이는 각각 여섯 가지 제품 모델 CSQX2918H/L/S 및 CSQX3218H/L/S에 대응합니다.
각 성능 유형은 특정 이점을 제공합니다. H는 높은 포화 전류, L은 낮은 DCR, S는 표준 성능을 의미하여 엔지니어가 다양한 설계 요구 사항에 맞게 최적화할 수 있습니다. CSQX 시리즈는 -55°C에서 +155°C의 온도 범위에서 안정적으로 작동합니다.

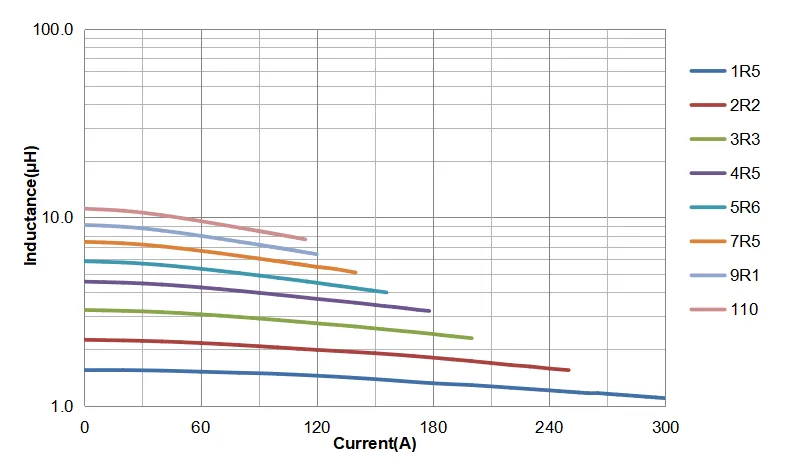

CSQX3218H의 포화 전류 곡선

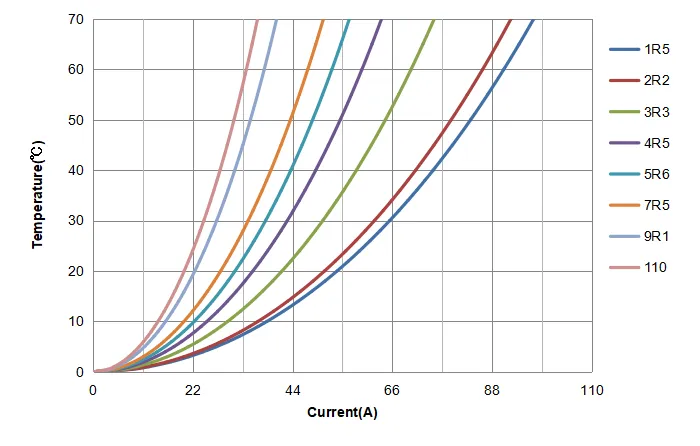

CSQX3218H의 온도 상승 전류 곡선
CPQX 시리즈와 비교했을 때, CSQX 시리즈는 더 높은 포화 전류, 더 낮은 저항 및 우수한 열 성능을 제공하면서도 동일하게 소형 크기를 유지합니다. SMD 설계는 PCB 공간 사용량 감소 및 더 높은 전력 밀도에도 기여합니다.

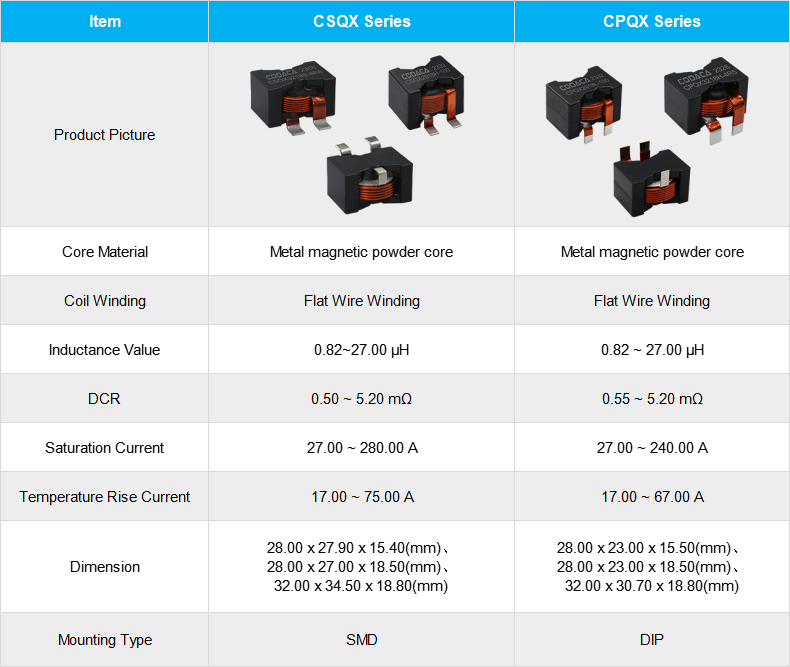

CSQX 시리즈와 CPQX 시리즈의 비교
1. 특징
즉각적인 최고 전류를 처리 할 수있는 우수한 DC 편향 능력.
◾ 평면 와이어 권선, 매우 낮은 DC 저항 달성.
인덕턴스 값과 DC 편향 특성은 온도에 거의 영향을 받지 않습니다.
자기 보호 구조, 전자기 간섭에 대한 뛰어난 저항성
◾ 컴팩트한 디자인으로 PCB 장착 면적 절약.
2. 응용 분야
◾ DC-DC 변환기
◾ 고전류 스위칭 레귤레이터
◾ 산업용 제어 시스템
◾ 재생 가능 에너지
◾ 자동차 전자 장비
3. 환경 표준
그 초고전류 전원 인덕터 CSQX 시리즈 할로겐 프리이며 RoHS 및 REACH 규정을 준수합니다.
4. 제품 상태
CODACA의 모든 제품과 마찬가지로 CSQX 시리즈는 대량 생산 중이며 리드 타임은 4~8주입니다.
