산업용 전원 공급 장치, 재생 에너지 시스템, 서버 전원 응용 분야에서 지속적으로 증가하는 전력 밀도 및 효율성 요구 사항으로 인해 인덕터 부품에 대한 요구 조건이 더욱 엄격해지고 있습니다. 특히 고스위칭 주파수, 고작동 전류, 고작동 온도를 요구하는 상황에서는 전원 시스템이 전원 인덕터에 대해 우수한 성능을 요구합니다.

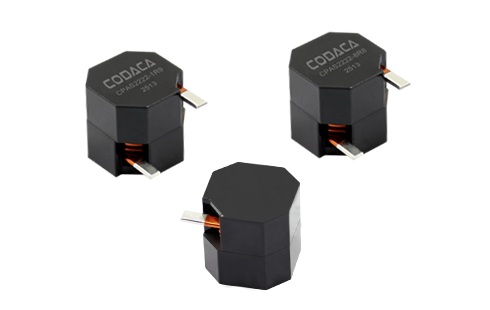

CODACA는 코어 소재 및 인덕터 제조 공정에서 혁신을 이룬 CPAS2222 시리즈 초고전류 전원 인덕터를 신규 출시하였습니다. 뛰어난 성능을 갖춘 이 시리즈는 고주파, 고효율 전원 공급 장치 설계를 위한 이상적인 솔루션으로 두각을 나타냅니다.
1- 기술 업그레이드를 통한 성능 돌파
CODACA CPAS2222 고전류 전원 인덕터의 업그레이드 버전 CPAG2222 저손실 자기 코어와 평면 와이어 권선 구조를 채택하여 탁월한 DC 바이어스 성능을 제공하며, 포화 없이 높은 피크 전류를 견딜 수 있습니다. 인덕턴스 값과 DC 바이어스 특성은 온도 변화에 거의 영향을 받지 않아 최대 +155°C까지 지속적인 작동이 가능합니다.
평면 와이어 권선 구조를 통해 이 인덕터는 매우 낮은 직류 저항(DCR)을 달성하여, 낮은 온도 상승률로 고출력 출력을 지원합니다. 인덕턴스 범위는 1.90–10.00 μH이며, 포화 전류는 31.00–76.00 A, 온도 상승 전류는 32.00–57.00 A입니다.
이전 세대 CPAG 시리즈와 비교하여, CPAS2222 시리즈는 CODACA가 새로 개발한 광주파수·광온도용 코어 소재를 채택하였습니다. 이는 고주파 및 광온도 조건에서도 안정적인 전기적 성능을 유지하며, 고주파 응용 분야에서 낮은 인덕턴스 손실을 나타내고, 현대식 고주파 스위칭 전원 공급 장치의 설계 요구사항을 완전히 충족합니다.
2- 뛰어난 성능이 핵심 경쟁력을 구축합니다
CPAS2222 시리즈 고전류 전력 인덕터는 다음과 같은 주요 장점과 특징을 제공합니다:
2.1 우수한 포화 저항 능력:
CPAS2222 시리즈는 탁월한 DC 바이어스 특성과 강력한 포화 저항 능력을 갖추고 있습니다. 순간적으로 발생하는 높은 피크 전류 급증에도 쉽게 견딜 수 있어, 동적 부하 조건 하에서도 시스템의 안정적인 작동을 보장합니다.
2.2 고주파 대역에서의 낮은 손실:
CODACA가 독자적으로 개발한 고주파·저손실 자기 코어 소재를 활용하여, 이 시리즈는 고주파 응용 분야에서 최소한의 코어 손실을 제공합니다. 특히 200 kHz–400 kHz 주파수 대역에서 코어 손실이 극도로 최적화되어 가장 낮은 수준에 도달합니다.

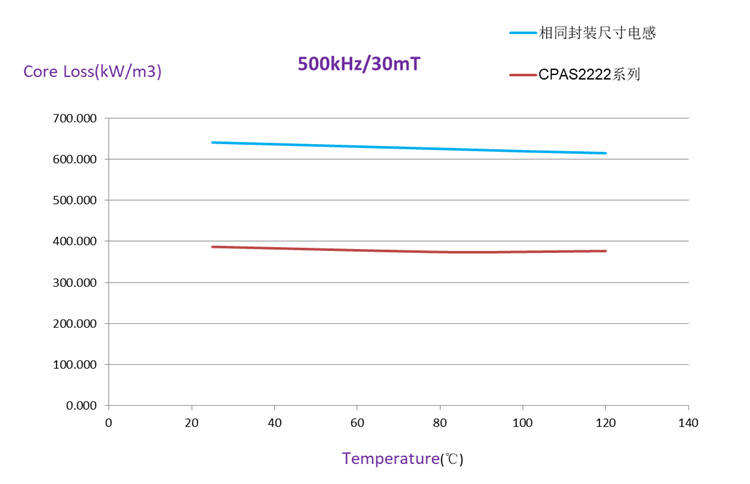

그림 1 CPAS2222 시리즈와 동일한 패키지 크기의 인덕터 간 500 kHz에서의 코어 손실 비교
스위칭 주파수 500 kHz 조건에서 CPAS2222 시리즈 인덕터와 동일한 패키지 크기의 기존 인덕터에 대해 코어 손실 테스트를 수행하였으며, 다양한 온도 조건 하에서의 성능을 중점적으로 평가하였습니다(그림 1 참조).
시험 데이터에 따르면, 두 인덕터 모두 온도 변화에 따라 유사한 손실 곡선 경향을 보이며 탁월한 열 안정성을 입증합니다. 그러나 CPAS2222 시리즈는 코어 손실 성능 측면에서 현저히 우수하여 동일한 패키지 크기의 기존 인덕터 대비 약 40% 낮은 손실을 나타냅니다. 이러한 큰 이점으로 인해 CPAS2222 시리즈는 고주파·고효율 전원 공급 장치 설계에 이상적인 선택이 됩니다.
2.3 효율적인 전력 손실 제어:
해당 인덕터는 평면 와이어 권선 기술을 채택하여 직류 저항(DCR)을 크게 감소시킴으로써 구리 손실을 최소화하고 전반적인 효율을 향상시킵니다.
2.4 뛰어난 온도 안정성:
인덕턴스 값과 직류 바이어스 특성은 온도 변화에 거의 영향을 받지 않으며, -55°C에서 +155°C까지 광범위한 작동 온도 범위 내에서 일관된 성능을 유지함으로써 모든 작동 조건 하에서 시스템 신뢰성을 확보합니다.
2.5 뛰어난 전자기 간섭(EMI) 저항성:
자기 차폐 구조 설계를 채택한 이 인덕터는 강력한 EMI 억제 능력을 제공하며, 인근의 민감한 회로에 영향을 주지 않으면서 고밀도 배치를 지원합니다.

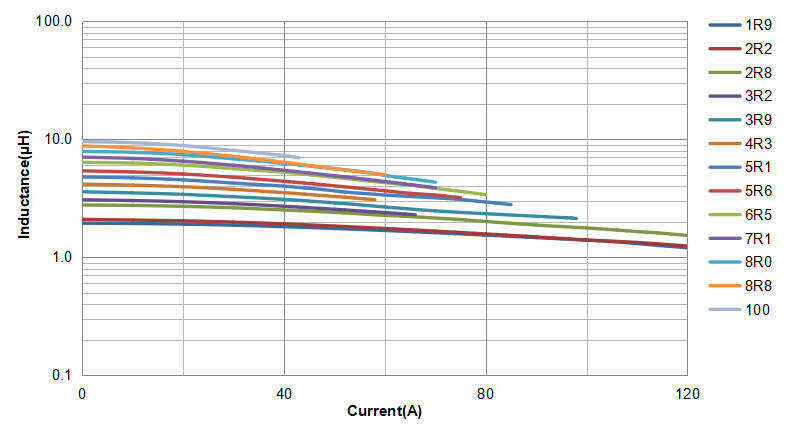

그림 2 CPAS2222 시리즈의 포화 전류 곡선

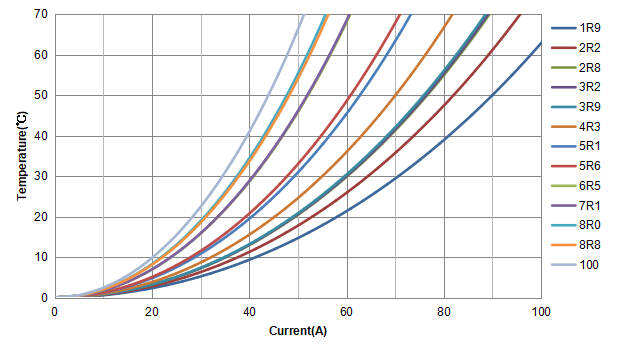

그림 3 CPAS2222 시리즈의 온도 상승 전류 곡선
3- 광범위한 응용 분야: 고출력 전원 설계를 위한 핵심 역량 강화
CODACA CPAS2222 초고전류 인덕터는 높은 작동 주파수, 높은 포화 전류, 높은 작동 온도 특성 및 높은 신뢰성을 갖추고 있어 전원 설계 엔지니어가 설계상의 병목 현상을 극복할 수 있도록 돕고, 차세대 전력 전자 장비에 안정적인 핵심 전원을 제공합니다. 이 제품은 다음과 같은 고출력 응용 분야에 적합합니다:
◾ 태양광 인버터 및 에너지 저장 시스템(ESS) 등 신재생 에너지 장비
◾ 산업 자동화 제어 및 서보 드라이브 등 산업용 전원 장치
◾ 고전류 DC/DC 컨버터 및 스위칭 레귤레이터
◾ 통신 장비용 서버 마더보드 및 전원 공급 장치
4- 환경 규제 준수 여부 및 생산 상태
해당 제품은 양산 중이며, 리드 타임은 4~6주입니다.
RoHS, REACH 및 할로겐 프리 환경 기준을 준수합니다.
자세한 제품 정보는 CODACA 공식 웹사이트를 방문하거나 영업팀에 문의하시기 바랍니다.
