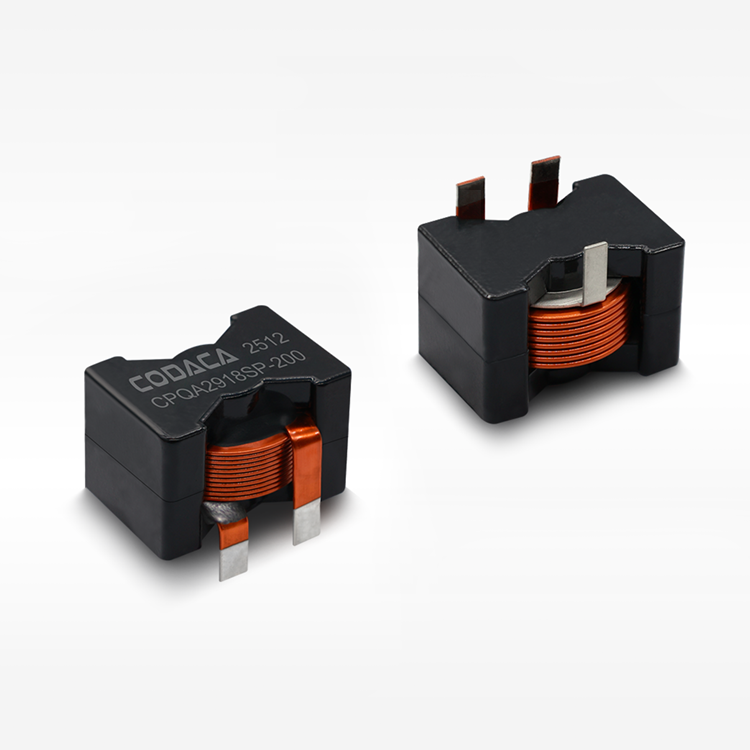

Dlaczego induktor do wzmacniacza cyfrowego jest kluczowy dla audio wysokiej wierności?

Cyfrowe wzmacniacze zrewolucjonizowały branżę audio, zapewniając wyjątkową wydajność energetyczną i kompaktową konstrukcję przy jednoczesnym zachowaniu najwyższej jakości dźwięku. W centrum tych zaawansowanych systemów znajduje się kluczowy element, który często pozostaje niezauważony, ale odgrywa niezbędna rolę w osiąganiu bezbłędnej reprodukcji dźwięku: cewka stosowana w obwodach cyfrowych wzmacniaczy. Ten podstawowy element bierny stanowi fundament konwersji mocy i przetwarzania sygnału, zapewniając, że Twoje doświadczenie audio pozostaje czyste, wolne od zniekształceń oraz niezwykle wiernie oddaje oryginalny materiał źródłowy.

Współcześni entuzjaści audio oraz profesjonalni inżynierowie dźwięku rozumieją, że osiągnięcie prawdziwej reprodukcji o wysokiej wierności wymaga skrupulatnej uwagi poświęconej każdemu elementowi w łańcuchu sygnałowym. Cewka stosowana w zastosowaniach wzmacniaczy cyfrowych stanowi doskonały przykład tego, jak pozornie proste komponenty mogą drastycznie wpływać na ogólną wydajność systemu. W przeciwieństwie do tradycyjnych wzmacniaczy analogowych, które opierają się głównie na wzmacnianiu liniowym, wzmacniacze cyfrowe wykorzystują technologie przełączające, wymagające specjalizowanych komponentów indukcyjnych zdolnych do obsługi szybkich częstotliwości przełączania przy jednoczesnym zachowaniu integralności sygnału w całym zakresie słyszalnym.

Zrozumienie architektury wzmacniaczy cyfrowych

Podstawy technologii przełączającej

Wzmacniacze cyfrowe, znane również jako wzmacniacze klasy D, działają na zasadzie fundamentalnie innej niż ich odpowiedniki analogowe. Zamiast ciągle zmieniać sygnał wyjściowy wprost proporcjonalnie do sygnału wejściowego, wzmacniacze te wykorzystują modulację szerokości impulsów (PWM), aby wytworzyć sygnał przełączający reprezentujący falę audio. Cewka indukcyjna w obwodach wzmacniaczy cyfrowych staje się kluczowa w tym procesie, ponieważ musi skutecznie filtrować składowe wysokoczęstotliwościowe sygnału przełączającego, zachowując jednocześnie treść audio przy minimalnym zniekształceniu lub przesunięciu fazowym.

Częstotliwość przełączania w nowoczesnych wzmacniaczach cyfrowych zwykle mieści się w zakresie od kilkuset kiloherców do ponad jednego megaherca, co stwarza istotne wyzwania związane z doborem elementów. Cewka musi zachowywać stabilne właściwości elektryczne w tym szerokim zakresie częstotliwości, jednocześnie radząc sobie z dużymi zmianami prądu bez nasycenia się ani wprowadzania nieliniowych zniekształceń. To wymaganie czyni dobór odpowiedniej cewki do zastosowań w wzmacniaczach cyfrowych znacznie bardziej skomplikowanym niż w przypadku prostych zastosowań filtracji zasilania.

Efektywność przekształcania mocy

Jedną z głównych zalet wzmacniania cyfrowego jest jego wyjątkowa wydajność konwersji mocy, która często przekracza 90%, w porównaniu do typowej wydajności 50–60% wzmacniaczy analogowych klasy AB. Poprawa wydajności wynika bezpośrednio z charakteru przełączającego procesu wzmacniania, ale stawia również wysokie wymagania wobec induktor dla wzmacniacza cyfrowego obwodach. Cewka musi wytrzymać szybkie przejścia prądu bez nadmiernych strat, zachowując przy tym stabilność termiczną w warunkach zmiennej obciążenia.

Poprawa sprawności przekłada się na kilka praktycznych korzyści dla systemów audio, w tym na mniejsze wydzielanie ciepła, mniejsze wymagania dotyczące radiatorów i dłuższy czas pracy zasilanych bateryjnie urządzeń przenośnych. Realizacja tych korzyści wymaga jednak starannej optymalizacji całego łańcucha konwersji mocy, przy czym cewka stanowi kluczowy element łączący elementy przełączające z obciążeniem wyjściowym. Niewłaściwy dobór cewki może znacząco obniżyć sprawność systemu oraz wprowadzić niepożądane artefakty do sygnału audio.

Kluczowe parametry wydajności

Wartość indukcyjności i tolerancja

Wybór optymalnej wartości indukcyjności w zastosowaniach wzmacniaczy cyfrowych wymaga starannego rozważenia wielu czynników, w tym częstotliwości przełączania, wymagań dotyczących mocy wyjściowej oraz pożądanych poziomów prądu tętniącego. Cewka stosowana w obwodach wzmacniaczy cyfrowych musi zapewniać wystarczającą indukcyjność, aby skutecznie filtrować składowe częstotliwości przełączania, unikając przy tym nadmiernych kosztów i zbyt dużych rozmiarów. Typowe wartości mieszczą się w zakresie od kilku mikrohenrów do setek mikrohenrów, w zależności od konkretnych wymagań aplikacji oraz częstotliwości przełączania.

Dopuszczalna tolerancja indukcyjności staje się szczególnie ważna w zastosowaniach wzmacniaczy cyfrowych, ponieważ jej wahania mogą bezpośrednio wpływać na charakterystykę filtrów i potencjalnie powodować słyszalne artefakty. Wysokiej jakości cewki stosowane w wzmacniaczach cyfrowych zwykle określają tolerancje na poziomie ±10% lub lepsze, przy czym niektóre specjalizowane komponenty oferują tolerancje ±5% lub jeszcze ścislsze w przypadku zastosowań krytycznych. Współczynnik temperaturowy indukcyjności odgrywa również kluczową rolę, ponieważ zmiany temperatury mogą przesuwać charakterystykę filtru i wpływać na długotrwałą stabilność.

Możliwości przenoszenia prądu

Wzmacniacze cyfrowe poddają swoje wyjściowe cewki indukcyjne złożonym przebiegom prądu, które obejmują zarówno pożądany sygnał audio, jak i składowe wysokiej częstotliwości związane z przełączaniem. Cewka indukcyjna przeznaczona do zastosowań w wzmacniaczach cyfrowych musi wytrzymać zarówno prąd skuteczny (RMS), jak i prąd szczytowy, nie ulegając nasyceniu ani nadmiernemu nagrzewaniu. Nasycenie może powodować poważne zniekształcenia sygnału oraz obniżać sprawność układu, podczas gdy nadmierne nagrzewanie może prowadzić do uszkodzenia komponentów oraz stwarzać trudności w zakresie zarządzania temperaturą.

Współczesne konstrukcje induktorów przeznaczonych do zastosowań w cyfrowych wzmacniaczach często wykorzystują specjalistyczne materiały rdzeni oraz techniki wykonania, aby maksymalizować przepływ prądu przy jednoczesnym minimalizowaniu rozmiaru i kosztów. Konstrukcje z rozproszonym szczeliną, kompozytowe materiały rdzeni oraz zoptymalizowane konfiguracje uzwojeń przyczyniają się do poprawy wydajności w trudnych warunkach pracy obwodów wzmacniaczy impulsowych. Induktor musi również zachowywać swoje charakterystyki elektryczne w całym zakresie prądów roboczych – od stanu postoju po maksymalną nominalną moc wyjściową.

Wybór materiału i konstrukcja

Uwagi dotyczące materiału rdzenia

Wybór materiału rdzenia ma istotny wpływ na wydajność cewki indukcyjnej w zastosowaniach wzmacniaczy cyfrowych. Tradycyjne materiały ferrytowe charakteryzują się doskonałymi właściwościami wysokoczęstotliwościowymi oraz niskimi stratami przy częstotliwościach przełączania, co czyni je popularnym wyborem w wielu projektach wzmacniaczy cyfrowych. Jednak rdzenie ferrytowe mogą wykazywać ograniczenia związane z nasyceniem, które mogą ograniczać zdolność do przesyłania prądu, szczególnie w zastosowaniach wysokoprądowych, gdzie cewka indukcyjna musi radzić sobie z dużymi zmianami natężenia prądu.

Zaawansowane materiały rdzeniowe, w tym żelazo proszkowe, sendust oraz różne materiały kompozytowe, zapewniają alternatywne rozwiązania, które mogą oferować lepszą wydajność w określonych zastosowaniach. Materiały te często charakteryzują się wyższymi gęstościami strumienia nasycenia, umożliwiając bardziej zwarte konstrukcje przy jednoczesnym zachowaniu wystarczającej zdolności przesyłania prądu. Dławik do obwodów wzmacniaczy cyfrowych może również wykorzystywać konstrukcje z rozproszoną szczeliną powietrzną, które pomagają zlinearyzować zależność indukcyjności od prądu oraz zmniejszają wrażliwość na zmiany prądu.

Konfiguracja uzwojenia i zarządzanie ciepłem

Fizyczna konstrukcja dławika odgrywa kluczową rolę przy określaniu jego wydajności cieplnej oraz długoterminowej niezawodności w zastosowaniach wzmacniaczy cyfrowych. Dobór przekroju przewodu musi uwzględniać równowagę między stratami rezystancyjnymi prądu stałego a kosztami produkcji oraz ograniczeniami wynikającymi z fizycznych wymiarów komponentu. Grubsze przewody zmniejszają straty rezystancyjne, ale zwiększają wymiary i koszt elementu, podczas gdy cieńsze przewody mogą prowadzić do nadmiernego nagrzewania się oraz pogorszenia sprawności.

Zaawansowane techniki uzwojenia, takie jak stosowanie wielu równoległych przewodów lub przewodów litz, mogą pomóc zminimalizować skutki oporu prądu przemiennego przy wyższych częstotliwościach. Dławik przeznaczony do zastosowania w wzmacniaczach cyfrowych może również zawierać specjalizowane rozwiązania do zarządzania temperaturą, w tym rdzenie przewodzące ciepło, podkładki termoprzewodzące lub zintegrowane odprowadzanie ciepła, co poprawia rozpraszanie mocy i zapewnia stabilną temperaturę pracy w trudnych warunkach eksploatacyjnych.

Wpływ na jakość dźwięku

Zniekształcenia i liniowość

Jakość cewki bezpośrednio wpływa na jakość dźwięku wzmacniaczy cyfrowych poprzez jej wpływ na charakterystyki liniowości i zniekształceń. Poprawnie zaprojektowana cewka do obwodów wzmacniaczy cyfrowych zachowuje stałe właściwości elektryczne w całym zakresie warunków pracy, zapewniając, że sygnał audio pozostaje niezmieniony i wierny oryginalnemu źródłu. Niedoskonały projekt cewki może powodować zniekształcenia harmoniczne, produkty modulacji wzajemnej oraz inne artefakty pogarszające odbiór dźwięku.

Nieliniowe efekty w dławikach wynikają zazwyczaj z nasycenia rdzenia, strat histerezy lub zmian przenikalności magnetycznej wraz ze zmianą wartości prądu. Wysokiej jakości dławiki przeznaczone do zastosowań w wzmacniaczach cyfrowych są specjalnie projektowane tak, aby zminimalizować te efekty poprzez staranne dobór materiałów, zoptymalizowanie konstrukcji obwodu magnetycznego oraz odpowiedni dobór punktu pracy. Wynikiem jest czystsza i bardziej przejrzysta reprodukcja dźwięku przy niższym poziomie zniekształceń w całym zakresie częstotliwości.

Odpowiedź częstotliwościowa i charakterystyki fazowe

Charakterystyka odpowiedzi częstotliwościowej filtra wyjściowego, w tym dławika stosowanego w obwodach wzmacniaczy cyfrowych, ma bezpośredni wpływ na jakość dźwięku oraz stabilność systemu. Dławik musi zapewniać skuteczne filtrowanie składowych częstotliwości przełączania, zachowując przy tym płaską charakterystykę w całym zakresie audio. Efekty pasożytnicze, w tym pojemność rozproszona oraz straty związane z efektem naskórkowym, mogą powodować rezonanse lub nieregularności odpowiedzi, które mogą być słyszalne w końcowym sygnale wyjściowym.

Liniowość odpowiedzi fazowej jest równie ważna dla utrzymania jakości dźwięku, szczególnie w zastosowaniach, w których wiele kanałów lub głośników musi zachowywać precyzyjne relacje czasowe. Cewka przeznaczona do zastosowania w wzmacniaczach cyfrowych powinna wykazywać minimalny przesunięcie fazowe w zakresie częstotliwości audio, zapewniając przy tym stabilne i przewidywalne charakterystyki umożliwiające dokładne modelowanie i optymalizację systemu. Zaawansowane konstrukcje cewek mogą obejmować techniki kompensacji lub specjalne rozwiązania konstrukcyjne pozwalające jednoczesnie zoptymalizować zarówno charakterystykę amplitudową, jak i fazową.

Uwagi dotyczące instalacji i integracji

Projekt płytki PCB i ograniczanie zakłóceń elektromagnetycznych (EMI)

Poprawna instalacja cewki indukcyjnej w zastosowaniach wzmacniaczy cyfrowych wymaga starannej uwagi poświęconej układaniu płytki PCB oraz zagadnieniom zgodności elektromagnetycznej. Charakter przełączający wzmacniaczy cyfrowych wiąże się ze znacznym potencjałem zakłóceń elektromagnetycznych, a umiejscowienie cewki indukcyjnej oraz trasy przewodów mogą istotnie wpływać zarówno na emisję przewodzoną, jak i promieniowaną. Strategiczne rozmieszczenie elementów, projekt płaszczyzny uziemienia oraz trasy ścieżek przyczyniają się do osiągnięcia optymalnej wydajności systemu.

Projekty cewek ekranowanych mogą być konieczne w zastosowaniach, w których należy zminimalizować zakłócenia elektromagnetyczne, np. w aplikacjach motocyklowych lub lotniczych. Cewka przeznaczona do obwodów wzmacniaczy cyfrowych powinna być umieszczona tak, aby zminimalizować sprzężenie z wrażliwymi obwodami analogowymi, zachowując przy tym krótkie i o niskiej indukcyjności połączenia z elementami przełączającymi oraz zaciskami wyjściowymi. W układzie montażowym należy również uwzględnić odpowiednie rozwiązania związane z zarządzaniem ciepłem, aby zapewnić niezawodną pracę we wszystkich warunkach eksploatacyjnych.

Integracja i testowanie systemów

Pomyślne zintegrowanie cewki w zastosowaniach wzmacniaczy cyfrowych wymaga kompleksowego testowania i walidacji, aby zagwarantować optymalną wydajność we wszystkich warunkach pracy. Obejmuje to weryfikację parametrów elektrycznych, wydajności termicznej, zgodności elektromagnetycznej oraz metryk jakości dźwięku. Testy na poziomie systemu powinny obejmować zarówno stany ustalone, jak i warunki dynamiczne, aby zidentyfikować potencjalne problemy przed wdrożeniem.

Kondensator dla systemów wzmacniaczy cyfrowych należy również ocenić pod kątem niezawodności w długim okresie użytkowania oraz charakterystyk starzenia się. Badania cykliczne zmian temperatury, testy obciążeń mechanicznych oraz przyspieszone protokoły starzenia się pomagają zapewnić, że element zachowa swoje parametry przez cały zaplanowany czas eksploatacji. Procedury zapewnienia jakości powinny obejmować zarówno kontrolę odbiorczą, jak i końcową weryfikację systemu, aby zapewnić stałą jakość działania.

Często zadawane pytania

Co czyni cewkę odpowiednią do zastosowań w cyfrowych wzmacniaczach?

Dławik przeznaczony do zastosowań w wzmacniaczach cyfrowych musi radzić sobie z sygnałami przełączania wysokiej częstotliwości, zachowując przy tym niskie straty oraz stabilne charakterystyki elektryczne. Kluczowe wymagania obejmują wystarczającą zdolność przewodzenia prądu bez nasycenia, niską rezystancję prądu stałego w celu zapewnienia wydajności, stabilną indukcyjność w zakresie zmian temperatury i prądu oraz odpowiednie charakterystyki odpowiedzi częstotliwościowej. Dławik musi również skutecznie eliminować składowe częstotliwości przełączania, zachowując przy tym integralność sygnału audio.

W jaki sposób dobór dławika wpływa na jakość dźwięku w wzmacniaczach cyfrowych?

Dławik stosowany w obwodach wzmacniaczy cyfrowych ma bezpośredni wpływ na jakość dźwięku poprzez wpływ na zniekształcenia, charakterystykę częstotliwościową oraz cechy fazowe. Niewłaściwy dobór dławika może powodować zniekształcenia harmoniczne, nieregularności charakterystyki częstotliwościowej lub przesunięcia fazowe, które pogarszają wierność odtwarzania dźwięku. Dławiki wysokiej jakości o liniowych charakterystykach w całym zakresie pracy zapewniają czyste i przejrzyste odtwarzanie dźwięku przy minimalnym zabarwieniu lub artefaktach.

Jakie są typowe wartości indukcyjności stosowane we wzmacniaczach cyfrowych?

Wartości indukcyjności stosowanych w zastosowaniach wzmacniaczy cyfrowych zwykle zawierają się w zakresie od 10 mikrohenrów do kilkuset mikrohenrów, w zależności od częstotliwości przełączania, poziomu mocy oraz wymagań dotyczących wydajności. Wyższe częstotliwości przełączania zazwyczaj pozwalają na zastosowanie mniejszych wartości indukcyjności, podczas gdy w aplikacjach o wyższej mocy mogą być wymagane większe cewki, aby wytrzymać wyższe poziomy prądu. Konkretna wartość musi zostać zoptymalizowana dla każdego przypadku użycia, aby osiągnąć odpowiednią równowagę między skutecznością filtracji, rozmiarem, kosztem oraz wymaganiami dotyczącymi wydajności.

Jak ważna jest kontrola temperatury dla cewek stosowanych w wzmacniaczach cyfrowych?

Zarządzanie temperaturą jest kluczowe dla cewek stosowanych w zastosowaniach wzmacniaczy cyfrowych, ponieważ te elementy obsługują znaczne poziomy mocy i pracują przy wysokich częstotliwościach. Nadmierne nagrzewanie może powodować dryf indukcyjności, zwiększać straty, obniżać zdolność do przesyłania prądu oraz potencjalnie prowadzić do uszkodzenia komponentu. Poprawne projektowanie termiczne obejmuje zastosowanie odpowiednich radiatorów ciepła, uwzględnienie przepływu powietrza oraz dobór komponentów o odpowiednich parametrach termicznych zgodnych ze specyficznymi wymaganiami danego zastosowania.
