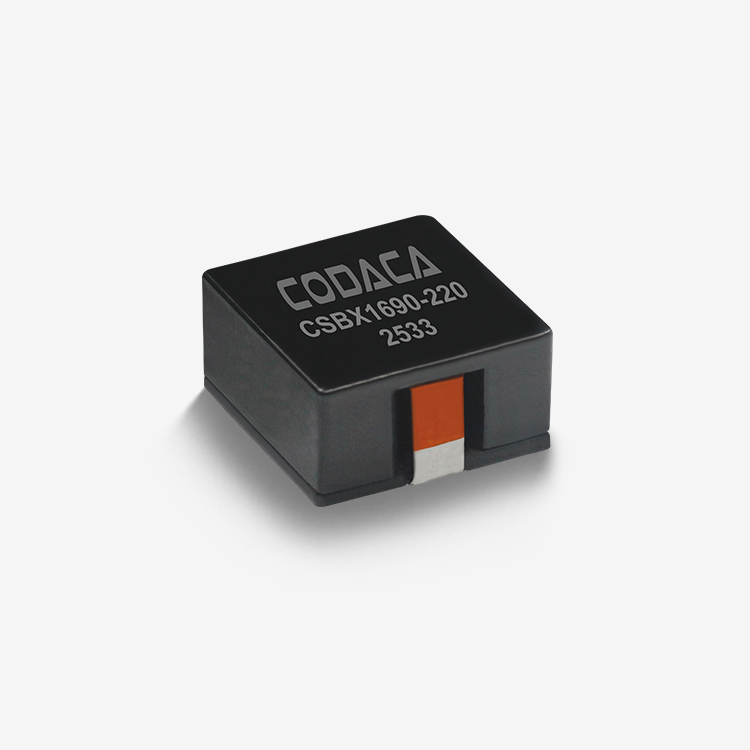

◾ Struktura z ekranowaniem magnetycznym: doskonała odporność na zakłócenia elektromagnetyczne (EMI).
◾ Płaskie nawijanie drutu, osiągnięcie niskiej rezystancji DC.
◾ Niskie straty, wysoka wydajność, szeroki zakres częstotliwości i zastosowań.
◾ Lekka konstrukcja, oszczędność miejsca, odpowiednia do gęstego SMT.
◾ Temperatura pracy: -55℃ ～ +150℃ (w tym wzrost temperatury cewki).
Charakterystyki elektryczne
| Nr części | Indukcyjność (μH) | DCR Typ (mΩ) | Isat (A) | Irms (A) | Praca (℃) | Długość (mm) | Szerokość (mm) | Wysokość (mm) | Montaż | Osłona | Materiał rdzenia | Klasa AEC |
| CSBX1690-1R7M | 1.70 | 1.12 | 55.00 | 37.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-2R5M | 2.50 | 1.32 | 45.00 | 33.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-3R5M | 3.50 | 1.90 | 38.00 | 27.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-4R7M | 4.70 | 2.55 | 33.00 | 24.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-6R0M | 6.00 | 3.20 | 29.00 | 21.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-7R5M | 7.50 | 3.96 | 26.00 | 19.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-9R2M | 9.20 | 4.90 | 23.50 | 17.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-110M | 11.00 | 6.15 | 21.50 | 15.50 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-150M | 15.00 | 7.80 | 18.00 | 13.50 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-220M | 22.00 | 12.20 | 15.00 | 11.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-280M | 28.00 | 15.50 | 13.50 | 9.60 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-320M | 32.00 | 18.00 | 12.60 | 9.00 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-350M | 35.00 | 18.80 | 12.00 | 8.70 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-460M | 46.00 | 30.00 | 10.50 | 6.90 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
| CSBX1690-550M | 55.00 | 32.50 | 9.50 | 6.60 | -55~150 | 16.80 | 16.00 | 8.80 | SMD | Y | Kompozyt | N |
Zastosowanie
◾ System magazynowania energii
◾ Płyta główna przemysłowa
◾ Zasilacz modułowy
Uwagi
◾ Wszystkie dane są testowane w oparciu o temperaturę otoczenia 25℃.
◾ Warunki pomiaru indukcyjności przy 100kHz, 0.5V.
◾ Prąd nasycenia: rzeczywista wartość prądu DC, gdy indukcyjność spada o 30% od swojej wartości początkowej.
◾ Prąd wzrostu temperatury: rzeczywista wartość prądu DC, gdy wzrost temperatury wynosi ΔT50℃ (Ta=25℃).
◾ Specjalne przypomnienie: Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość PCB, system chłodzenia itd.
◾ Wszystko to wpłynie na temperaturę produktu. Proszę zweryfikować temperaturę produktu w końcowej aplikacji.
Zapisz
◾ Produkt w warunkach przechowywania: temperatura 5～40℃, RH≤70%.
◾ Jeśli wyjmujesz do użycia, pozostałe produkty powinny być szczelnie zamknięte w plastikowych torbach i przechowywane zgodnie z powyższymi warunkami, aby uniknąć utleniania końcówek (elektrod), co wpływa na stan lutowania.
◾ Magazynowanie Codaca Produktów elektronicznych przez dłuższy czas niż 12 miesięcy nie jest zalecane, ponieważ w innych warunkach może dojść do degradacji terminali, co spowoduje złe przymocowywanie. Dlatego wszystkie produkty powinny być wykorzystywane w ciągu okresu 12 miesięcy od dnia wysyłki.
◾ Nie przechowuj produktów w nieodpowiednich warunkach, takich jak obszary narażone na wysokie temperatury, wysoką wilgotność, kurz lub korozję.
◾ Zawsze obchodź się z produktami ostrożnie.
◾ Nie dotykaj elektrod bezpośrednio gołymi rękami, ponieważ wydzieliny olejowe mogą hamować lutowanie.
◾ Zawsze zapewniaj optymalne warunki do lutowania.
Pobierz kartę katalogową:
CSBX1690.pdf
