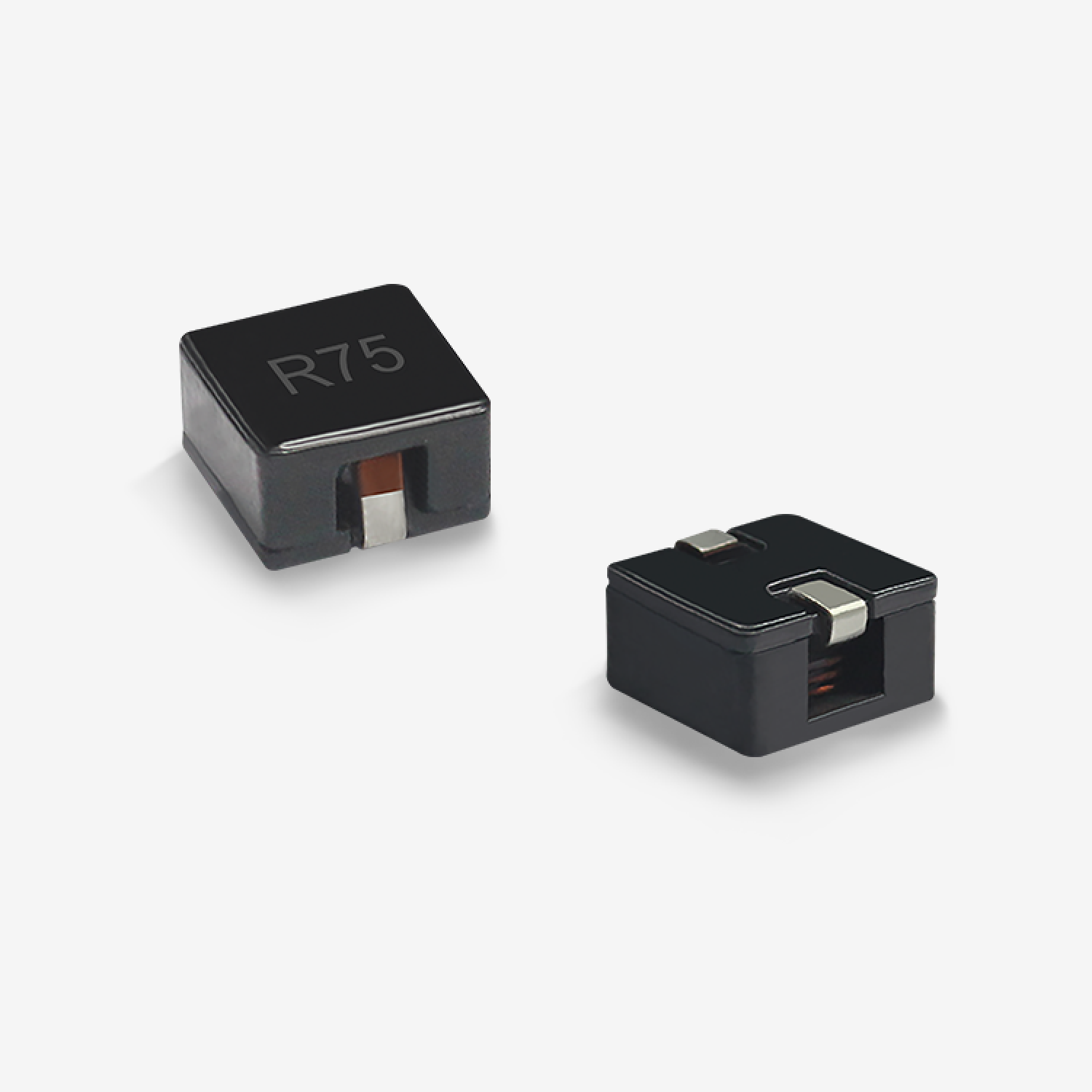

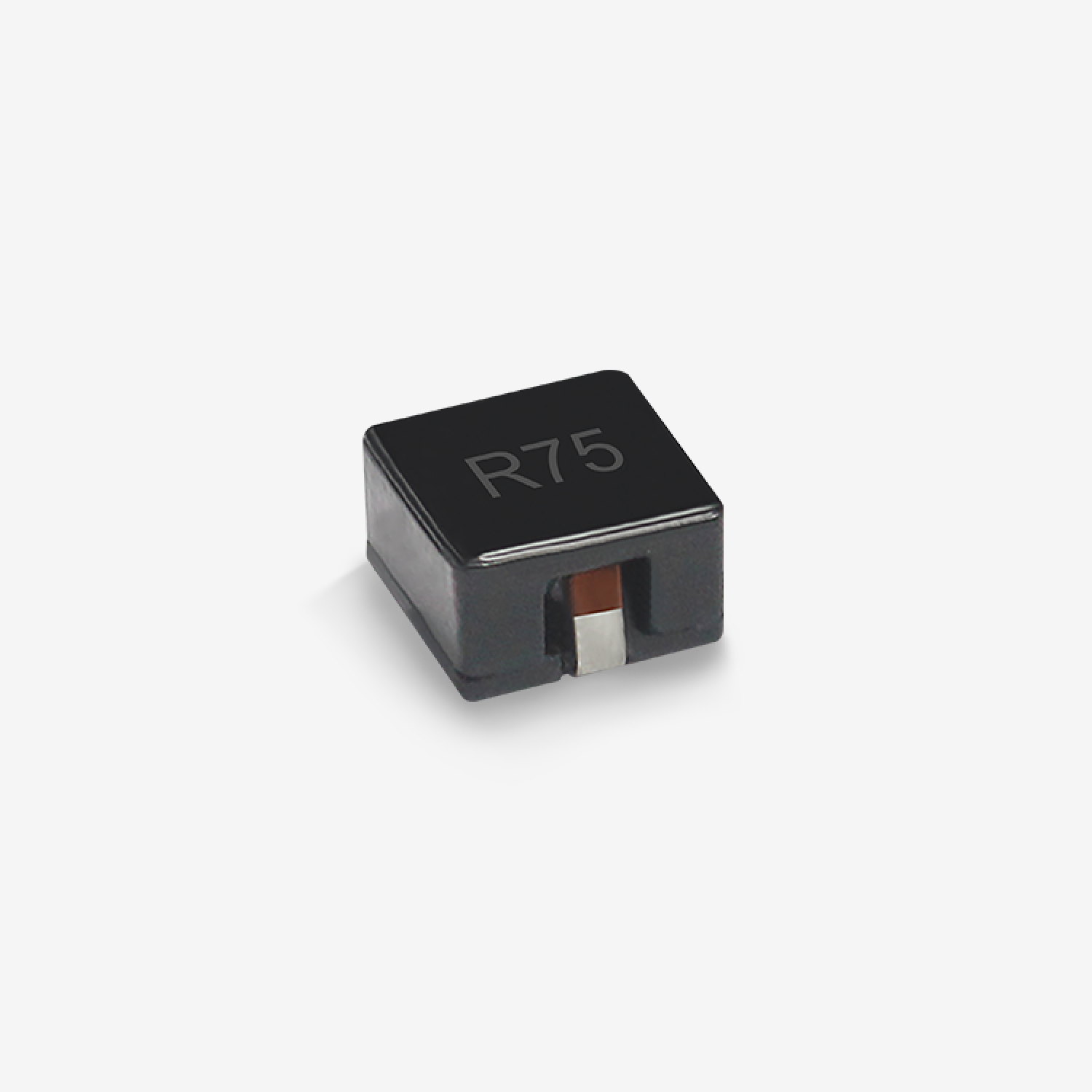

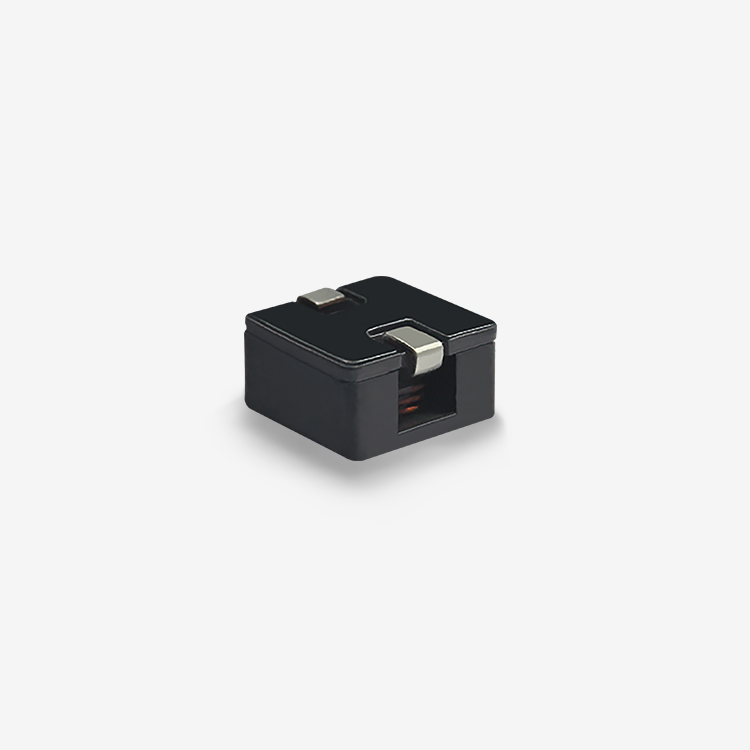

◾ Низкие потери в сердечнике при применении на высоких частотах и подходящий для решения на основе GaN.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Рабочая температура: от −55 ℃ до +170 ℃ (включая самоогрев).

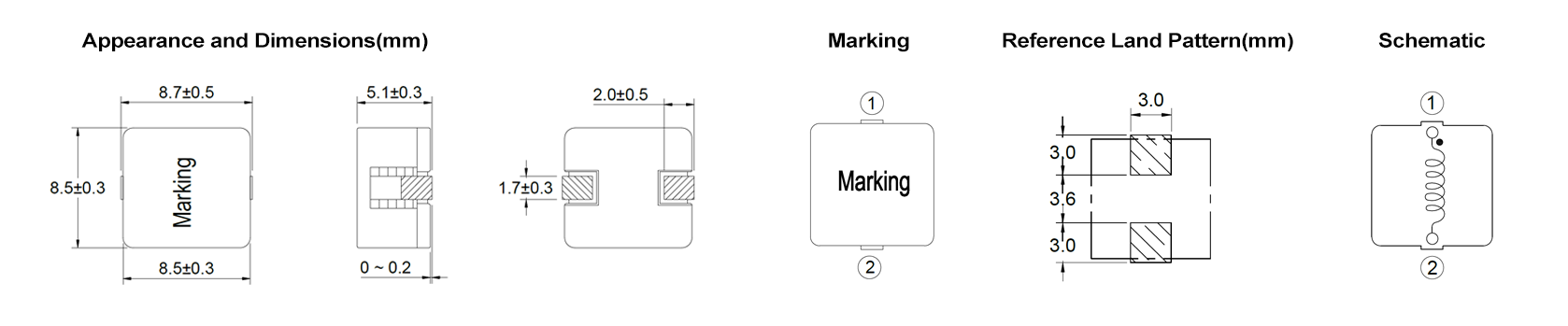

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование |
Ядро материал |
Уровень AEC |
| CSBA0850-R25M | 0.25 | 0.68 | 47 | 29 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-R47M | 0.47 | 1.34 | 33 | 23 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-R75M | 0.75 | 1.92 | 28 | 21 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-1R1M | 1.1 | 2.9 | 24 | 17.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-1R5M | 1.5 | 4.07 | 20 | 14.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-2R1M | 2.1 | 4.97 | 18 | 13 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-2R7M | 2.7 | 6.78 | 15 | 11.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-3R3M | 3.3 | 8.02 | 14 | 10.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-3R9M | 3.9 | 10.5 | 12.5 | 9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-4R7M | 4.7 | 12.5 | 11.5 | 8.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-5R6M | 5.6 | 16.1 | 10.5 | 7.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-6R8M | 6.8 | 17.7 | 9.7 | 7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-7R8M | 7.8 | 19 | 9 | 6.7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-100M | 10 | 27.5 | 8 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-120M | 12 | 27.5 | 6.5 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBA0850-150M | 15 | 35.5 | 5.8 | 4.9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
Применение
◾ Материнские платы
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBA0850.pdf
