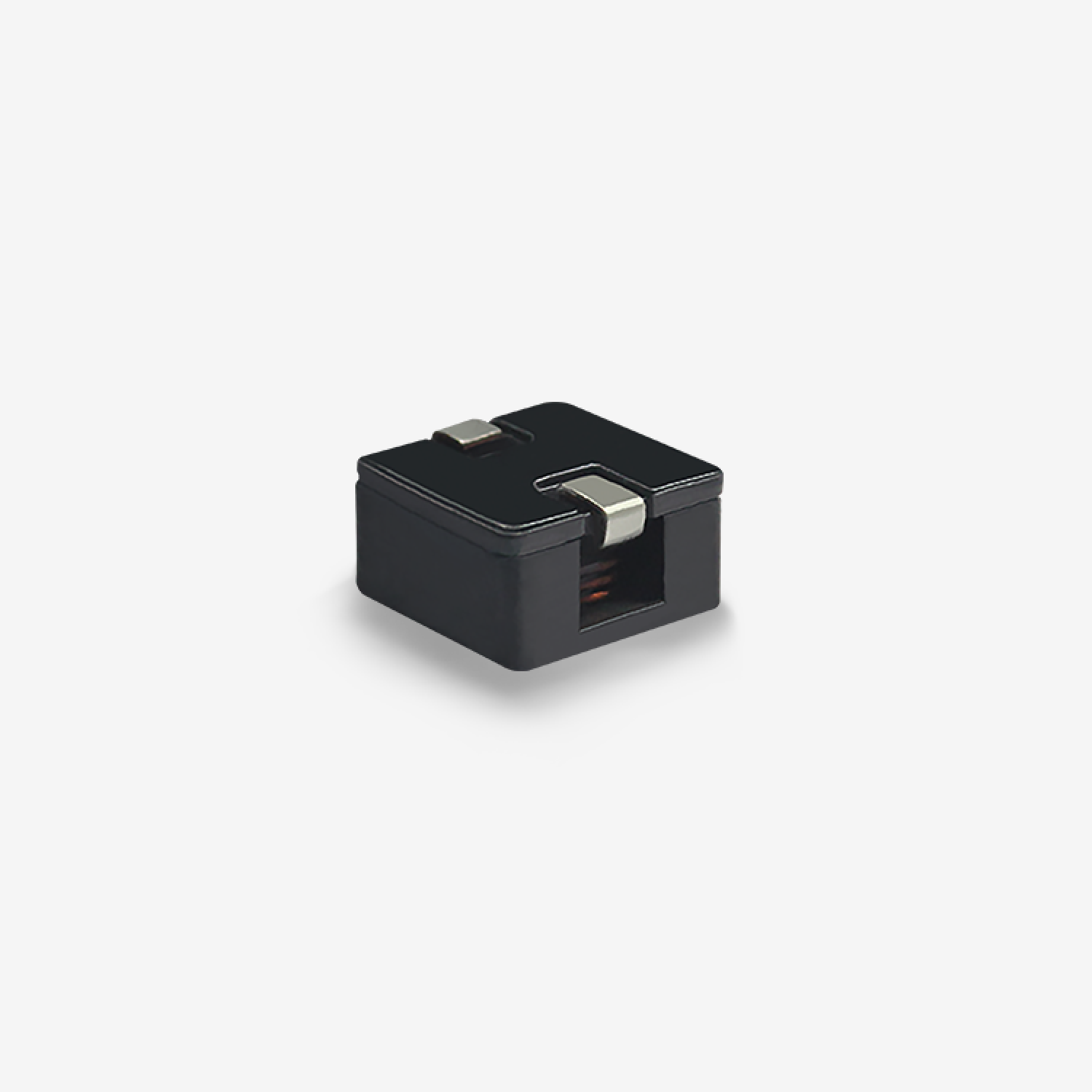

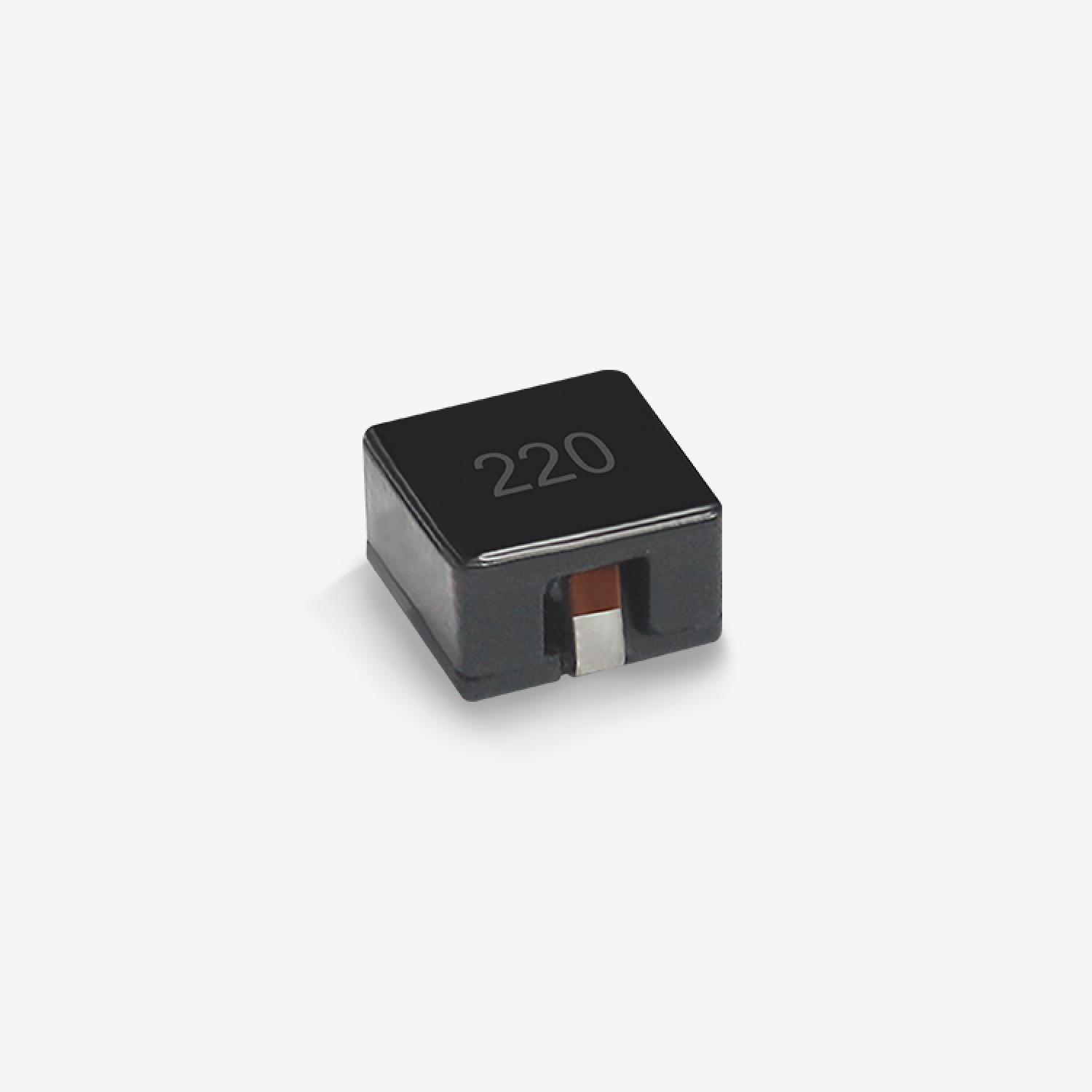

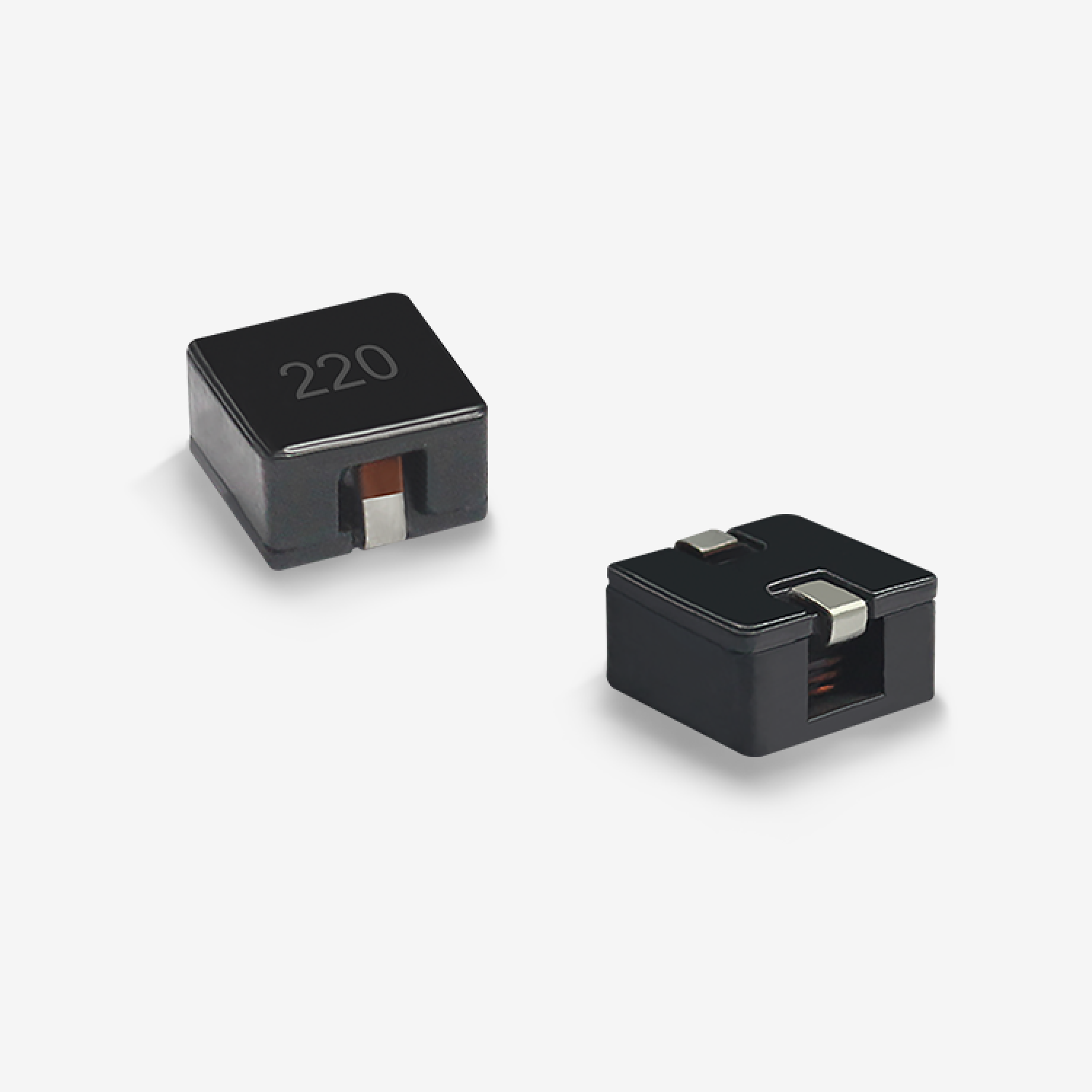

◾ Низкие потери, высокая эффективность, широкий диапазон частот применения и области применения.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Рабочая температура: от −55 °C до +170 °C (включая самонагрев).

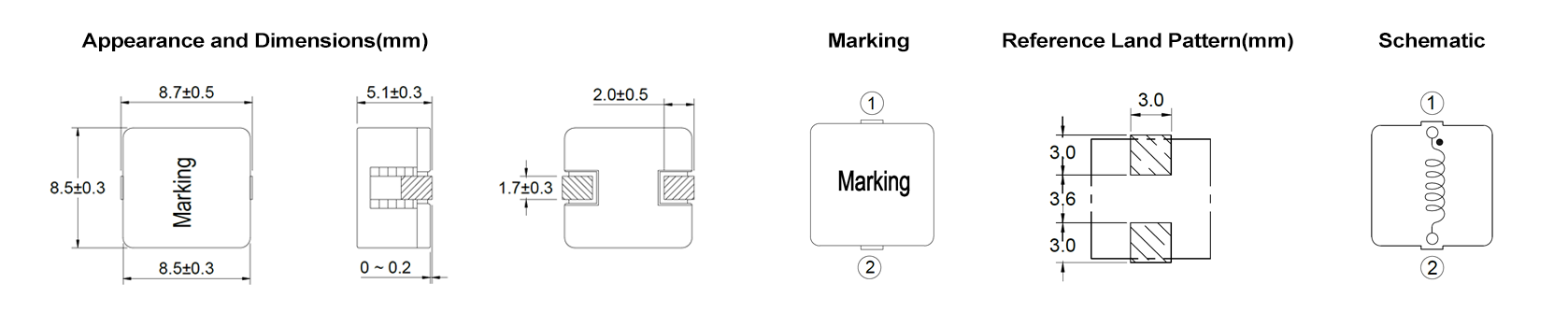

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Ядро материал |
Уровень AEC |
| CSBX0850-R33M | 0.33 | 0.68 | 50 | 29 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-R62M | 0.62 | 1.34 | 40 | 23 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-1R0M | 1 | 1.92 | 30 | 21 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-1R5M | 1.5 | 2.9 | 25 | 17.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-2R0M | 2 | 4.07 | 21 | 14.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-2R7M | 2.7 | 4.97 | 19 | 13 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-3R5M | 3.5 | 6.78 | 16 | 11.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-4R3M | 4.3 | 8.02 | 14.5 | 10.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-5R2M | 5.2 | 10.5 | 13 | 9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-6R2M | 6.2 | 12.5 | 12 | 8.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-7R5M | 7.5 | 16.1 | 11 | 7.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-8R7M | 8.7 | 17.7 | 10 | 7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-100M | 10 | 19 | 9.5 | 6.7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-130M | 13 | 27.5 | 8.3 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-150M | 15 | 33.5 | 7.8 | 5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-180M | 18 | 37.5 | 7 | 4.8 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-220M | 22 | 37.5 | 5.5 | 4.8 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
Применение
◾ Материнские платы
◾ Промышленные компьютеры
◾ DC-DC преобразователи
◾ Регуляторы переключения с высоким током
◾Многофазные импульсные стабилизаторы напряжения
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBX0850.pdf
