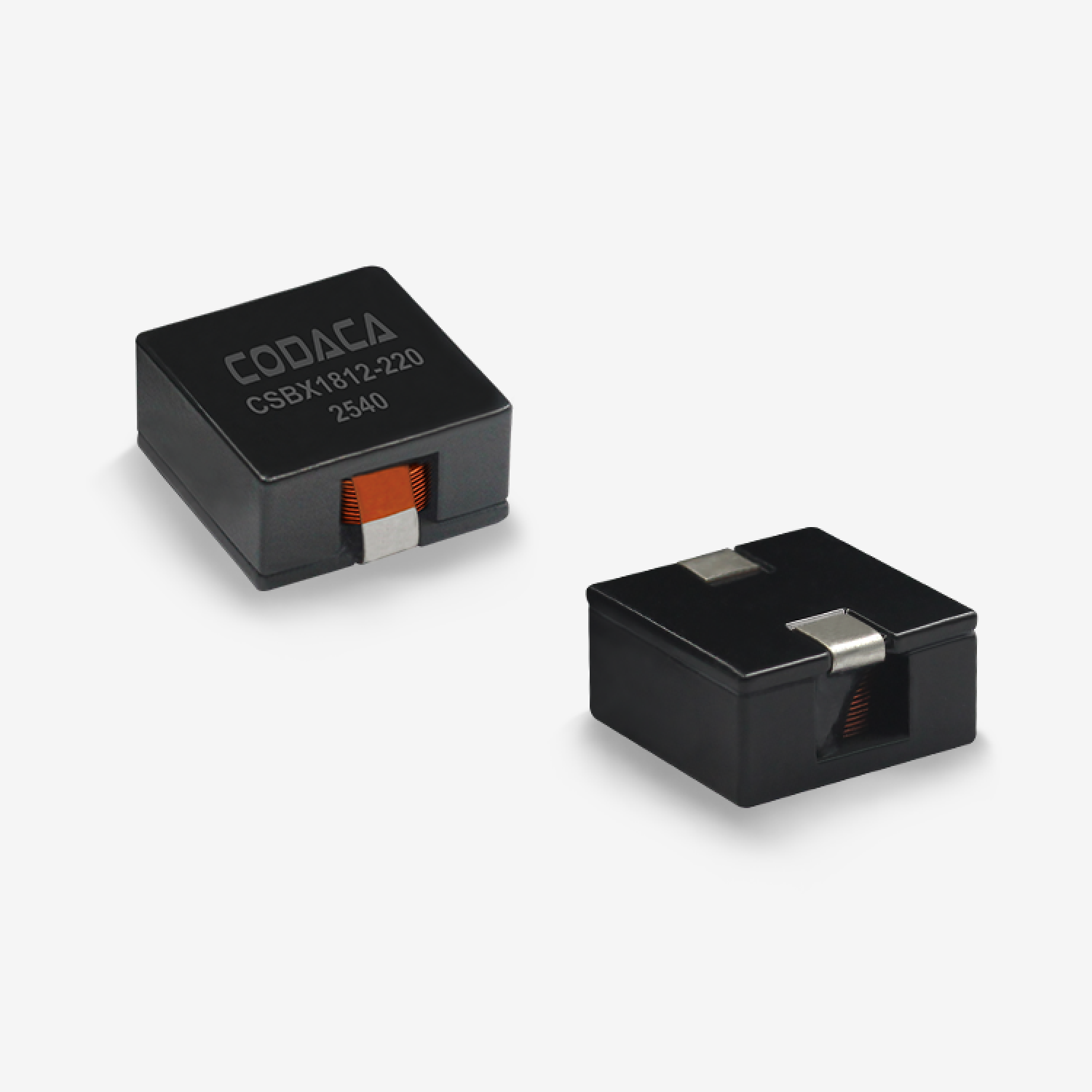

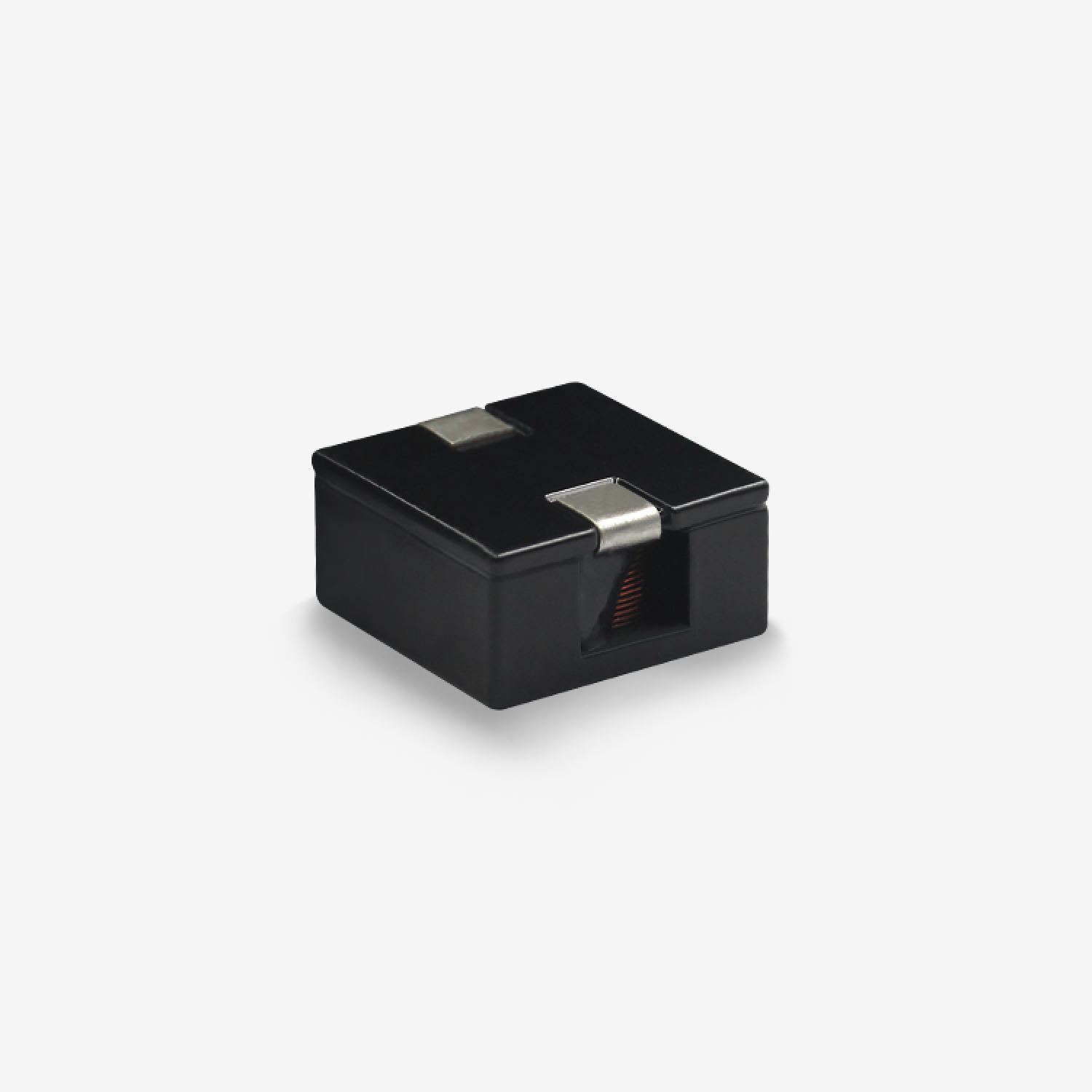

◾ Низкие потери, высокая эффективность, широкий диапазон частот применения и области применения.
◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Рабочая температура: от -55 ℃ до +170 ℃ (включая самоогрев).
Электрические характеристики

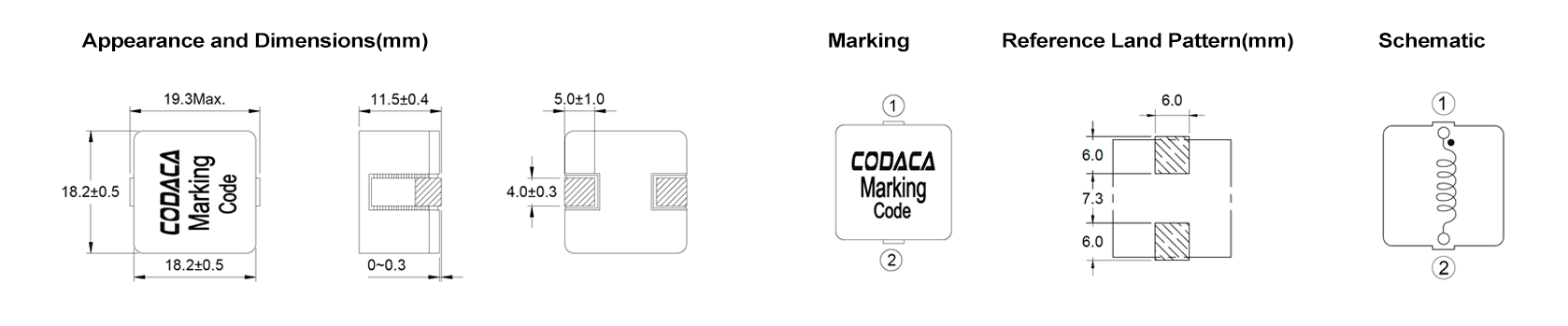

| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Ядро материал |
Уровень AEC |
| CSBX1812-1R5M | 1.5 | 0.75 | 75 | 45 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-2R2M | 2.2 | 1 | 65 | 38 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-3R0M | 3 | 1.3 | 55 | 35 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-4R3M | 4.3 | 1.54 | 48 | 32 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-5R3M | 5.3 | 1.9 | 42 | 29 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-6R8M | 6.8 | 2.34 | 37 | 26 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-8R2M | 8.2 | 3 | 33 | 23 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-100M | 10 | 3.5 | 30 | 21.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-150M | 15 | 5.3 | 24 | 17.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-220M | 22 | 8.2 | 20 | 14 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-270M | 27 | 10.6 | 18 | 12.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-330M | 33 | 11.1 | 17 | 12 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-370M | 37 | 14.7 | 16 | 10.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-560M | 56 | 22.3 | 13 | 8.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-650M | 65 | 23.9 | 12 | 8.2 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBX1812-820M | 82 | 23.9 | 8.8 | 8.2 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
Применение
◾ Материнские платы
◾Видеокарты
◾ DC-DC преобразователи
◾Многофазные импульсные стабилизаторы напряжения
◾ Регуляторы переключения с высоким током
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBX1812.pdf
