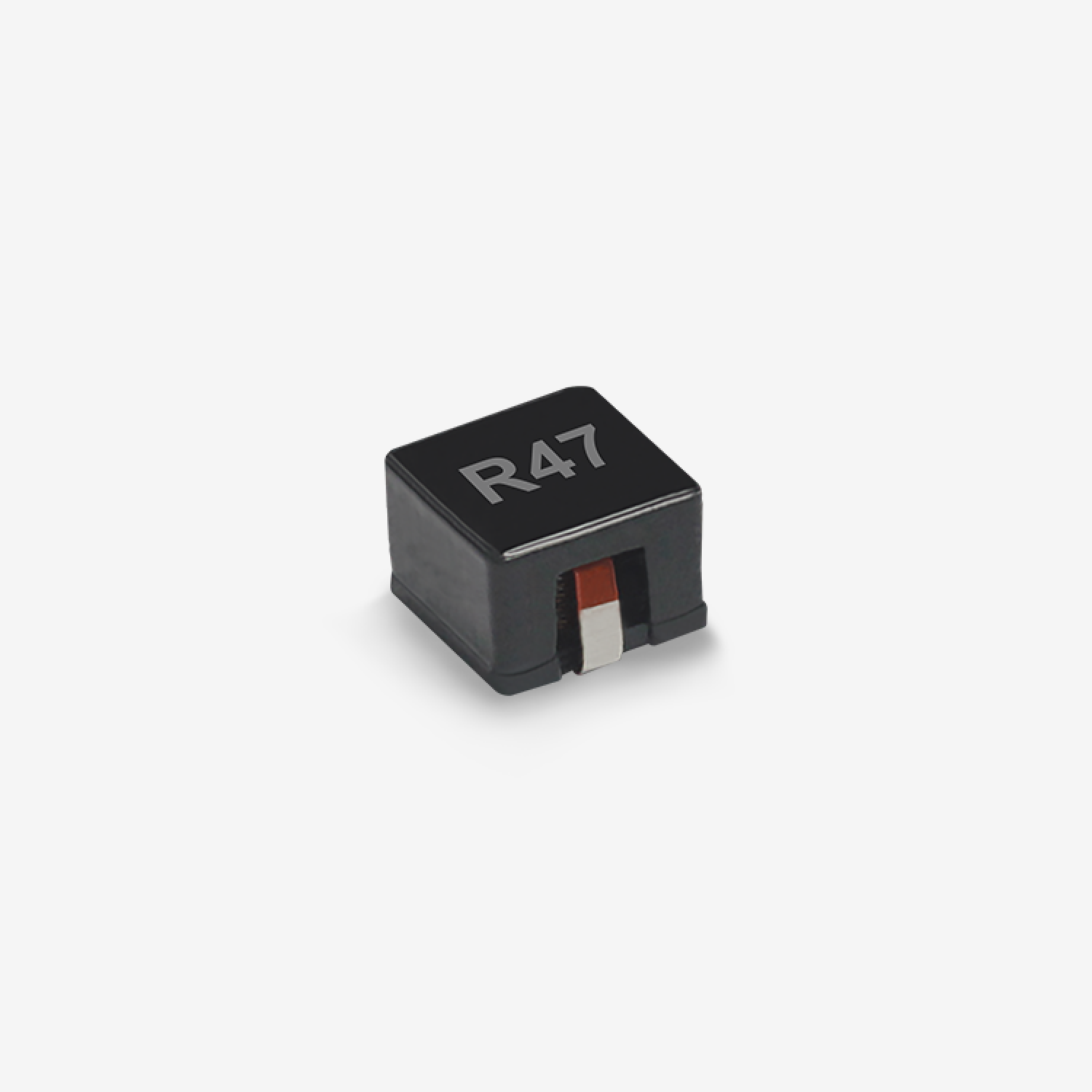

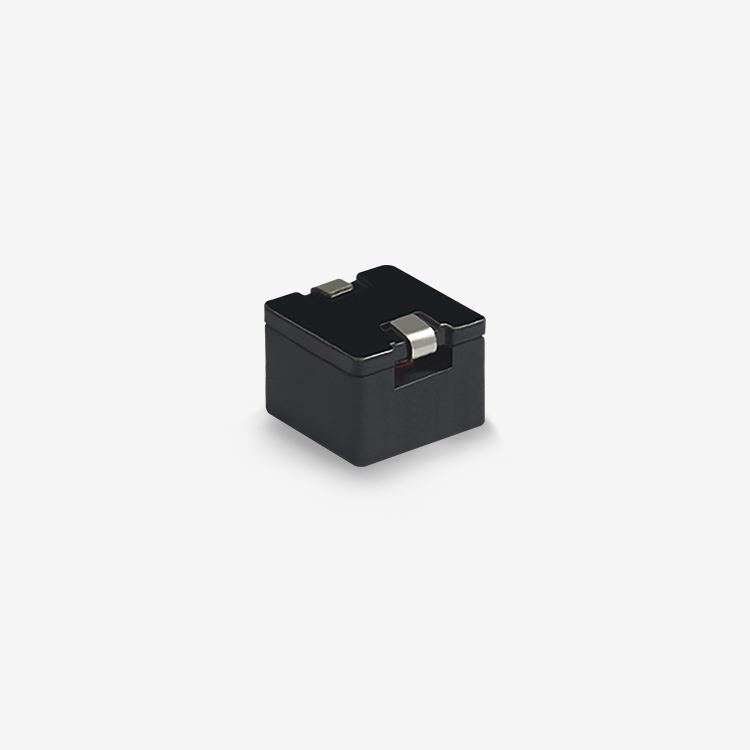

◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Плоская проводниковая обмотка, достигает низкого постоянного сопротивления.
◾ Низкие потери, высокая эффективность, широкий диапазон частот применения и области применения.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.

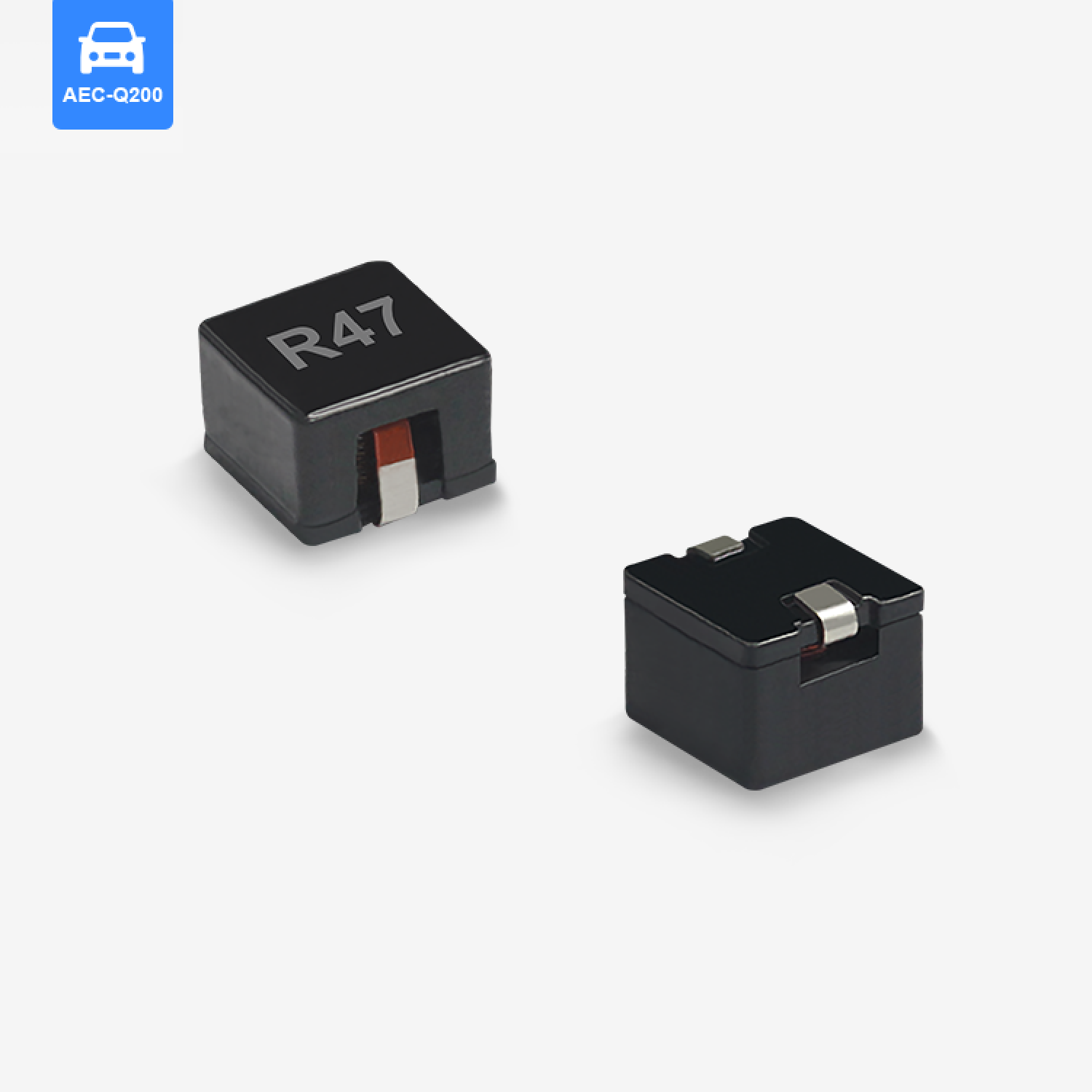

◾ Продукция, соответствующая стандарту AEC-Q200.
Рабочая температура: -55°C +170°C ((включая самонагрев).

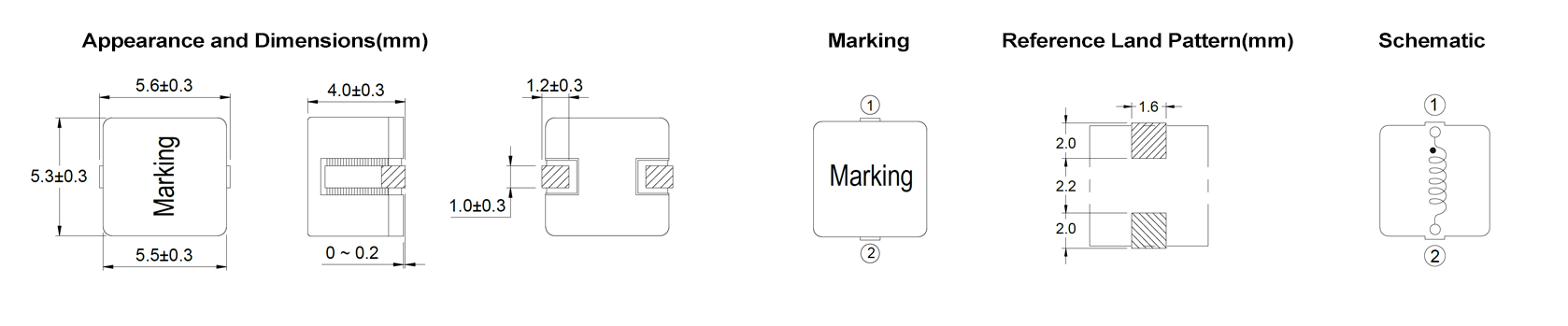

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Ядро материал |
Уровень AEC |
| CSBX0540-R22M | 0.22 | 1.2 | 30 | 25 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-R33M | 0.33 | 1.8 | 24 | 21 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-R47M | 0.47 | 2.55 | 19 | 17 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-R68M | 0.68 | 3.8 | 15 | 14 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-1R0M | 1 | 4.75 | 13 | 12 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-1R5M | 1.5 | 8.25 | 11 | 9 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-2R2M | 2.2 | 11.3 | 9 | 8.2 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-3R3M | 3.3 | 17.1 | 7.5 | 5.8 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-4R5M | 4.5 | 24.5 | 5.9 | 4.7 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
| CSBX0540-5R6M | 5.6 | 28.5 | 5.5 | 4.5 | -55~+170 | 5.6 | 5.3 | 4 | SMD | Y | Композит | 0 |
Применение
◾ Графические карты
◾ Промышленные компьютеры
◾ DC-DC преобразователи
◾Материнские платы
◾Регуляторы переключения высокого тока
Примечания
◾Все данные тестируются при температуре окружающей среды 25℃.
◾Условия измерения индуктивности при 100kHz, 0.5V.
◾Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾Ток повышения температуры: фактическое значение постоянного тока, при котором повышение температуры составляет ΔT50℃(Ta=25℃).
◾Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном приложении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSBX0540.pdf
