◾ Магнитная экранированная структура: отличное сопротивление электромагнитным помехам (EMI).
◾ Композитная структура, ультранизкий уровень шума.
◾ Низкие потери, высокая эффективность, широкий диапазон рабочих частот.
◾ Легкий дизайн, экономия пространства, подходит для высокоплотного SMT.
◾ Изготовлено из порошка низкопотерьного сплава, низкое сопротивление, небольшая паразитная емкость.
◾ Продукция, соответствующая стандарту AEC-Q200.
◾ Рабочая температура: -40℃ ～ +125℃ (включая повышение температуры катушки).

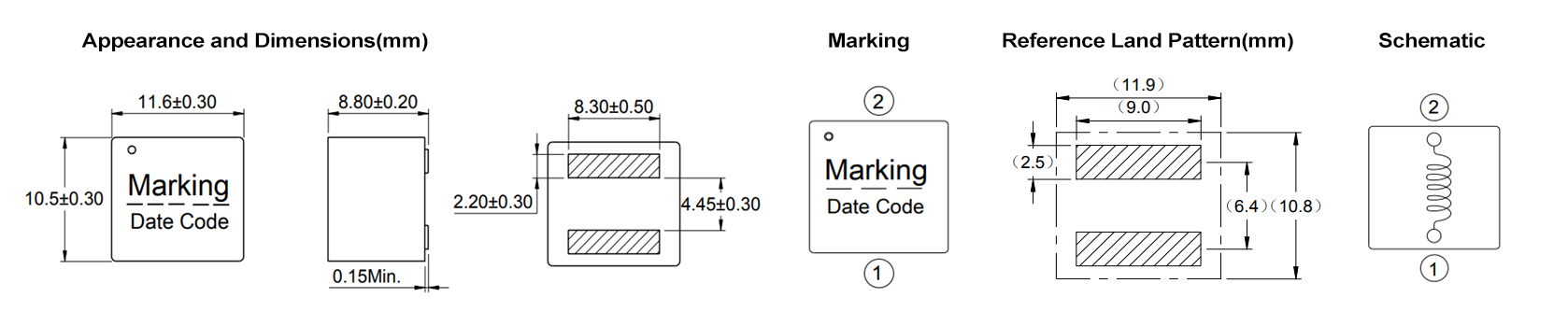

Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| CSEC1090-1R5M | 1.50 | 2.24 | 49.00 | 28.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Порошковый сплав | 1 |
| CSEC1090-3R3M | 3.30 | 4.91 | 32.00 | 20.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Порошковый сплав | 1 |
| CSEC1090-4R7M | 4.70 | 6.01 | 30.00 | 19.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Порошковый сплав | 1 |
| CSEC1090-5R6M | 5.60 | 7.08 | 29.00 | 18.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Порошковый сплав | 1 |
| CSEC1090-120M | 12.0 | 16.00 | 20.50 | 12.00 | -40~125 | 11.60 | 10.50 | 8.80 | SMD | Y | Порошковый сплав | 1 |
Применение
◾ Устройства с батарейным питанием
◾ DC-DC преобразователи
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
CSEC1090.pdf
