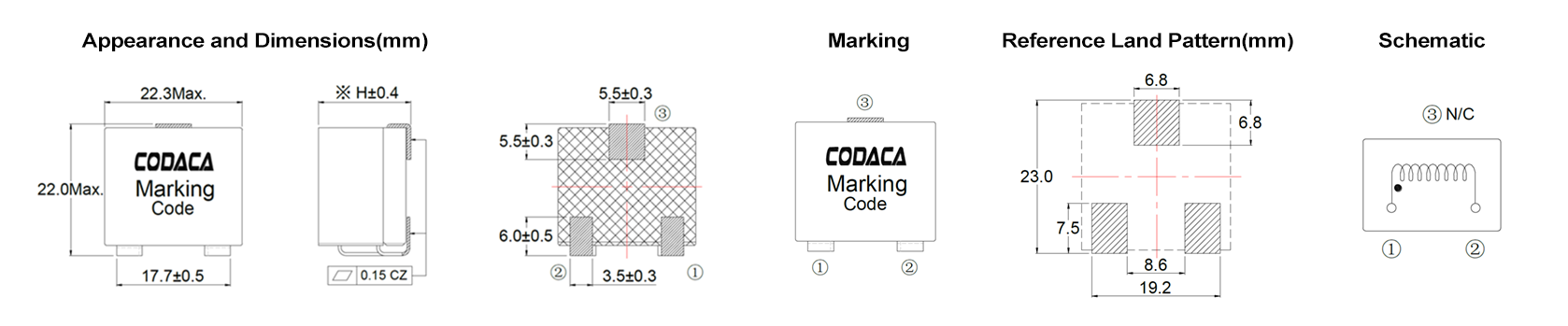

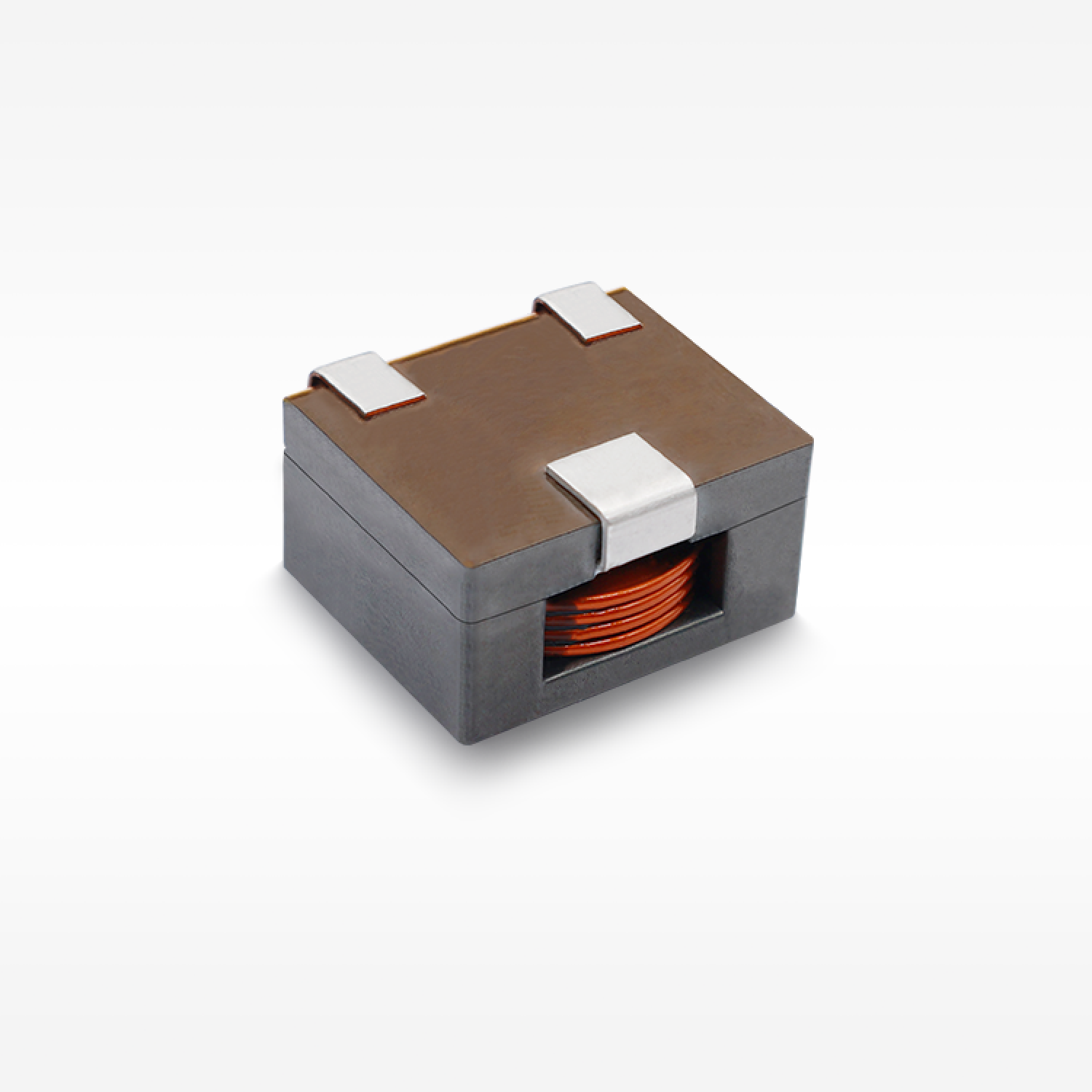

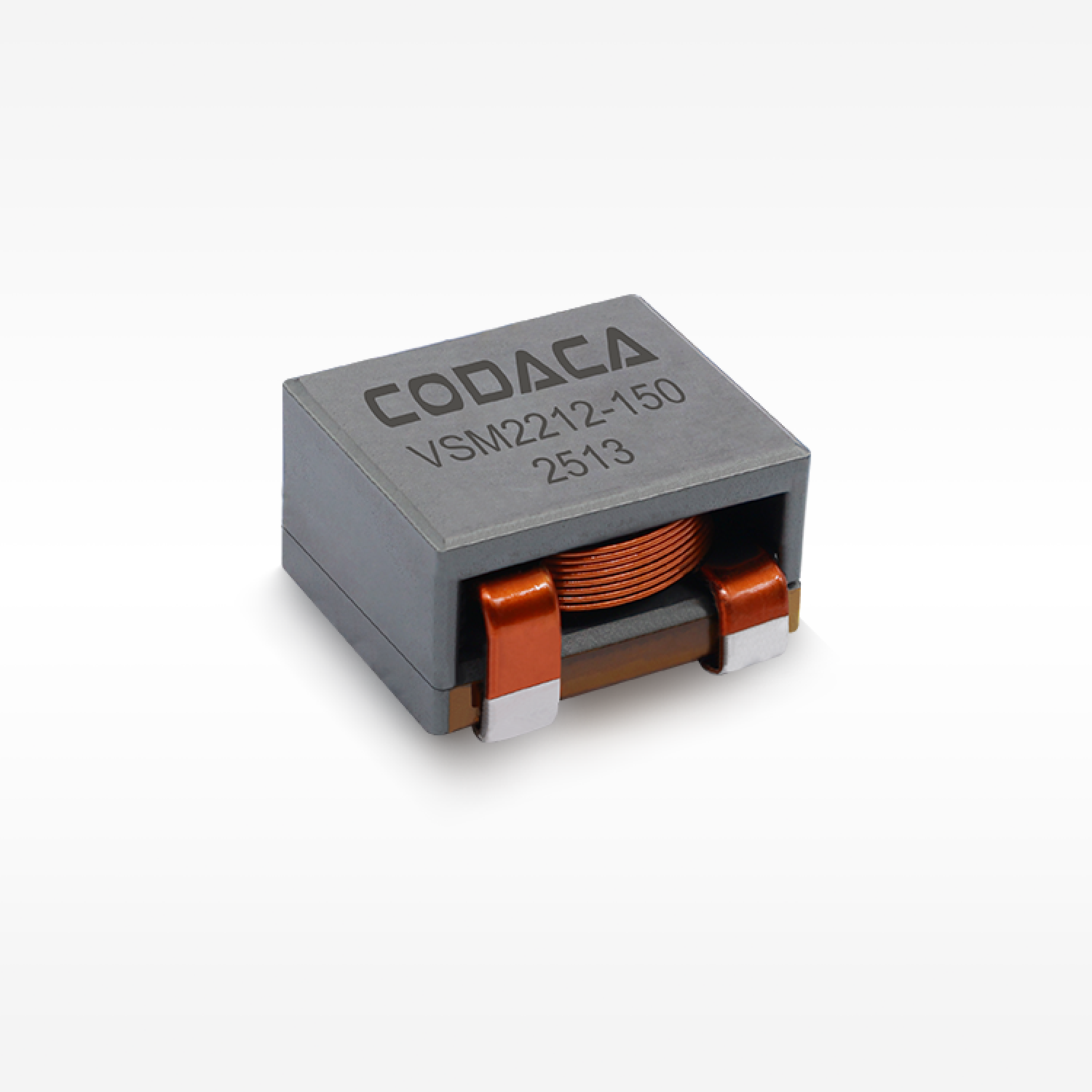

◾ Трехконтактная сварная конструкция, надежная сварка, лучшая устойчивость к вибрации.
◾ Плоская намотка провода, хороший отвод тепла и низкий подъем температуры.
◾ Замкнутая магнитная цепь, эффективно предотвращающая утечку магнитного поля и внешние помехи.
◾ Рабочая температура: -55℃ ～ +155℃ (включая повышение температуры катушки).

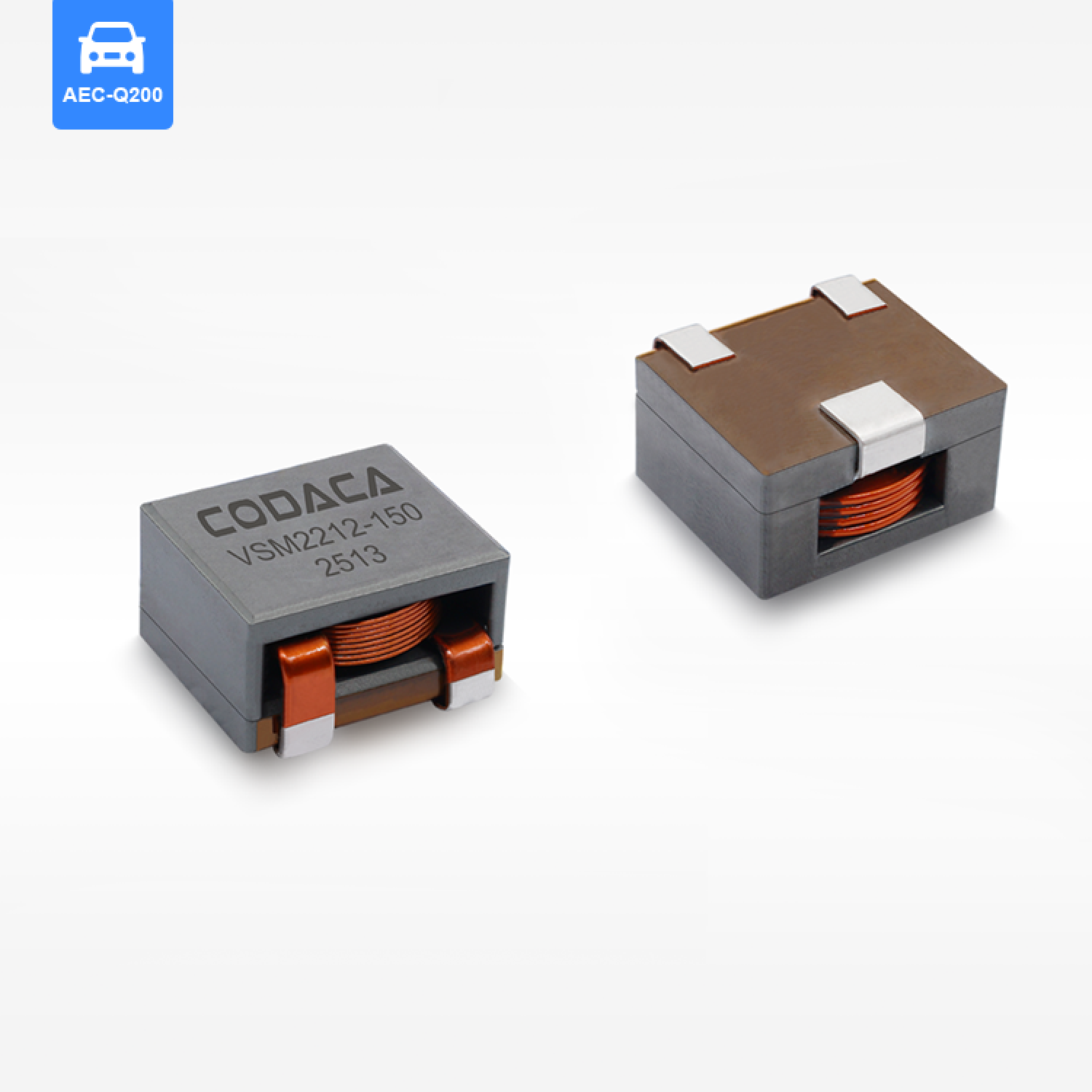

◾ Соответствует стандарту AEC-Q200.
Электрические характеристики
| Номер детали | Индуктивность (μH) | DCR Тип (mΩ) | Isat (A) | Irms (A) | Рабочая (℃) | Длина (мм) | Ширина (мм) | Высота (мм) | Монтаж | Экранирование | Материал сердечника | Уровень AEC |
| VSM2210-1R0K | 1.00 | 0.55 | 50.0 | 30.0 | -55~+155 | 22.3 | 22.00 | 9.80 | SMD | Y | Феррит | 0 |
| VSM2211-1R5K | 1.50 | 0.80 | 50.0 | 30.0 | -55~+155 | 22.3 | 22.00 | 10.70 | SMD | Y | Феррит | 0 |
| VSM2212-2R2K | 2.20 | 1.00 | 43.0 | 30.0 | -55~+155 | 22.3 | 22.00 | 12.10 | SMD | Y | Феррит | 0 |
| VSM2214-3R3K | 3.30 | 1.20 | 34.0 | 30.0 | -55~+155 | 22.3 | 22.00 | 14.10 | SMD | Y | Феррит | 0 |
| VSM2210-4R7K | 4.70 | 2.00 | 22.0 | 19.0 | -55~+155 | 22.3 | 22.00 | 9.80 | SMD | Y | Феррит | 0 |
| VSM2210-6R8K | 6.80 | 2.40 | 19.0 | 19.0 | -55~+155 | 22.3 | 22.00 | 9.80 | SMD | Y | Феррит | 0 |
| VSM2211-100K | 10.00 | 3.30 | 18.3 | 19.0 | -55~+155 | 22.3 | 22.00 | 10.70 | SMD | Y | Феррит | 0 |
| VSM2212-150K | 15.00 | 4.20 | 15.3 | 19.0 | -55~+155 | 22.3 | 22.00 | 12.10 | SMD | Y | Феррит | 0 |
| VSM2214-200K | 20.00 | 5.50 | 14.3 | 19.0 | -55~+155 | 22.3 | 22.00 | 14.10 | SMD | Y | Феррит | 0 |
| VSM2214-290K | 29.00 | 5.90 | 11.0 | 19.0 | -55~+155 | 22.3 | 22.00 | 14.10 | SMD | Y | Феррит | 0 |
| VSM2214-350K | 35.00 | 5.90 | 9.3 | 19.0 | -55~+155 | 22.3 | 22.00 | 14.10 | SMD | Y | Феррит | 0 |
Применение
◾ Сервер
◾ Высокотоковые источники питания
◾ Устройства с батарейным питанием
◾ DC/DC преобразователи
ЗАМЕТКИ
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
VSM22.pdf
