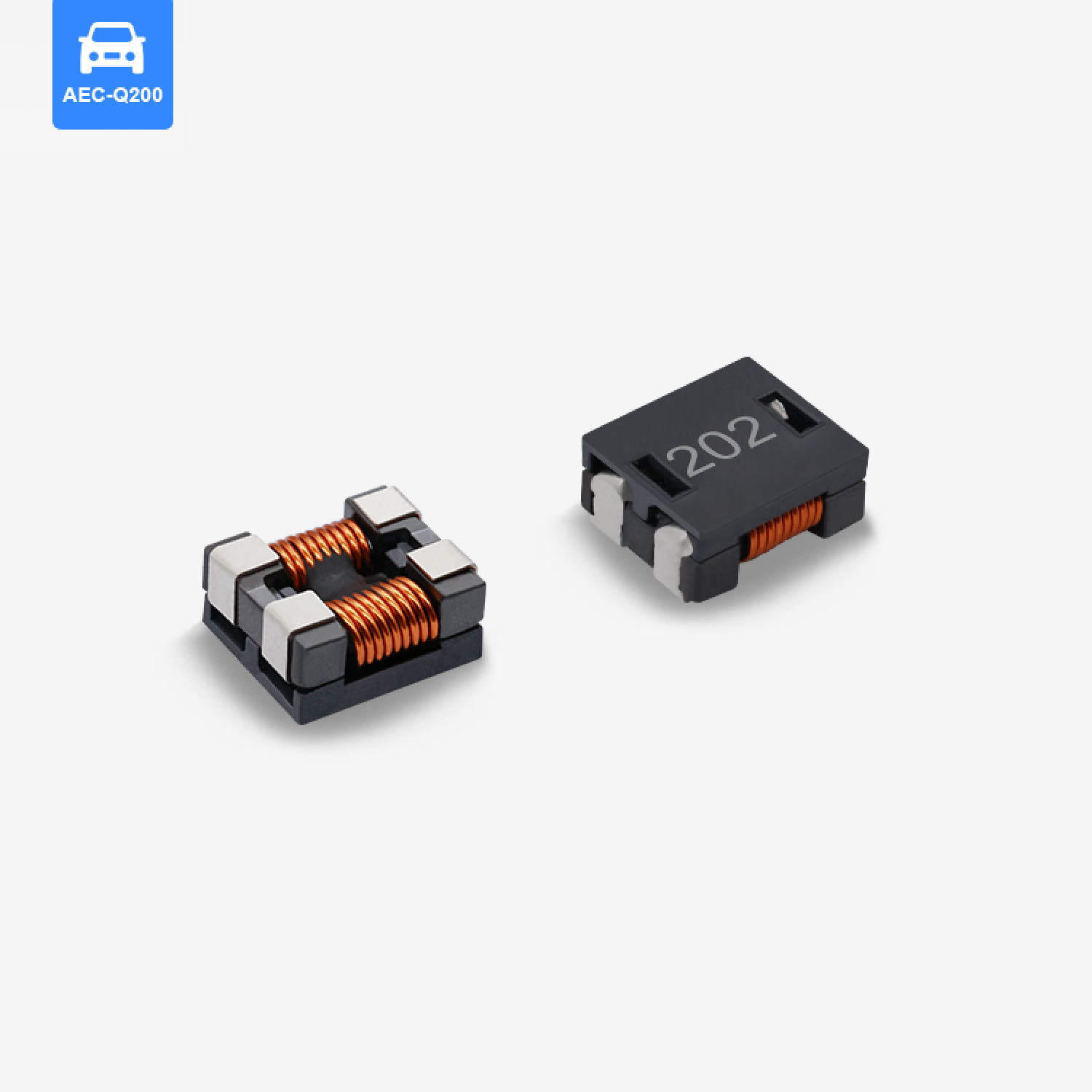

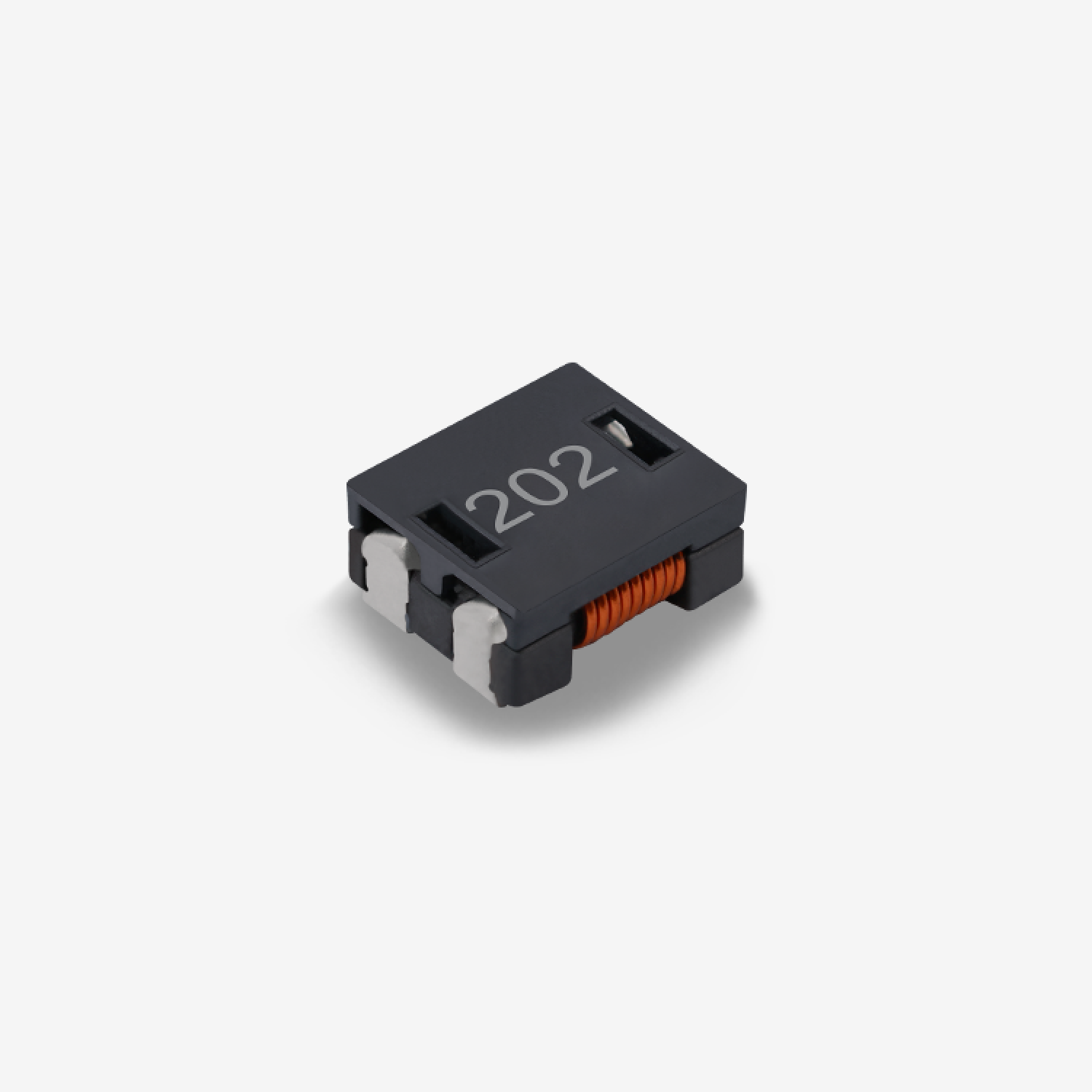

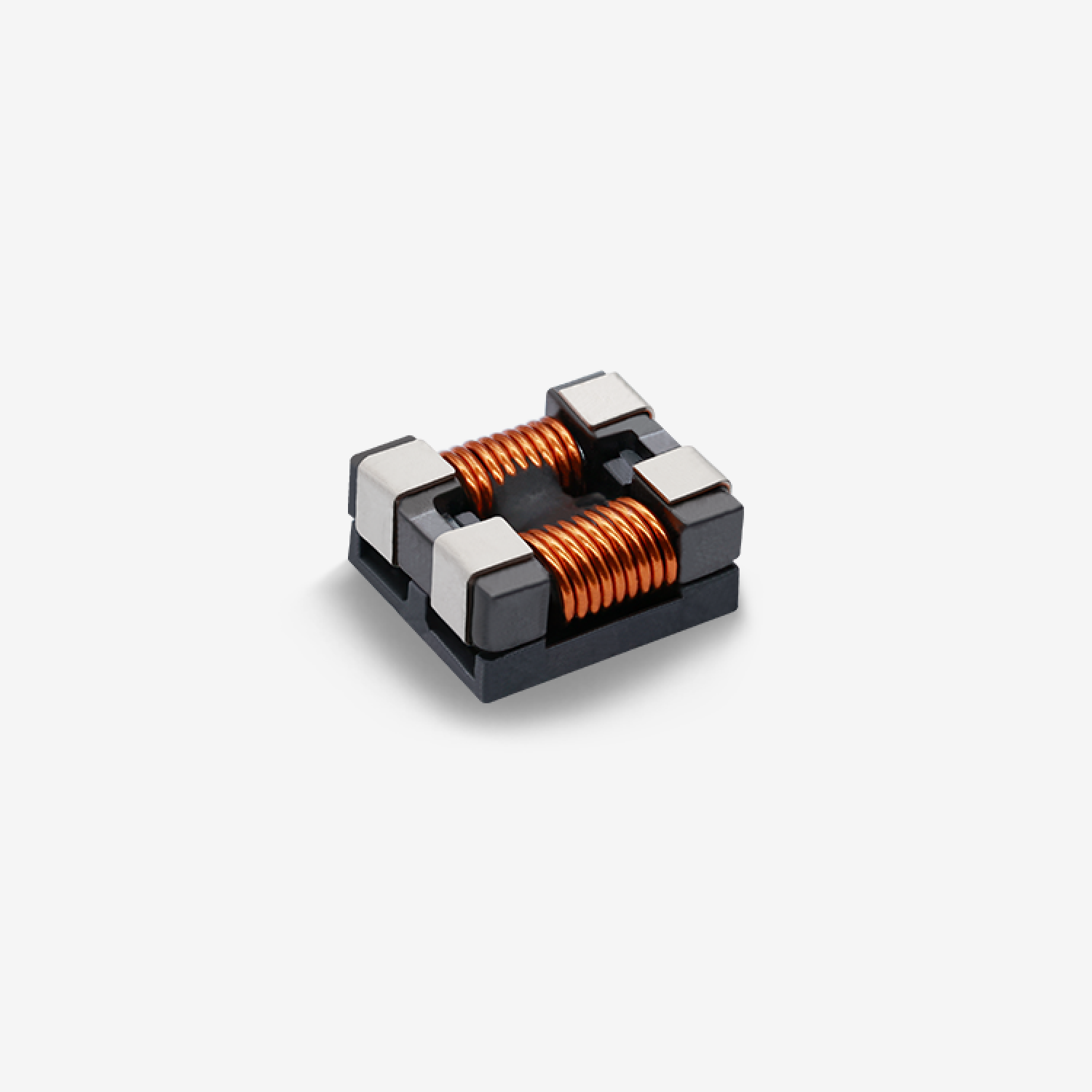

◾ Отличные характеристики импеданса, что делает его отличным для подавления общего режима шума.
◾ Низкопрофильный дизайн делает его оптимальным для поверхностного монтажа.
◾ Меры против шумов общего режима в силовых линиях для различных DC силовых линий, мультимедийных устройств и различных электронных устройств, включая автомобильные силовые установки.
◾ Рабочая температура: -50 ℃ ~ +150 ℃ (включая повышение температуры катушки).
Электрические характеристики
| Номер детали | Индуктивность (μH) |
Пиковое сопротивление (KΩ) |

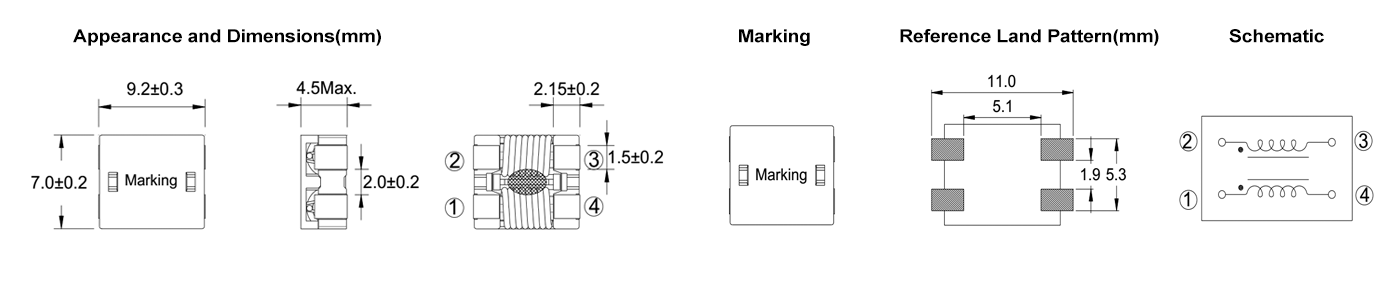

DCR Макс (mΩ) | Номинальный ток(A) | Номинальное напряжение(V) | Длина (мм) | Ширина (мм) | Высота (мм) |
| VSTP0950-301 | 2.40 | 400@300MHz | 4.65 | 6.00 | 80 | 9.20 | 7.00 | 4.50 |
| VSTP0950-701 | 7.30 | 700@200MHz | 7.20 | 5.00 | 80 | 9.20 | 7.00 | 4.50 |
| VSTP0950-102 | 8.80 | 1000@200MHz | 8.8 | 4.00 | 80 | 9.20 | 7.00 | 4.50 |
| VSTP0950-152 | 14.00 | 1500@100MHz | 11.2 | 3.00 | 80 | 9.20 | 7.00 | 4.50 |
| VSTP0950-202 | 17.00 | 2000@100МГц | 19.7 | 2.50 | 80 | 9.20 | 7.00 | 4.50 |
Применение
◾ Автомобильные силовые агрегаты
Примечания
◾ Все данные тестируются при температуре окружающей среды 25℃.
◾ Условия измерения индуктивности при 100kHz, 0.5V.
◾ Ток насыщения: фактическое значение постоянного тока, при котором индуктивность уменьшается на 30% от своего начального значения.
◾ Текущий подъем температуры: фактическое значение постоянного тока, когда подъем температуры составляет ΔT50℃(Ta=25℃).
◾ Специальное напоминание: проектирование схемы, размещение компонентов, размер и толщина печатной платы, система охлаждения и т.д.
◾ Все это повлияет на температуру продукта. Пожалуйста, проверьте температуру продукта в конечном применении.
Сохранить
◾ Условия хранения продукта в упаковке: температура 5～40℃, RH≤70%.
◾ Если вынимаете для использования, оставшиеся продукты должны быть запечатаны в пластиковые пакеты и сохранены в соответствии с вышеуказанными условиями, чтобы избежать окисления выводов (электродов), что может повлиять на состояние пайки.
◾ Хранение Codaca Электронных компонентов дольше 12 месяцев не рекомендуется, поскольку это может привести к их старению. В результате могут возникнуть проблемы с пайкой. Поэтому все продукты должны быть использованы в течение 12 месяцев с момента отгрузки.
◾ Не храните продукты в неподходящих условиях хранения, таких как места, подверженные высоким температурам, высокой влажности, пыли или коррозии.
◾ Всегда обращайтесь с продуктами осторожно.
◾ Не касайтесь электродов голыми руками, так как выделения масла могут препятствовать пайке.
◾ Всегда обеспечивайте оптимальные условия для пайки.
Скачивание технического паспорта:
VSTP0950.pdf
