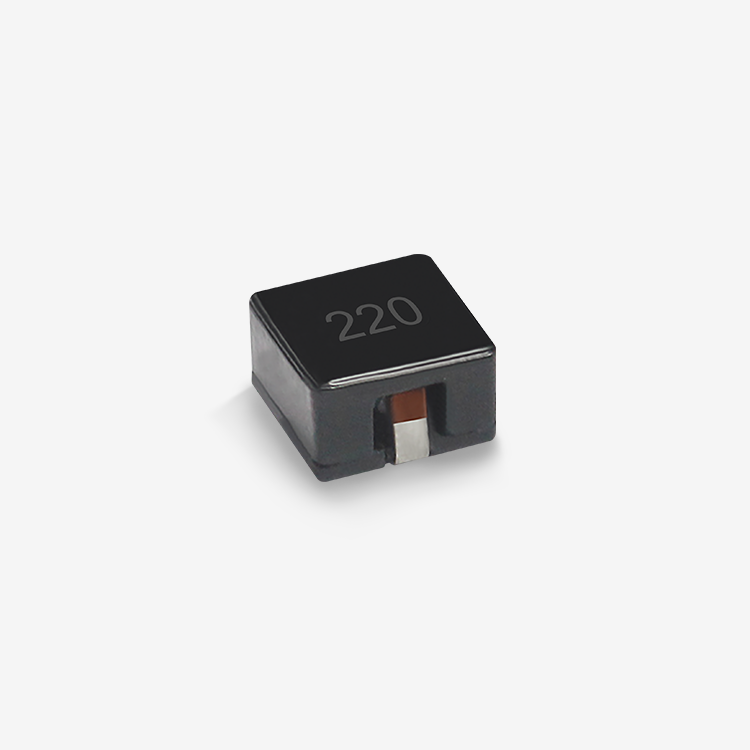

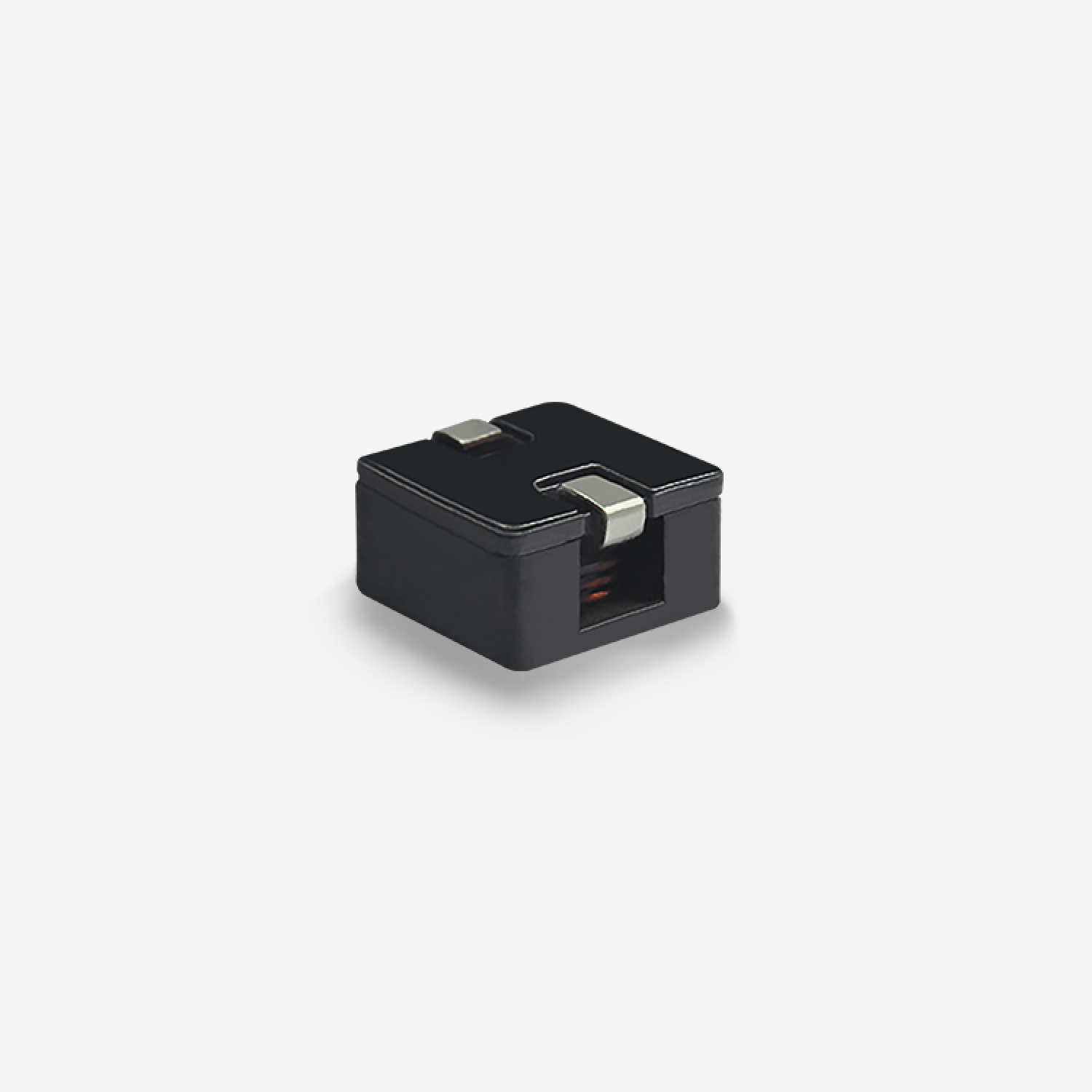

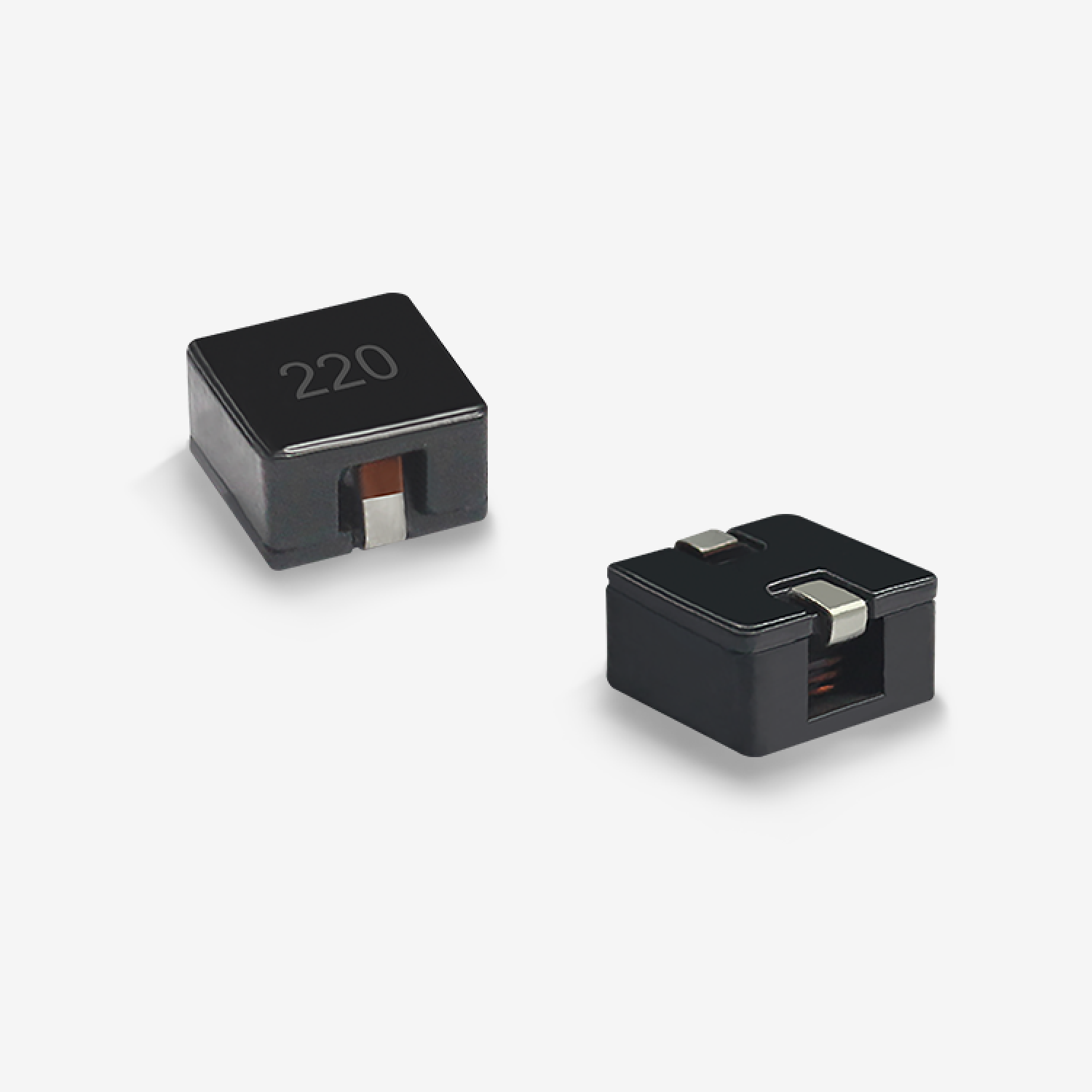

◾ Низькі втрати, висока ефективність, широкий діапазон частот та сфера застосування.
◾ Магнітна екранізована структура: відмінний опір електромагнітним перешкодам (EMI).
◾ Плоска обмотка дроту, досягає низького постійного опору.
◾ Легкий дизайн, економія простору, підходить для високощільного SMT.
◾ Робоча температура: від −55 °C до +170 °C (включаючи самонагрівання).

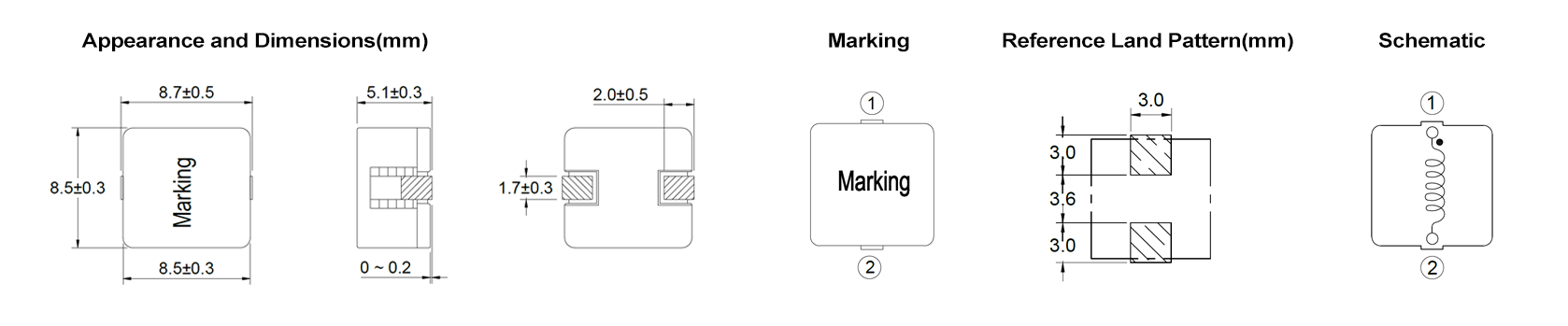

Електричні характеристики
| Номер деталі | Індуктивність (μH) | DCR Тип (мΩ) | Isat (A) | Irms (A) | Робоча температура (℃) | Довжина (мм) | Ширина (мм) | Висота (мм) | Монтаж | Екран | Корпус матеріал |
Клас AEC |
| CSBX0850-R33M | 0.33 | 0.68 | 50 | 29 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-R62M | 0.62 | 1.34 | 40 | 23 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-1R0M | 1 | 1.92 | 30 | 21 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-1R5M | 1.5 | 2.9 | 25 | 17.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-2R0M | 2 | 4.07 | 21 | 14.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-2R7M | 2.7 | 4.97 | 19 | 13 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-3R5M | 3.5 | 6.78 | 16 | 11.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-4R3M | 4.3 | 8.02 | 14.5 | 10.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-5R2M | 5.2 | 10.5 | 13 | 9 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-6R2M | 6.2 | 12.5 | 12 | 8.2 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-7R5M | 7.5 | 16.1 | 11 | 7.5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-8R7M | 8.7 | 17.7 | 10 | 7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-100M | 10 | 19 | 9.5 | 6.7 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-130M | 13 | 27.5 | 8.3 | 5.6 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-150M | 15 | 33.5 | 7.8 | 5 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-180M | 18 | 37.5 | 7 | 4.8 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
| CSBX0850-220M | 22 | 37.5 | 5.5 | 4.8 | -55~+170 | 8.7 | 8.5 | 5.1 | SMD | Y | Композит | Н |
Застосування
◾ Материнські плати
◾ Промислові комп'ютери
◾ DC-DC перетворювачі
◾ Регулятори перемикання високого струму
◾Багатофазні імпульсні стабілізатори
Примітки
◾ Всі дані тестуються при температурі навколишнього середовища 25℃.
◾ Умови вимірювання індуктивності при 100kHz, 0.5V.
◾ Ток насичення: фактичне значення постійного струму, коли індуктивність зменшується на 30% від початкового значення.
◾ Ток підвищення температури: фактичне значення постійного струму, коли підвищення температури становить ΔT50℃ (Ta=25℃).
◾ Спеціальне нагадування: проектування схеми, розміщення компонентів, розмір і товщина PCB, система охолодження тощо.
◾ Все це вплине на температуру продукту. Будь ласка, перевірте температуру продукту в остаточному застосуванні.
Зберегти
◾ Продукт у стані зберігання: температура 5～40℃, ВР≤70%.
◾ Якщо виймати для використання, залишкові продукти повинні бути запаковані в пластикові пакети та зберігатися відповідно до вищезазначених умов, щоб уникнути окислення терміналів (електродів), що вплине на стан пайки.
◾ Зберігання Codaca Електронних продуктів більше 12 місяців не рекомендується, оскільки у наслідок інших впливів, термінали можуть підвергнутися зниженню якості, що призведе до поганої з'єднуваності. Тому всі продукти мають бути використані протягом періоду 12 місяців від дати відгрузки.
◾ Не зберігайте продукти в неналежних умовах, таких як зони, схильні до високих температур, високої вологості, пилу або корозії.
◾ Завжди обробляйте продукти обережно.
◾ Не торкайтеся електродів безпосередньо голими руками, оскільки виділення олії можуть заважати пайці.
◾ Завжди забезпечуйте оптимальні умови для пайки.
Завантаження технічного листа:
CSBX0850.pdf
