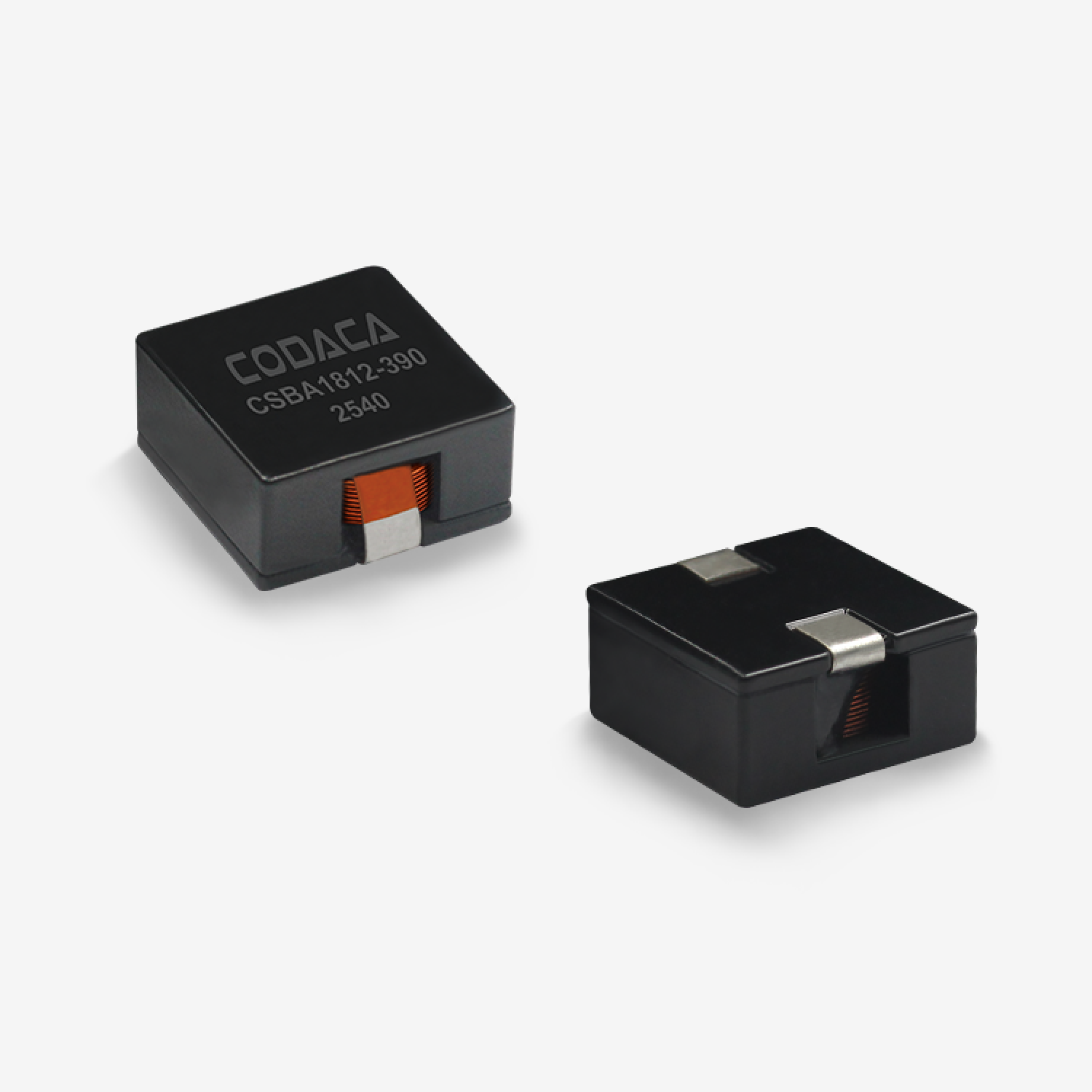

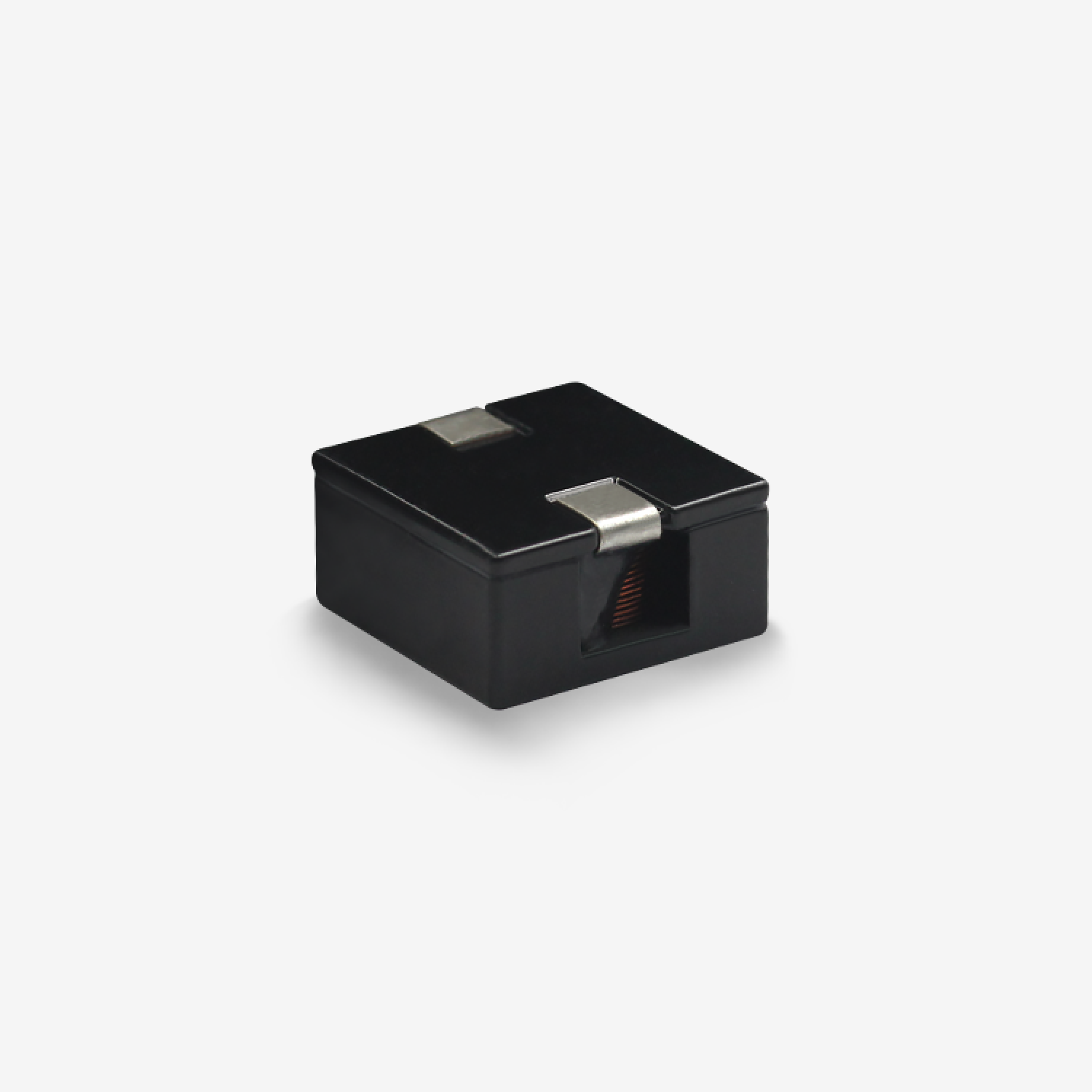

◾ Низькі втрати ядра при високочастотному застосуванні та придатність для розв'язку на базі GaN.
◾ Магнітна екранізована структура: відмінний опір електромагнітним перешкодам (EMI).
◾ Плоска обмотка дроту, досягає низького постійного опору.
◾ Легкий дизайн, економія простору, підходить для високощільного SMT.
◾ Робоча температура: від −55 °C до +170 °C (включаючи самонагрівання).

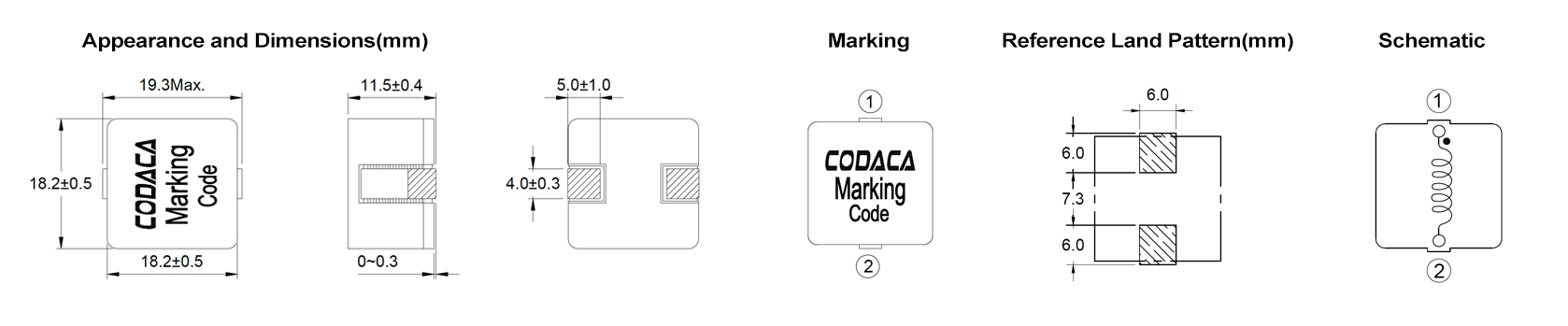

Електричні характеристики
| Номер деталі | Індуктивність (μH) | DCR Тип (мΩ) | Isat (A) | Irms (A) | Робоча температура (℃) | Довжина (мм) | Ширина (мм) | Висота (мм) | Монтаж | Екран |
Корпус матеріал |
Клас AEC |
| CSBA1812-1R3M | 1.3 | 0.75 | 55 | 45 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-1R9M | 1.9 | 1 | 50 | 38 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-2R7M | 2.7 | 1.3 | 42 | 35 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-3R6M | 3.6 | 1.65 | 39 | 31 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-4R6M | 4.6 | 2.02 | 34 | 28 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-5R8M | 5.8 | 2.5 | 30 | 26 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-6R8M | 6.8 | 3.2 | 28 | 23 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-8R2M | 8.2 | 3.65 | 26 | 21 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-100M | 10 | 4.35 | 23 | 19 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-150M | 15 | 6.7 | 19 | 15.5 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-220M | 22 | 10.6 | 16 | 12.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-270M | 27 | 11.7 | 14 | 11.8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-330M | 33 | 15.4 | 13 | 10.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-390M | 39 | 16.7 | 11.5 | 9.8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-480M | 48 | 23.4 | 11 | 8.3 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-560M | 56 | 25 | 9.5 | 8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
| CSBA1812-680M | 68 | 25 | 7.5 | 8 | -55~+170 | 19.3 | 18.2 | 11.5 | SMD | Y | Композит | Н |
Застосування
◾ Материнські плати
◾ DC-DC перетворювачі
◾ Регулятори перемикання високого струму
Примітки
◾ Всі дані тестуються при температурі навколишнього середовища 25℃.
◾ Умови вимірювання індуктивності при 100kHz, 0.5V.
◾ Ток насичення: фактичне значення постійного струму, коли індуктивність зменшується на 30% від початкового значення.
◾ Ток підвищення температури: фактичне значення постійного струму, коли підвищення температури становить ΔT50℃ (Ta=25℃).
◾ Спеціальне нагадування: проектування схеми, розміщення компонентів, розмір і товщина PCB, система охолодження тощо.
◾ Все це вплине на температуру продукту. Будь ласка, перевірте температуру продукту в остаточному застосуванні.
Зберегти
◾ Продукт у стані зберігання: температура 5～40℃, ВР≤70%.
◾ Якщо виймати для використання, залишкові продукти повинні бути запаковані в пластикові пакети та зберігатися відповідно до вищезазначених умов, щоб уникнути окислення терміналів (електродів), що вплине на стан пайки.
◾ Зберігання Codaca Електронних продуктів більше 12 місяців не рекомендується, оскільки у наслідок інших впливів, термінали можуть підвергнутися зниженню якості, що призведе до поганої з'єднуваності. Тому всі продукти мають бути використані протягом періоду 12 місяців від дати відгрузки.
◾ Не зберігайте продукти в неналежних умовах, таких як зони, схильні до високих температур, високої вологості, пилу або корозії.
◾ Завжди обробляйте продукти обережно.
◾ Не торкайтеся електродів безпосередньо голими руками, оскільки виділення олії можуть заважати пайці.
◾ Завжди забезпечуйте оптимальні умови для пайки.
Завантаження технічного листа:
CSBA1812.pdf
