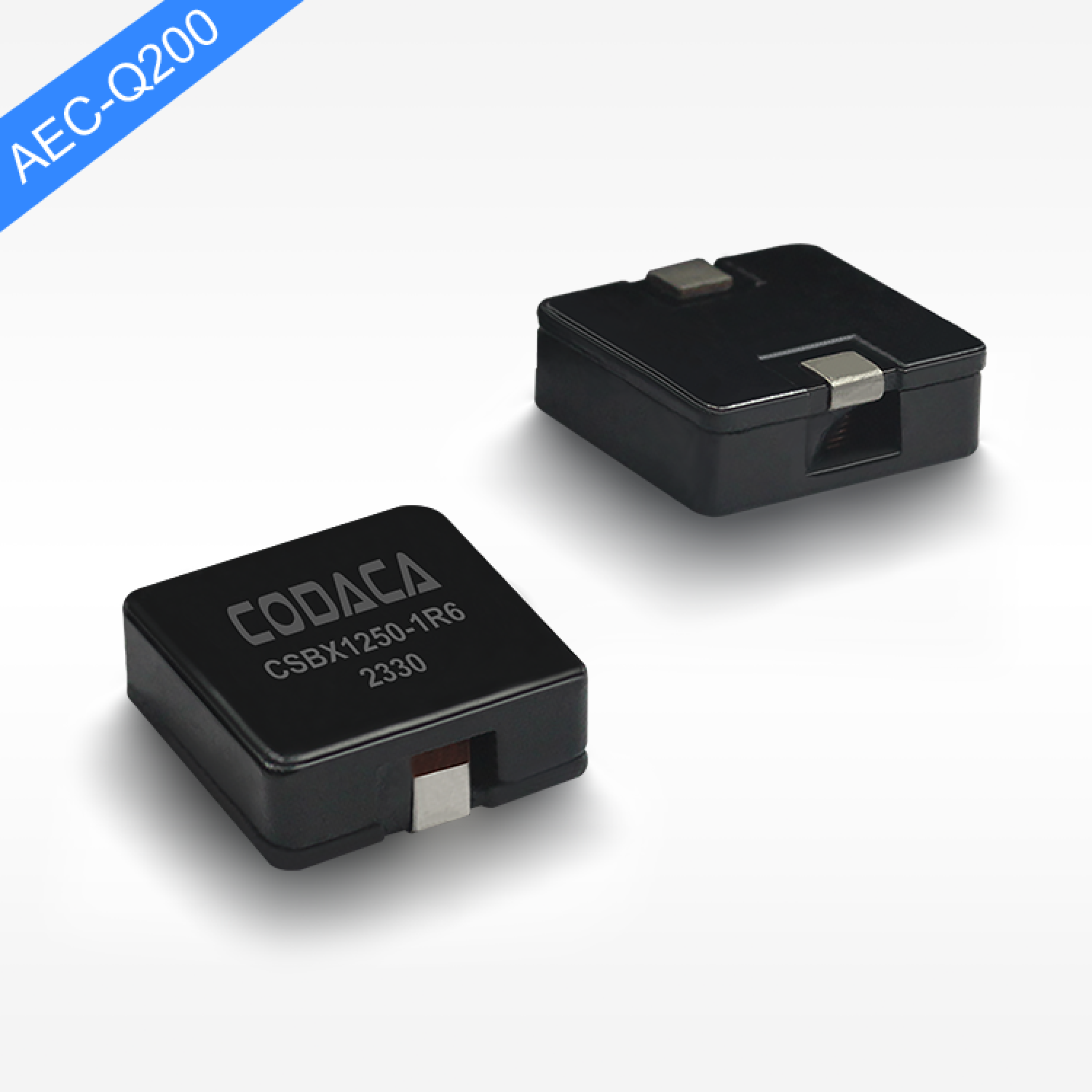

◾ Магнітна екранізована структура: відмінний опір електромагнітним перешкодам (EMI).
◾ Плоска обмотка дроту, досягає низького постійного опору.
◾ Низькі втрати, висока ефективність, широкий діапазон частот та сфера застосування.
◾ Легкий дизайн, економія простору, підходить для високощільного SMT.
◾ Продукти, що відповідають стандарту AEC-Q200.
◾ Робоча температура : -55℃ ～ +150℃(Включаючи підвищення температури котушки).
Електричні характеристики
| Номер деталі | Індуктивність (μH) | DCR Тип (мΩ) | Isat (A) | Irms (A) | Робоча температура (℃) | Довжина (мм) | Ширина (мм) | Висота (мм) | Монтаж | Екран | Матеріал сердечника | Клас AEC |
| CSBX1250-R19M | 0.19 | 0.48 | 100.00 | 32.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-R45M | 0.45 | 0.90 | 72.00 | 26.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-R82M | 0.82 | 1.60 | 55.00 | 24.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-1R0M | 1.00 | 1.43 | 51.00 | 25.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-1R6M | 1.60 | 2.30 | 43.00 | 22.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-2R2M | 2.20 | 3.37 | 35.00 | 18.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-3R3M | 3.30 | 4.64 | 30.00 | 16.50 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-4R5M | 4.50 | 6.46 | 26.00 | 14.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-5R6M | 5.60 | 8.00 | 23.00 | 12.00 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-6R8M | 6.80 | 10.30 | 20.50 | 10.30 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-8R2M | 8.20 | 10.30 | 17.50 | 10.30 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
| CSBX1250-100M | 10.00 | 13.50 | 16.00 | 8.80 | -55~150 | 13.80 | 12.80 | 4.70 | SMD | Y | Композит | 0 |
Застосування
◾ DC-DC перетворювач
◾ Промислове джерело живлення
◾ Телекомунікаційна енергетична система
Примітки
◾ Всі дані тестуються при температурі навколишнього середовища 25℃.
◾ Умови вимірювання індуктивності при 100kHz, 0.5V.
◾ Ток насичення: фактичне значення постійного струму, коли індуктивність зменшується на 30% від початкового значення.
◾ Ток підвищення температури: фактичне значення постійного струму, коли підвищення температури становить ΔT50℃ (Ta=25℃).
◾ Спеціальне нагадування: проектування схеми, розміщення компонентів, розмір і товщина PCB, система охолодження тощо.
◾ Все це вплине на температуру продукту. Будь ласка, перевірте температуру продукту в остаточному застосуванні.
Зберегти
◾ Продукт у стані зберігання: температура 5～40℃, ВР≤70%.
◾ Якщо виймати для використання, залишкові продукти повинні бути запаковані в пластикові пакети та зберігатися відповідно до вищезазначених умов, щоб уникнути окислення терміналів (електродів), що вплине на стан пайки.
◾ Зберігання Codaca Електронних продуктів більше 12 місяців не рекомендується, оскільки у наслідок інших впливів, термінали можуть підвергнутися зниженню якості, що призведе до поганої з'єднуваності. Тому всі продукти мають бути використані протягом періоду 12 місяців від дати відгрузки.
◾ Не зберігайте продукти в неналежних умовах, таких як зони, схильні до високих температур, високої вологості, пилу або корозії.
◾ Завжди обробляйте продукти обережно.
◾ Не торкайтеся електродів безпосередньо голими руками, оскільки виділення олії можуть заважати пайці.
◾ Завжди забезпечуйте оптимальні умови для пайки.
Завантаження технічного листа:
CSBX1250.pdf
