Geschirmte Leistungsinduktivitäten: Hochleistungs-Magnetkomponenten für moderne Elektronik

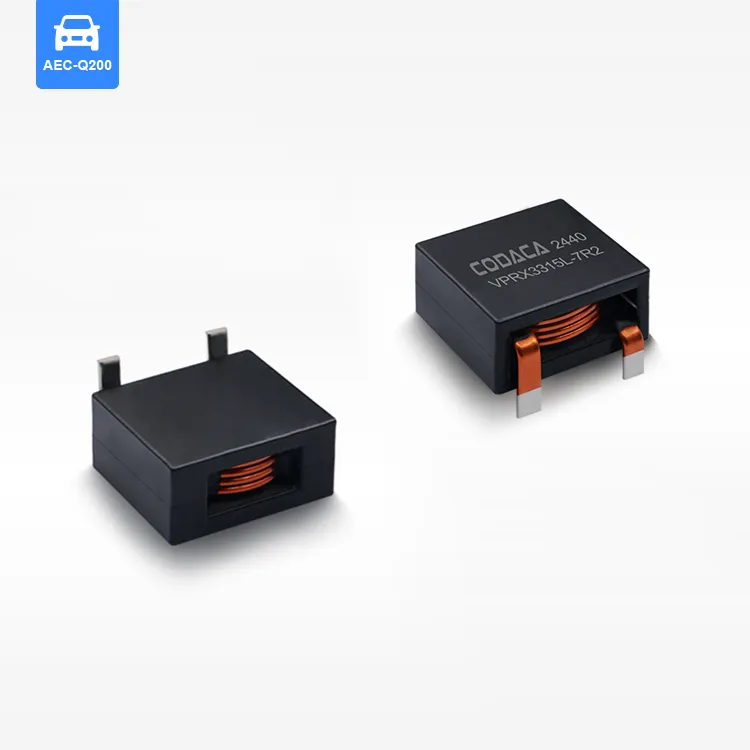

Die Störfestigkeitsunterdrückungsfähigkeit stellt den bedeutendsten Vorteil abgeschirmter Leistungsinduktivitäten dar und bietet unübertroffenen Schutz vor unerwünschten Signalwechselwirkungen. Herkömmliche nicht abgeschirmte Induktivitäten strahlen magnetische Felder ab, die benachbarte Bauteile beeinflussen können, was zu Signalverzerrungen, erhöhten Rauschpegeln und einer verminderten Systemleistung führt. Das integrierte Abschirmungssystem dieser speziellen Induktivitäten hält den magnetischen Fluss innerhalb der Bauteilgrenzen, wodurch verhindert wird, dass Feldlinien in umliegende Schaltungsbereiche eindringen. Dieser Einschlussmechanismus nutzt sorgfältig konstruierte Ferritmaterialien, die magnetische Energie absorbieren und umleiten, und schafft so eine unsichtbare Barriere um den Induktivitätskern. Die praktischen Auswirkungen gehen weit über eine einfache Rauschminderung hinaus und ermöglichen es Ingenieuren, kompaktere Schaltungen mit verbesserten Leistungsmerkmalen zu entwerfen. Bei Hochfrequenz-Schaltanwendungen kann elektromagnetische Störung eine Fehlauslösung in digitalen Schaltungen verursachen, was zu Systemstörungen und Datenkorruption führt. Abgeschirmte Leistungsinduktivitäten beseitigen diese Probleme, indem sie eine saubere magnetische Umgebung um empfindliche Bauteile aufrechterhalten. Die Abschirmeffektivität übersteigt typischerweise 40 dB in den relevanten Frequenzbereichen und bietet somit erhebliche Schutzreserven für anspruchsvolle Anwendungen. Diese überlegene Störungsunterdrückung ermöglicht die Platzierung von Induktivitäten direkt neben präzisen analogen Schaltungen, Mikroprozessoren und Hochfrequenzbauteilen, ohne dass es zu Leistungseinbußen kommt. Medizinische Geräte profitieren besonders von dieser Eigenschaft, da elektromagnetische Störungen die Patientensicherheit und die diagnostische Genauigkeit beeinträchtigen können. Automobilanwendungen erfordern eine strenge elektromagnetische Konformität, um Störungen mit Sicherheitssystemen, Navigationseinrichtungen und Kommunikationsnetzen zu vermeiden. Das eingeschlossene magnetische Feld reduziert zudem hörbare Geräusche in Schaltnetzteilen und beseitigt die hochfrequenten Quietschgeräusche, die oft mit nicht abgeschirmten Induktivitäten verbunden sind. Die Qualitätskontrolle in der Fertigung wird vorhersehbarer, da die abgeschirmte Bauform über verschiedene Produktionschargen hinweg konsistente elektromagnetische Eigenschaften bietet. Die Anforderungen an die Systemtests verringern sich, da elektromagnetische Störungsprobleme bereits auf Bauteilebene gelöst werden, anstatt dass systemweite Gegenmaßnahmen erforderlich wären.

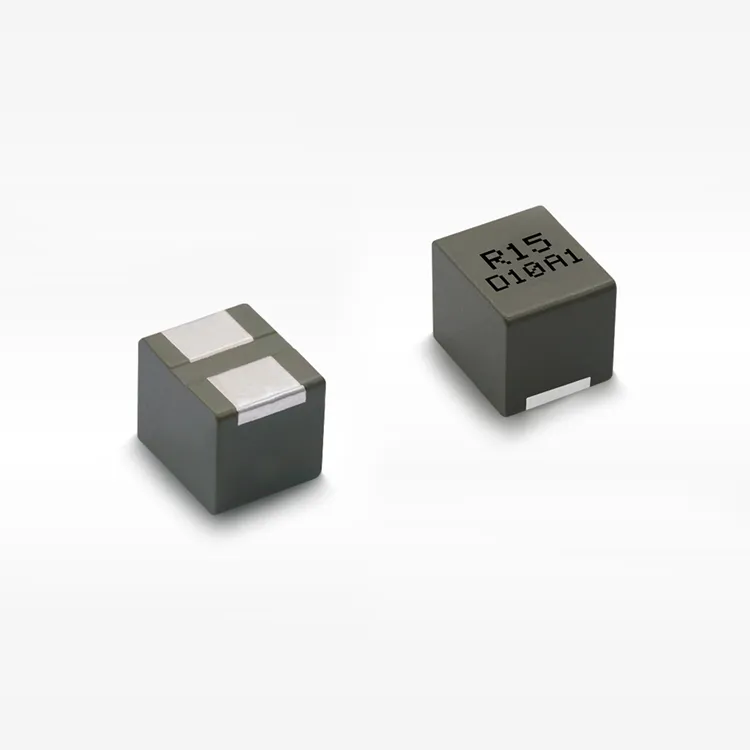

Die kompakte Bauweise von geschirmten Leistungsinduktivitäten maximiert die Leistungsfähigkeit bei gleichzeitiger Minimierung der Baugröße und trägt so zur Lösung kritischer Platzbeschränkungen in modernen elektronischen Geräten bei. Fortschrittliche Kernmaterialien und innovative Wickeltechniken ermöglichen es diesen Bauelementen, Induktivitätswerte und Strombelastbarkeiten zu erreichen, die bei ungeschirmten Alternativen erheblich größerer Bauform bedürften. Das magnetische Abschirmsystem trägt tatsächlich zur Kompaktheit bei, da keine externen Sperrzonen erforderlich sind, wie sie üblicherweise um ungeschirmte Induktivitäten notwendig sind. Ingenieure können andere Bauteile direkt neben geschirmten Induktivitäten platzieren, ohne sich um elektromagnetische Störungen sorgen zu müssen, wodurch sich der Gesamtplatzbedarf auf der Leiterplatte im Vergleich zu herkömmlichen Designs um 30–50 % verringert. Diese Platzeffizienz führt direkt zu Kosteneinsparungen durch kleinere Leiterplatten, reduzierte Gehäusegrößen und geringeren Materialverbrauch. Die hohe Leistungsdichte ergibt sich aus optimierten Kerngeometrien, die die magnetische Flussdichte maximieren und gleichzeitig die thermische Stabilität bewahren. Moderne Ferritmaterialien weisen überlegene magnetische Eigenschaften auf, die eine höhere Energiespeicherung pro Volumeneinheit ermöglichen. Die präzisen Wickelkonfigurationen nutzen die verfügbare Fensterfläche des Kerns maximal aus und erreichen optimale Kupferfüllfaktoren, wodurch ohmsche Verluste minimiert und die Stromtragfähigkeit maximiert wird. Das thermische Management wird bei kompakten Designs effektiver, da das eingeschlossene Magnetfeld die Bildung von Hotspots reduziert und eine vorhersehbarere Wärmeverteilung ermöglicht. Die flachen Gehäuse, deren Höhe typischerweise zwischen 2 mm und 8 mm liegt, eignen sich für dünne tragbare Geräte wie Smartphones, Tablets und Ultrabooks. Oberflächenmontierte Gehäuse (SMD) gewährleisten Kompatibilität mit automatisierter Bestückung, senken die Herstellungskosten und verbessern die Fertigungssicherheit. Standardisierte Bauteilfußabdrücke ermöglichen den direkten Austausch bestehender Induktivitäten, ohne dass Änderungen am Leiterplattenlayout nötig sind. Entwickler von Stromversorgungen profitieren besonders von der hohen Leistungsdichte, da kleinere magnetische Bauteile kompaktere Wandlerkonzepte mit verbesserter Energieumwandlungseffizienz ermöglichen. Die reduzierte Anzahl benötigter Bauteile führt zu vereinfachten Schaltungslayouts und geringerer Montagekomplexität.

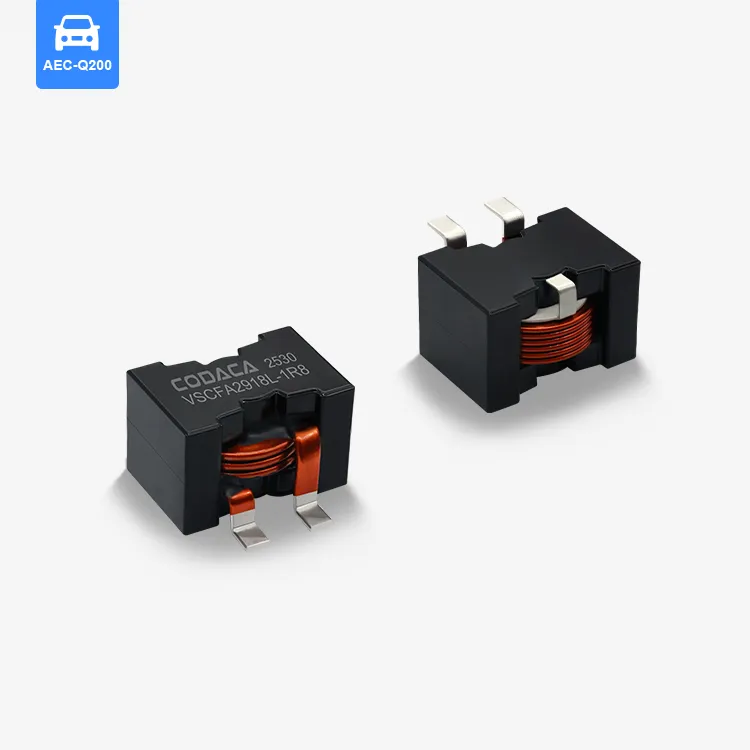

Die verbesserte thermische Leistung ist ein zentraler Vorteil abgeschirmter Leistungsinduktivitäten und wirkt sich direkt auf die Lebensdauer der Bauteile, die Zuverlässigkeit des Systems sowie die Betriebseffizienz in anspruchsvollen Anwendungen aus. Das integrierte Abschirmsystem bietet im Vergleich zu nicht abgeschirmten Alternativen überlegene Eigenschaften bei der Wärmeableitung durch optimierte thermische Leitwege und verbesserte Wärmeverteilungsmechanismen. Das Ferrit-Abschirmmaterial fungiert als Wärmeleiter und überträgt die im Kern und in den Wicklungen erzeugte Wärme effizient an die umgebende Umgebung und die Leiterplatte. Diese thermische Verbesserung ist besonders in Anwendungen mit hohem Strom wichtig, bei denen Leistungsverluste erhebliche Wärme erzeugen, die effektiv gesteuert werden muss. Das eingeschlossene magnetische Feld reduziert die Kernverluste, indem es den Flussverlust minimiert und die Effizienz des magnetischen Kreises optimiert, wodurch die Wärmeentstehung an der Quelle direkt verringert wird. Niedrigere Betriebstemperaturen verlängern die Bauteillebensdauer exponentiell, da jede Absenkung der Betriebstemperatur um 10 °C die Lebensdauer des Bauteils nach etablierten Zuverlässigkeitsmodellen verdoppeln kann. Die robuste Konstruktionsmethode verwendet hochtemperaturfeste Materialien, die einen kontinuierlichen Betrieb bei erhöhten Temperaturen ohne Leistungseinbußen ermöglichen. Die Drahtisolationssysteme nutzen fortschrittliche Polymermaterialien, die ihre Integrität über weite Temperaturbereiche bewahren und gleichzeitig eine hervorragende elektrische Isolation bieten. Die magnetischen Kernmaterialien zeichnen sich durch außergewöhnliche thermische Stabilität aus und behalten ihre magnetischen Eigenschaften konstant von -40 °C bis +155 °C ohne dauerhafte Änderungen der Induktivitätswerte. Die Beständigkeit gegenüber Temperaturwechseln gewährleistet einen zuverlässigen Betrieb in Automobilanwendungen, bei denen Temperaturschwankungen durch Motorwärme und Umgebungsbedingungen anspruchsvolle Betriebsbedingungen schaffen. Die vorhersagbaren thermischen Eigenschaften ermöglichen eine präzise thermische Modellierung in der Entwicklungsphase, wodurch die Entwicklungszeit verkürzt und die Erfolgsquote bei der ersten Designumsetzung verbessert wird. Die Zuverlässigkeit der Lötverbindungen steigt, da niedrigere Bauteiltemperaturen die thermische Belastung der Verbindungen auf Leiterplattenebene verringern. Die verbesserte thermische Leistung ermöglicht kompaktere, leistungsstärkere Designs ohne Bedenken hinsichtlich des Wärmemanagements und unterstützt so den Trend zu kompakteren und leistungsfähigeren elektronischen Systemen. Qualitätsprüfverfahren können die Langzeitzuverlässigkeit genau vorhersagen, da das thermische Verhalten über Produktionschargen und Betriebsbedingungen hinweg konstant bleibt und den Ingenieuren Sicherheit bei der Auswahl der Bauteile bietet.
