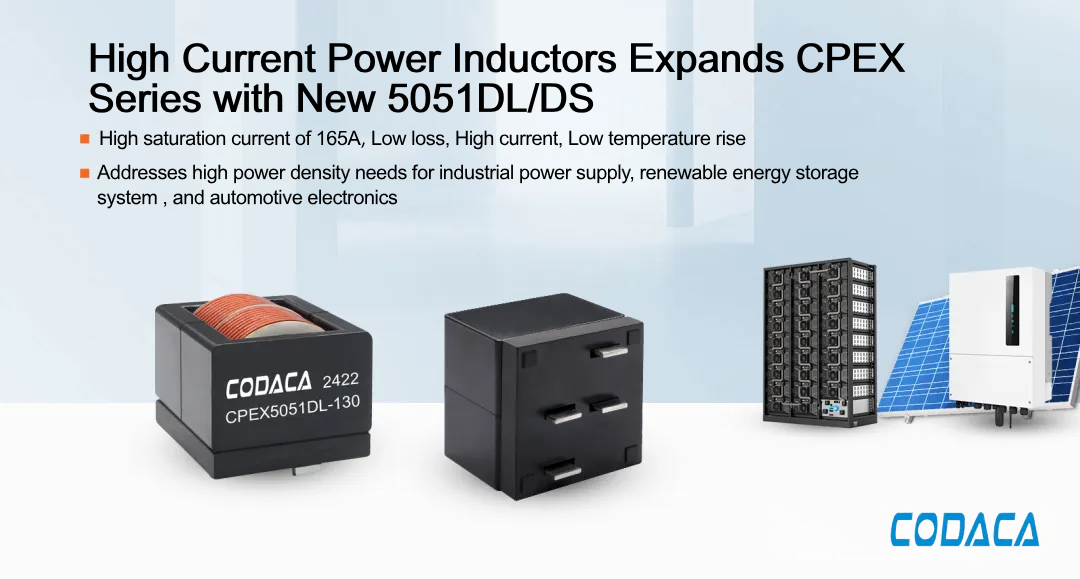

CODACA, fornitore leader nel settore dei componenti magnetics, ha ampliato la sua serie CPEX di induttori di potenza ultra ad alta corrente con le nuove serie CPEX5051DL e CPEX5051DS, sviluppate per il controllo industriale, convertitori DC-DC, sistemi di accumulo per energie rinnovabili ed elettronica automobilistica. Questi induttori offrono un'elevata corrente di saturazione, una ridotta elevazione termica e basse perdite, migliorando l'efficienza della conversione dell'energia in applicazioni gravose.
La serie CPEX5051DL/DS è caratterizzata da un avvolgimento con filo piatto e da un nucleo magnetico in polvere a bassa perdita di proprietà esclusiva CODACA, offrendo una resistenza continua estremamente ridotta, basse perdite di induttanza e alta efficienza. Le caratteristiche di saturazione graduale e l'eccellente capacità di polarizzazione in corrente continua consentono agli induttori di gestire correnti di picco istantanee, con corrente di saturazione fino a 165 A e corrente di innalzamento termico fino a 114 A. La progettazione a doppia bobina massimizza la capacità di conduzione della corrente, soddisfacendo i requisiti dimensionali e di densità di potenza dei componenti ad alta potenza.
Funzionando in modo affidabile a temperature comprese tra –55°C e +155°C, la serie mantiene stabili le prestazioni di saturazione e di innalzamento termico. La serie CPEX5051DL/DS fa parte della gamma CPEX, che comprende 25 serie e oltre 150 prodotti standard, con induttanza compresa tra 1,0 e 110 μH. I prodotti standard raggiungono una corrente di saturazione di 165 A, mentre le soluzioni personalizzate possono arrivare fino a 350 A. Le dimensioni dei pacchetti variano da 20,5 × 17,5 × 20,5 mm a 50,0 × 51,0 × 46,0 mm.

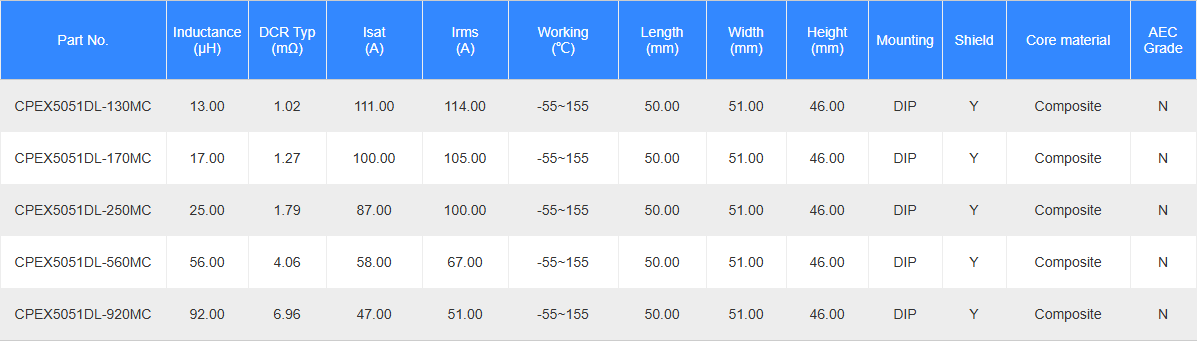

Caratteristiche elettriche della serie CPEX5051DL

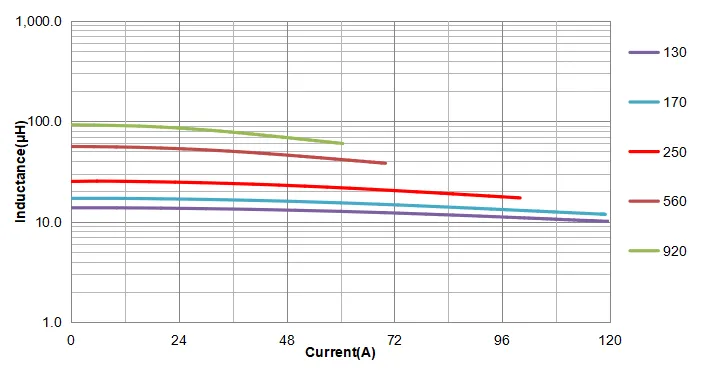

Curva della corrente di saturazione della serie CPEX5051DL

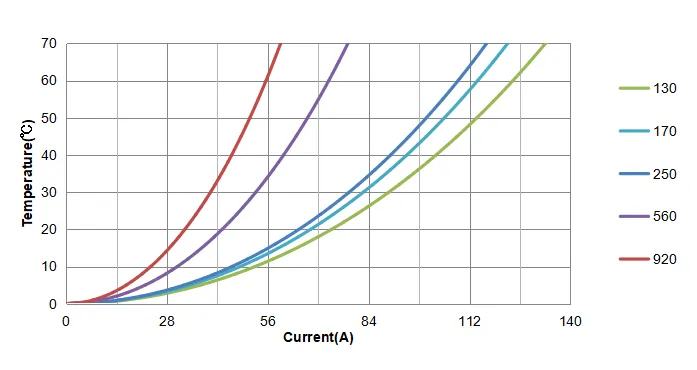

Curva dell'innalzamento termico della corrente della serie CPEX5051DL

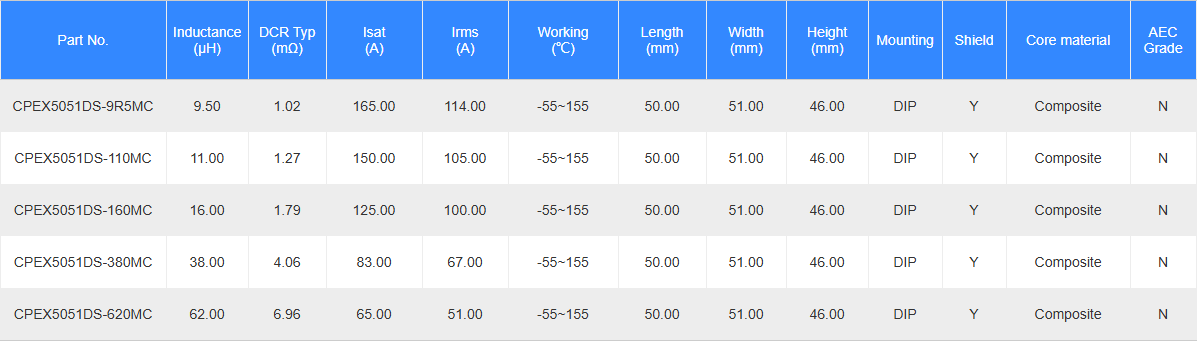

Caratteristiche elettriche della serie CPEX5051DS

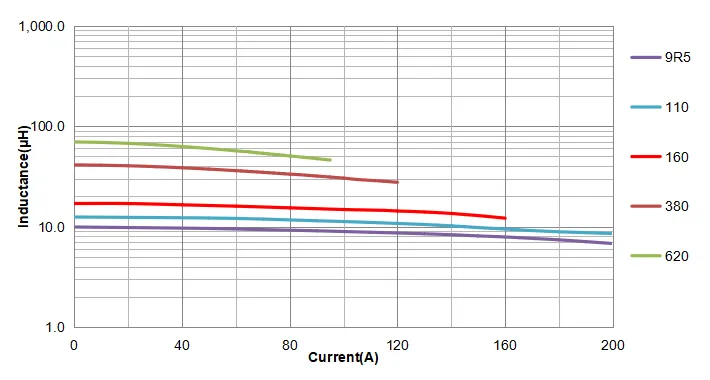

Curva della corrente di saturazione della serie CPEX5051DS

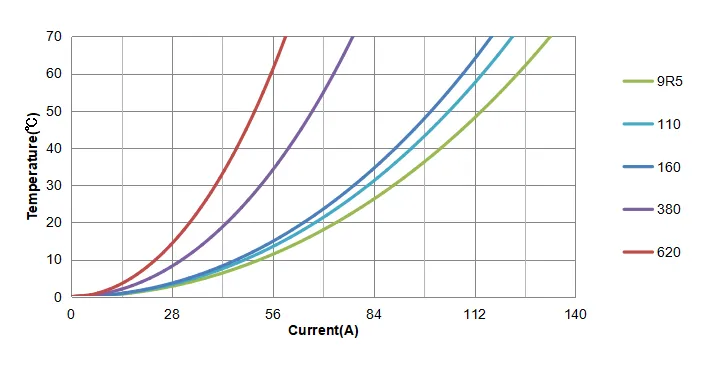

Curva dell'innalzamento termico della corrente della serie CPEX5051DS
Con 24 anni di esperienza nello sviluppo di induttori per potenza ad alta corrente, CODACA offre soluzioni standard e completamente personalizzate, supportate da un laboratorio accreditato CNAS in grado di effettuare test di affidabilità AEC Q200. CODACA mira ad ampliare la propria gamma per migliorare la qualità degli induttori per potenza ad alta corrente.
1. Caratteristiche
Eccellente capacità di distorsione della corrente continua per gestire la corrente di picco istantanea.
◾ Alta corrente di saturazione, basso innalzamento termico, bassa resistenza in continua.
◾ Sono disponibili progetti personalizzati.
2. Applicazioni
◾ Controllo industriale
◾ Accumulo di energia rinnovabile
◾ Convertitori DC-DC
3. Norma Ambientale
La induttore di potenza ad alta corrente CPEX5051DL e induttore di potenza ad alta corrente CPEX5051DS la serie è priva di alogeni e conforme alle normative RoHS e REACH.
4. Stato del Prodotto
Come tutti i componenti CODACA, la serie CPEX5051DL/DS è in produzione di massa e il tempo di consegna è di 4~8 settimane.
