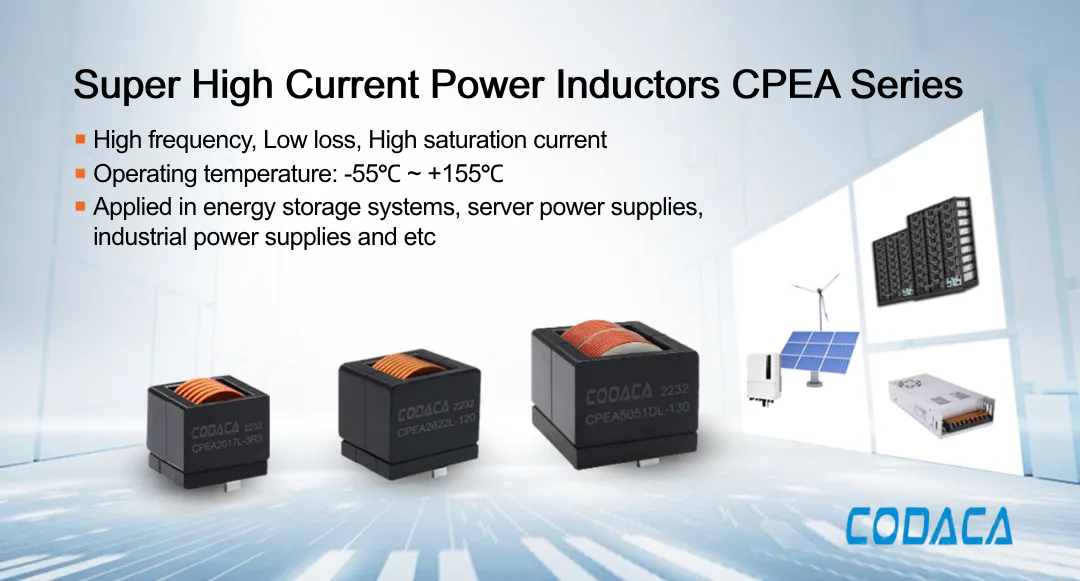

CODACA, un fornitore leader nel settore dei componenti magnetics, ha annunciato il lancio della serie CPEA di induttori di potenza ad altissima corrente, progettati per affrontare i problemi di perdita di potenza e aumento di temperatura comunemente riscontrati nei convertitori DC-DC ad alta frequenza e ad alte temperature. La serie è stata concepita per offrire prestazioni superiori, efficienza ed affidabilità in ambienti di alimentazione gravosi.
Gli induttori di potenza ad alta corrente della serie CPEA utilizzano il materiale proprietario a nucleo in polvere di lega a bassa perdita di CODACA e un design avvolto con filo piatto, offrendo eccellenti caratteristiche di saturazione morbida e prestazioni elettriche stabili. Con perdite nel nucleo eccezionalmente basse a 500 kHz, questi induttori mantengono un'alta efficienza e prestazioni costanti in un ampio intervallo di temperatura operativa compreso tra -55℃ e +155℃.

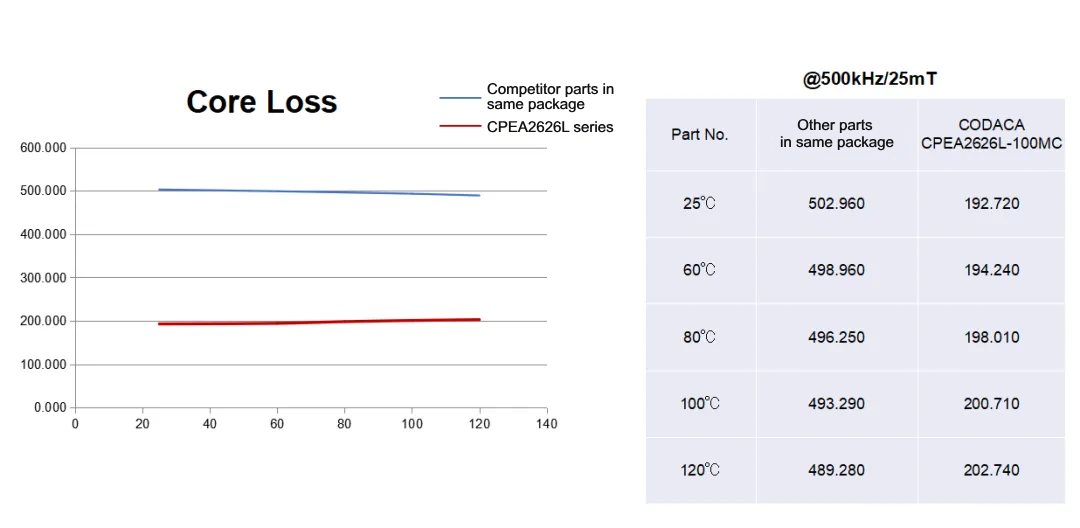

La figura 1 mostra che il CPEA2626L presenta perdite nel nucleo minime da 25℃ a 120℃.
Figura 1 Confronto delle perdite nel nucleo

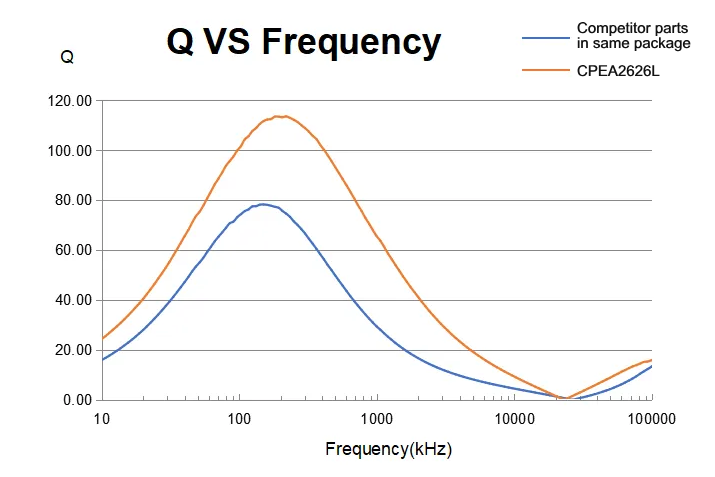

Come mostrato nella figura 2, l'induttore di potenza ad alta corrente CPEA2626L-100M dimostra un chiaro vantaggio prestazionale: il CPEA2626L-100M raggiunge un valore Q massimo di 110 a circa 200 kHz e mantiene un valore Q di 40 anche a 2 MHz, indicando un'elevata efficienza in alta frequenza e basse perdite nel nucleo.
Figura 2 Confronto del valore Q
La serie CPEA è disponibile in nove dimensioni (2017, 2022, 2622, 2626, 3222, 3231, 3635, 4041 e 5051), coprendo un'ampia gamma di induttanza da 2,20 μH a 100,0 μH, con valori di resistenza in continua (DCR) compresi tra 0,30 e 6,96 mΩ, corrente di saturazione fino a 73,0 A e corrente di innalzamento termico fino a 120,0 A. La serie presenta caratteristiche di saturazione graduale con minima influenza della temperatura, sopprimendo efficacemente le elevate correnti istantanee di picco.
Queste caratteristiche rendono la serie CPEA ideale per sistemi di accumulo energetico, alimentatori industriali e altri convertitori DC-DC ad alta potenza.
1. Caratteristiche
◾ Basse perdite e basso coefficiente di magnetostrizione che si traducono in rumore ridotto.
◾ Avvolgimento a filo piatto, raggiungendo una resistenza DC molto bassa.
Ottima stabilità a temperatura, meno influenzata dalla temperatura.
◾ Adatto per applicazioni di convertitori DC-DC ad alta potenza.
2. Applicazioni
◾ Sistemi di accumulo energetico
◾ Alimentatori per server
◾ Alimentatori industriali
◾ Convertitori DC-DC ad alta potenza
◾ Topologie di circuito PFC
3. Norma Ambientale
La induttori di potenza ad alta corrente serie CPEA caratterizzata da conformità a norme senza alogeni, RoHS e REACH.
4. Stato del Prodotto
Come per tutti i componenti di CODACA, la serie CPEA è in produzione di massa e il tempo di consegna è di 4~8 settimane.
