パワーエレクトロニクス技術が急速に進化する中、新エネルギー車両、太陽光発電用蓄電池システム、サーバー向け電源、産業用高電圧駆動装置など、さまざまなエンドアプリケーションにおいて、磁性部品に対する性能要件が一層厳しくなっています。限られた実装スペース内で、より高い電力密度、優れた熱性能、および強化された耐電圧性能を実現することは、電源設計および部品選定において、パワーエンジニアが直面する重要な課題となっています。
磁性部品技術における長年の専門知識を活かし、CODACAは CPEX-LVシリーズ 高電圧耐性・カスタマイズ可能な大電流パワーコイルで、高電圧・大電流用途に特化した効率的かつ信頼性の高いソリューションを提供します。
1- 製品概要
CPEX-LVシリーズ大電流パワーコイルは、CODACA独自の低損失磁性粉末コア材とフラットワイヤー巻線構造を採用しており、極めて低い直流抵抗と最小限のコア損失を実現します。
本シリーズは優れたソフトサチュレーション特性を備えており、大幅に高いピーク電流にも耐えられます。最大飽和電流は126A、温度上昇電流は最大120Aに達し、大電流条件下での長期安定動作を可能にします。これにより、コンパクトかつ高電力密度の設計を完璧にサポートします。
高電圧絶縁構造を採用したCPEX-LVシリーズは、最大1500 V ACの絶縁耐電圧を実現し、DC-DCコンバータ、大電流スイッチングレギュレータ、サーバ電源、太陽光発電用インバータ、高電圧駆動機器、800 V HVDC電気自動車プラットフォームなど、幅広い高電圧用途に最適です。

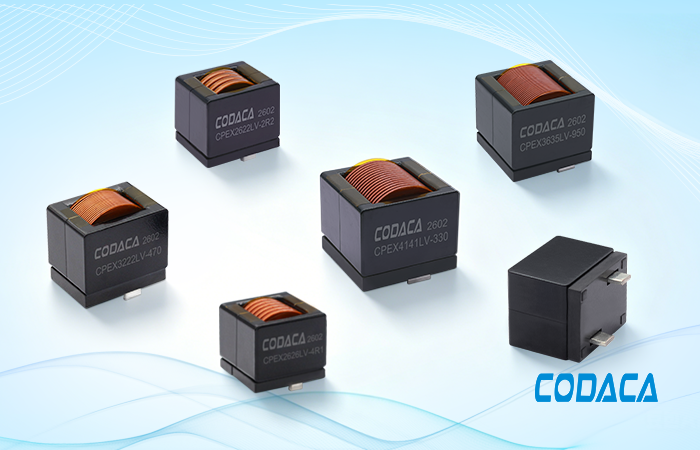

CPEX-LVシリーズには、以下の5種類のパッケージサイズが含まれます：CPEX2622LV、CPEX2626LV、CPEX3222LV、CPEX3231LV、CPEX3635LV。各仕様およびパラメータの詳細は表1をご覧ください。
2- 製品の特長
2.1 高電圧安全性向上のための最大1500 V AC絶縁耐電圧
CPEXファミリ内の他の高電流パワーインダクタ製品と比較して、CPEX-LVシリーズの最も特徴的な点は、最大1500 V ACの絶縁耐電圧を有することです。
用途 800V HVDCシステム、太陽光発電用インバーター、産業用高電圧駆動装置などのように、バス電圧が常時高い状態で連続運転される機器では、絶縁性能に対して厳しい要求が課されます。
最適化された絶縁設計により、CPEX-LVシリーズは高電圧下での連続運転においても安定した動作を維持するだけでなく、サージ電圧や雷インパルスなどの過渡現象にも効果的に耐えることができ、信頼性の高い保護を提供し、システム全体の安全性および信頼性を大幅に向上させます。
2.2 動的負荷条件に対する優れた電流処理能力
DC-DCコンバータや大電流スイッチングレギュレータなどのアプリケーションでは、負荷電流の急激な変動が一般的であり、インダクタの電流耐性に対して厳しい要求が課されます。CPEX-LVシリーズは優れた直流重畳特性を備えており、高飽和磁束密度（Bm）を持つコア材料を採用しています。これにより、インダクタは瞬時ピーク電流および過渡的なサージ電流を容易に処理でき、飽和による故障を防ぐため、信頼性の高い動作を実現します。
さらに、本シリーズはフラットワイヤー巻線構造を採用しています。この設計により、極めて低い直流抵抗（Rdc）を実現し、導通損失を効果的に低減するだけでなく、同一の外形寸法において従来の丸線設計と比較してより高い巻線充填率を達成します。これにより放熱性および電流耐量が向上し、コンパクトなサイズでありながら非常に高い電流を安定して取り扱えるようになります。つまり、高性能と省スペースという相反する要件を両立させています。
以下に、CPEX3635LVシリーズの飽和電流および温度上昇電流の特性曲線を示します。

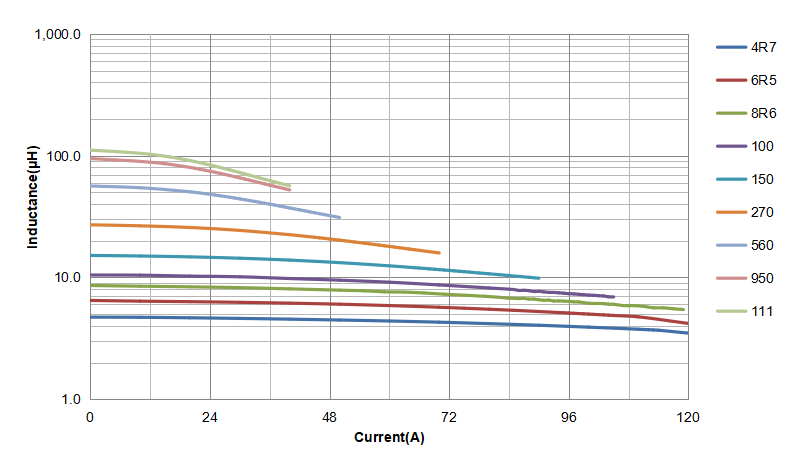

CPEX3635LVシリーズ 飽和電流特性曲線

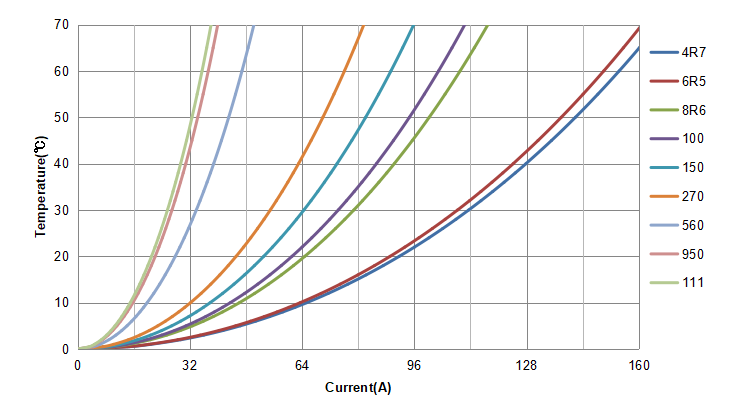

CPEX3635LVシリーズ 温度上昇電流特性曲線
2.3 複雑かつ過酷な使用条件下でも優れた熱的安定性
CPEX-LVシリーズは、低損失・高温耐性のコア材料と最適化されたフラットワイヤー巻線設計を採用しており、優れた熱的安定性を実現しています。動作温度範囲は−55℃～＋155℃（周囲温度および自己発熱を含む）であり、温度変化によるインダクタンスおよびDCバイアス特性の変動が極めて小さいのが特長です。これにより、高周波・高温といった過酷な環境下でも安定した長期運用が可能となり、最終システムの信頼性を確保します。
2.4 厳しい干渉要件を満たすための最適化された電磁両立性（EMC）設計
電力電子機器の電力密度が向上するにつれ、電磁妨害（EMI）が重要な課題となっており、しばしば機器の正常な動作を妨げ、周辺回路の安定性を損なっています。CPEX-LVシリーズは、磁気遮蔽構造を採用しており、自ら発生する電磁放射および外部回路からの干渉を大幅に低減します。これにより、電磁両立性（EMC）が効果的に最適化され、厳格なEMC規格への適合が確保されます。これらの特長から、サーバ電源や通信機器など、EMC性能が特に厳しく求められる用途に最適です。
2.5 顧客の要件に正確に合わせた迅速なカスタマイズサービス
CODACAは、コア磁性材料の自社開発能力を有しており、顧客のカスタマイズ要望に迅速に対応できます。CPEX-LVシリーズでは、コア材料の選定や特定のインダクタンス値の設定から、設置スペースの制約に応じた外形寸法の調整まで、柔軟なカスタマイズオプションを提供しています。当社のR&Dチームは迅速に応答し、最終用途に最適化された精密なソリューションを開発することで、インダクタとアプリケーションとの完全な適合を実現し、顧客の開発期間短縮および製品競争力向上を支援します。
3．適用シーン
CPEX-LVシリーズの高電流パワーコイルは、高電圧・高電流分野で広く採用されています。主な応用例として、データセンターのサーバー電源、太陽光発電用インバーター、産業用自動化機器の高電圧駆動装置、およびEV向け800V HVDCシステムが挙げられます。これらのコイルは、高電圧設計に取り組む電源エンジニアから高い評価を得ており、優先的に選ばれる部品となっています。
4．生産および納期
CPEX-LVシリーズは量産体制に入り、納期は安定して4～6週間となっており、顧客の大量生産ニーズに対応可能です。さらに、本製品はRoHS、REACHおよびハロゲンフリーを含む国際的な環境規制を厳格に遵守しており、性能と環境負荷の両立を図ることで、グローバル市場におけるさまざまな用途に適合します。
5．結論
CODACAのCPEX-LVシリーズは、高電圧耐性、カスタマイズ対応、および大電流対応という特長を備えており、高電圧・大電流用途におけるコア要件を的確に満たしています。効率的かつ信頼性の高いインダクタソリューションを提供することで、顧客の製品アップグレードおよび革新的な技術突破を支援します。
