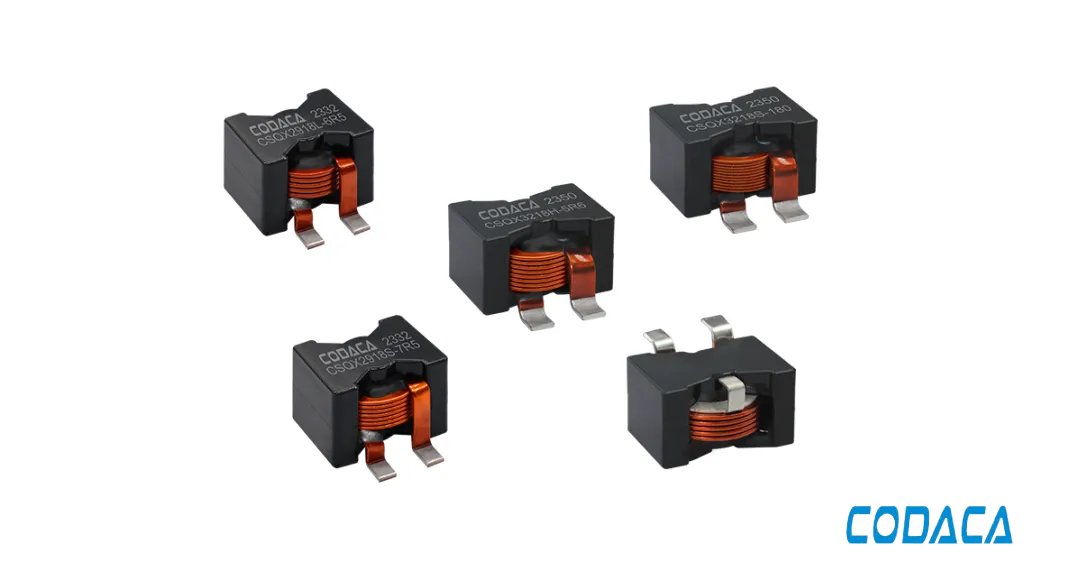

CODACAは、産業用制御、自動車電子機器、再生可能エネルギー システムにおける低損失、高効率、高電力密度ソリューションの需要増加に対応するための新しい超高電流パワーインダクタ製品群であるCSQXシリーズの発売を発表しました。
CSQXシリーズは、CODACA独自の金属磁性粉末コアとフラットワイヤー巻線設計を採用しており、非常に低いDCR、低いコア損失、高い飽和電流、優れた放熱性能を実現しています。これらの特長により、大電流での長期的な安定性と高効率が保証されます。
本シリーズは、誘導係数が1.5 μHから27.0 μH、DCRが0.50から5.20 mΩ、飽和電流が27.0 Aから280.0 A、温度上昇電流が21.5 Aから75.0 Aまで対応しています。コンパクトな2種類のパッケージサイズ（28.0×27.0×18.5 mmおよび32.0×34.5×18.8 mm）を用意し、合計6つの製品モデル（CSQX2918H/L/SおよびCSQX3218H/L/S）に対応しています。
各性能タイプは特定の利点を提供しています——Hは高飽和電流、Lは低DCR、Sは標準性能であり、エンジニアが異なる設計要件に対して最適化できるようにします。CSQXシリーズは-55°Cから+155°Cの温度範囲で安定して動作します。

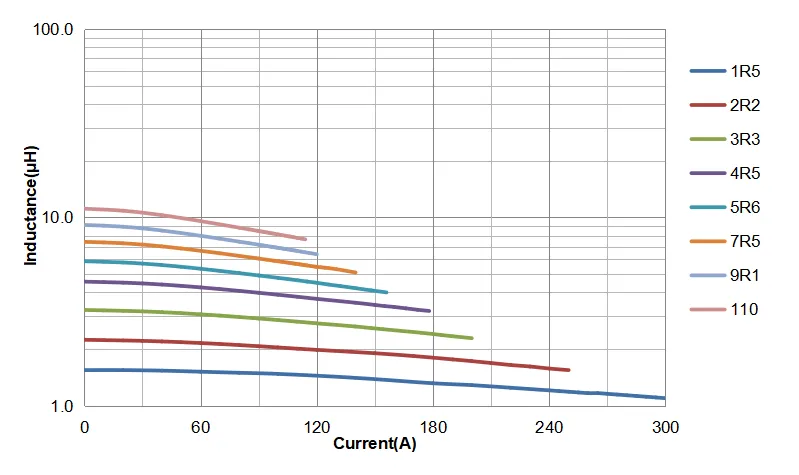

CSQX3218Hの飽和電流特性曲線

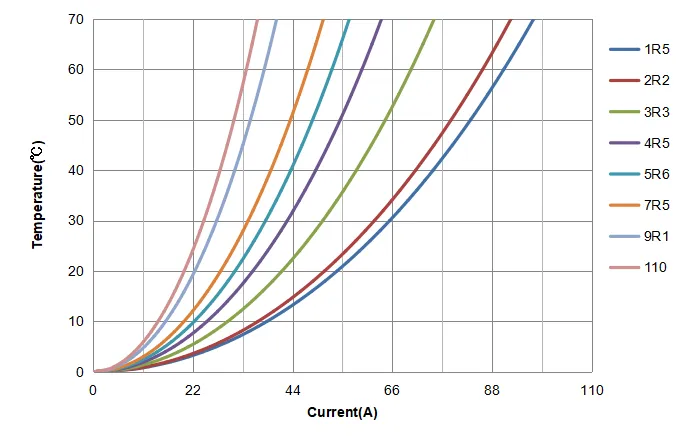

CSQX3218Hの温度上昇電流特性曲線
CPQXシリーズと比較して、CSQXシリーズはより高い飽和電流、低い抵抗、優れた熱性能を実現しながら、同じくコンパクトな実装面積を維持しています。SMD設計により、PCB占有スペースの削減と高出力密度に貢献しています。

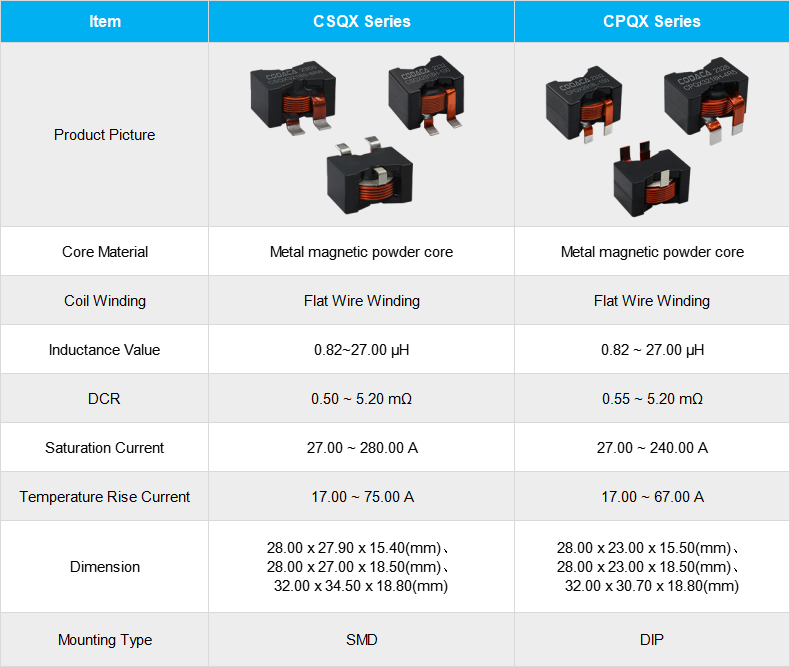

CSQXシリーズとCPQXシリーズの比較
1. 特長
◾ 瞬時ピーク電流を処理するための優れたDCバイアス能力。
◾ フラットワイヤー巻き、非常に低いDC抵抗を実現。
◾ インダクタンス値とDCバイアス特性は温度の影響をほとんど受けない。
◾ 磁気シールド構造、電磁干渉に対する優れた耐性。
◾ コンパクトなデザインでPCBの取り付け面積を節約。
2. 応用
◾ DC-DCコンバータ
◾ 高電流スイッチングレギュレーター
◾ 業用制御システム
◾ 再生可能エネルギー
◾ 車載電子機器
3. 環境基準
The 超大電流対応電力インダクタ CSQXシリーズ ハロゲンフリーで、RoHSおよびREACHに対応しています。
4. 製品状況
CODACAのすべての製品と同様に、CSQXシリーズも量産済みで、納期は4〜8週間です。
