CODACAは、DC-DCコンバータ、再生可能エネルギー貯蔵装置、産業用制御機器、モータードライブなど、高電力アプリケーション向けに優れた性能と信頼性を実現するCPRXシリーズの超大電流パワーインダクタをリリースしました。効率性と安定性が極めて重要となる過酷な環境での使用を想定して設計されたCPRXシリーズは、小型サイズでありながら卓越した電流処理能力を備えています。
本シリーズは、極めて低いコア損失と優れたソフトサチュレーション特性を持つCODACA独自の高Bs磁性粉末コアを採用しており、大電流負荷下でも安定した動作を保証します。CPRXインダクタは、誘導係数が0.60～62.0 μH、直流抵抗が0.21～14.35 mΩの範囲で、最大350 Aの飽和電流および最大92 Aの温度上昇電流をサポートします。−55°Cから+155°Cまでの信頼性の高い性能を発揮し、広い温度範囲にわたって高効率と一貫した直流バイアス特性を維持します。

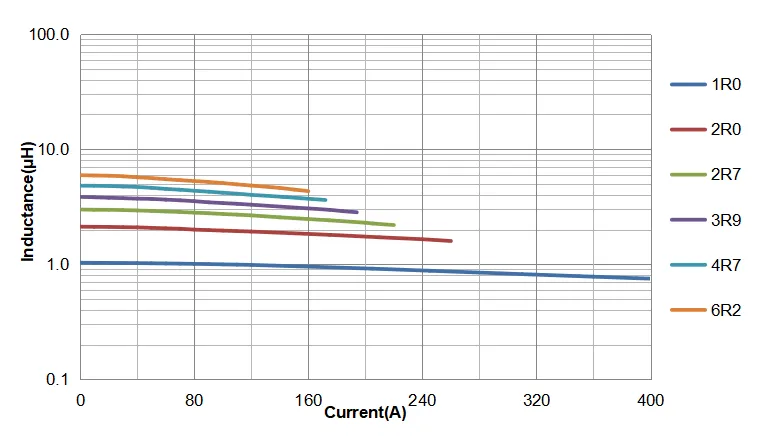

CPRX3018HAの飽和電流カーブ

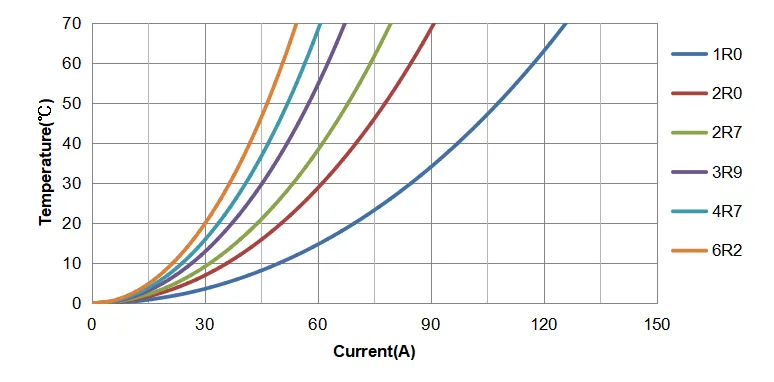

CPRX3018HAの温度上昇電流カーブ

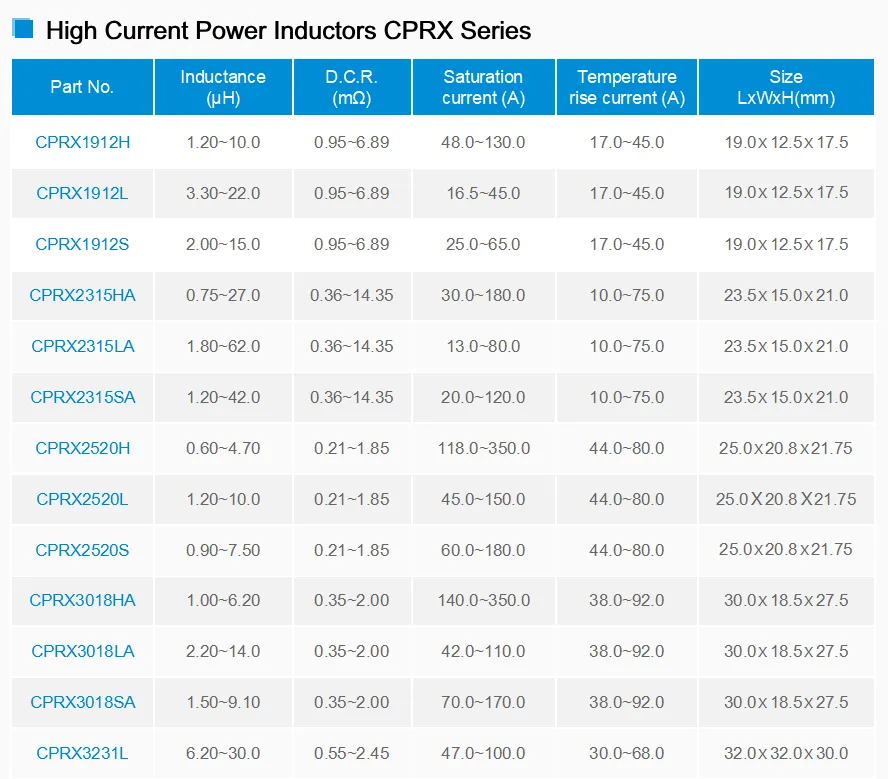

CPRXシリーズの電気的パラメータ
5つのパッケージサイズ（1912、2315、2520、3018、および3231）で提供されるCPRXシリーズは、コンパクトな設計と高電流密度を組み合わせており、限られたPCBスペース内でも高い出力を実現します。磁気シールド構造により、高密度レイアウトにおけるEMIを最小限に抑え、フラットワイヤー巻線設計により直流抵抗が低減され、高度なコア材料によって熱安定性が向上しています。これらの特長により、CPRXインダクタは小型かつ高効率の電源設計に最適です。
磁性部品設計における20年以上の専門知識を持つCODACAは、素材の調整や巻線の最適化など、特定の性能要件に対応したカスタマイズソリューションと迅速な納品を提供しています。CPRXシリーズは、高効率・高信頼性アプリケーション向けに電力インダクタ技術を進化させ続けるCODACAの取り組みを象徴するものです。
1- 特徴
◾ 優れた直流バイアス特性で、瞬間的なピーク電流にも対応可能。
◾ フラットワイヤー巻き、非常に低いDC抵抗を実現。
◾ コンパクト設計により、PCB実装面積を節約。
◾ 磁気シールド構造、およびカスタマイズ設計が可能です。
2- 応用
◾ 電圧調整モジュール（VRM）
◾ DC-DCコンバータ
◾ 産業用制御
再生可能エネルギー貯蔵
◾ モータードライブ
3- 環境基準
The 超高電流用電力インダクタ CPRXシリーズ ハロゲンフリーで、RoHSおよびREACHに対応しています。
4- 製品ステータス
CODACAのすべての部品と同様に、CPRXシリーズも量産済みであり、納期は4～6週間です。
