産業用電源、再生可能エネルギー・システム、サーバー電源アプリケーションにおいて、電力密度および効率に対する継続的な要求の高まりにより、インダクタ部品への要求が一層厳しくなっています。特に高周波スイッチング、高動作電流、高温動作を伴うシナリオでは、電源システムがパワーインダクタに優れた性能を求めています。

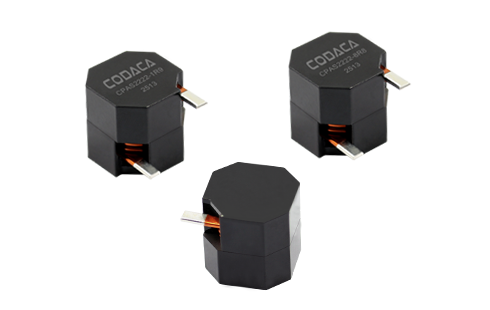

CODACAは、新しくCPAS2222シリーズ超高電流パワーアンダクタを発売しました。このシリーズは、コア材料およびインダクタ製造プロセスにおいて革新的な改良を施しており、卓越した性能を実現しています。本シリーズは、高周波・高効率電源設計における理想的なソリューションとして際立っています。
1－技術的アップグレードにより性能のブレイクスルーを達成
CODACA CPAS2222 高電流パワーアンダクタのアップグレード版 CPAG2222 低損失の磁気コアとフラットワイヤ巻線構造を採用しており、優れたDCバイアス特性および飽和せずに高ピーク電流に耐える能力を実現しています。インダクタンス値およびDCバイアス特性は温度変化の影響をほとんど受けず、最大+155°Cまでの温度で連続運転が可能です。
フラットワイヤ巻線構造により、このインダクタは極めて低い直流抵抗（DCR）を達成し、発熱を抑えながら高電力出力をサポートします。インダクタンス範囲は1.90～10.00 μH、飽和電流は31.00～76.00 A、温度上昇電流は32.00～57.00 Aです。
前世代のCPAGシリーズと比較して、CPAS2222シリーズはCODACAが新たに開発した広帯域・広温度範囲対応コア材料を採用しています。高周波および広温度条件下でも電気的性能が安定しており、高周波用途におけるインダクタンス損失が低く、現代の高周波スイッチング電源の設計要件を十分に満たします。
2－優れた性能が核となる優位性を構築
CPAS2222シリーズ高電流パワーコイルは、以下の主要なメリットおよび特長を備えています：
2.1 強力な飽和耐性：
CPAS2222シリーズは、優れたDCバイアス特性と高い飽和耐性を特徴としています。瞬間的な高ピーク電流サージにも容易に耐えることができ、動的負荷条件下においてもシステムの安定動作を確保します。
2.2 高周波領域での低損失：
CODACA社が独自に開発した高周波・低損失磁性コア材料を採用することで、本シリーズは高周波用途における極めて低いコアロス（鉄損）を実現します。特に200 kHz～400 kHzの周波数帯域においてコアロスが最適化され、最小値に達します。

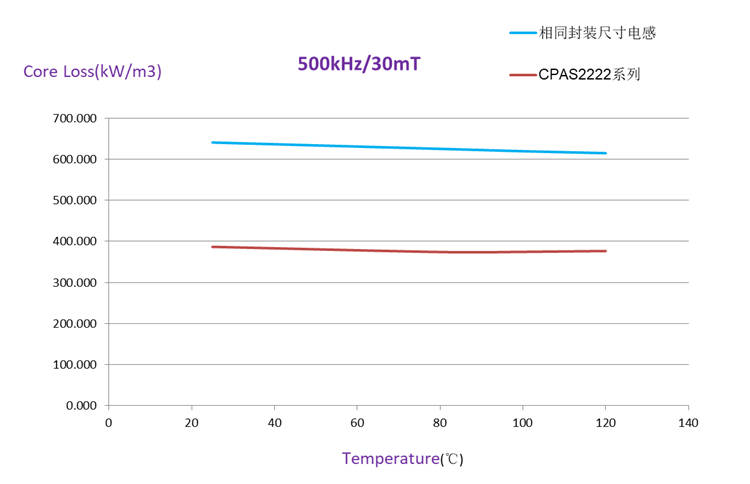

図1 CPAS2222シリーズと同一パッケージサイズのインダクタにおける500 kHzでのコアロス比較
スイッチング周波数500 kHzにおいて、CPAS2222シリーズのインダクタと同一パッケージサイズの従来型インダクタについてコアロス試験を実施し、異なる温度条件における性能を重点的に評価しました（図1参照）。
試験データによると、両インダクタとも温度変化に伴って類似した損失カーブ傾向を示しており、優れた熱的安定性を実証しています。ただし、CPAS2222シリーズはコア損失性能において著しく優れており、同一パッケージサイズの従来型インダクタと比較して約40％低い損失を実現しています。この大きな利点により、CPAS2222シリーズは高周波・高効率電源設計に最適な選択肢となります。
2.3 効率的な電力損失制御：
本インダクタはフラットワイヤ巻線技術を採用しており、直流抵抗（DCR）を大幅に低減することで、銅損を最小限に抑え、全体的な効率を向上させます。
2.4 優れた温度安定性：
インダクタンス値および直流バイアス特性は温度の影響をほとんど受けず、−55°C～＋155°Cという広範囲の動作温度内で一貫した性能を維持し、あらゆる動作条件下におけるシステムの信頼性を確保します。
2.5 優れた電磁妨害（EMI）耐性：
磁気シールド構造を採用した設計により、このインダクタは強力なEMI抑制機能を備えており、近接する感度の高い回路に影響を与えることなく高密度実装を可能にします。

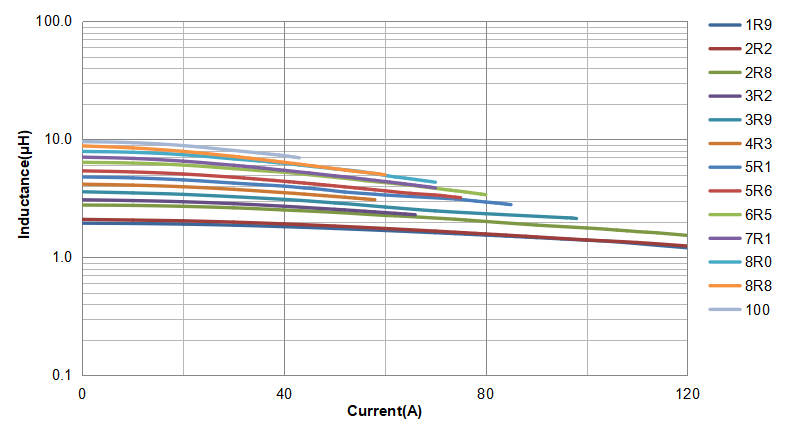

図2 CPAS2222シリーズの飽和電流特性曲線

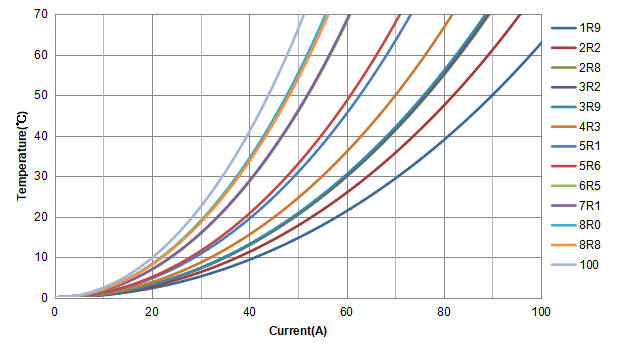

図3 CPAS2222シリーズの温度上昇電流特性曲線
3－幅広い応用範囲：高電力電源設計を支援
CODACA CPAS2222超大電流インダクタは、高動作周波数、高飽和電流、高動作温度対応性および高信頼性を特徴としており、電源設計エンジニアが設計上のボトルネックを克服するのを支援し、次世代パワーエレクトロニクス機器向けに信頼性の高いコア電源を提供します。本製品は、以下のような高電力アプリケーション・シーンに適しています：
◾ 太陽光発電用インバータやエネルギー貯蔵システムなどの新エネルギー機器
◾ 産業用自動化制御やサーボドライブなどの産業用電源
◾ 高電流DC／DCコンバータおよびスイッチングレギュレータ
◾ 通信機器向けサーバーマザーボードおよび電源装置
4- 環境規制適合状況および生産状況
当該製品は量産中であり、納期は4～6週間です。
RoHS指令、REACH規則およびハロゲンフリーの環境基準に適合しています。
その他の製品詳細については、CODACA社の公式ウェブサイトをご覧いただくか、営業チームまでお問い合わせください。
