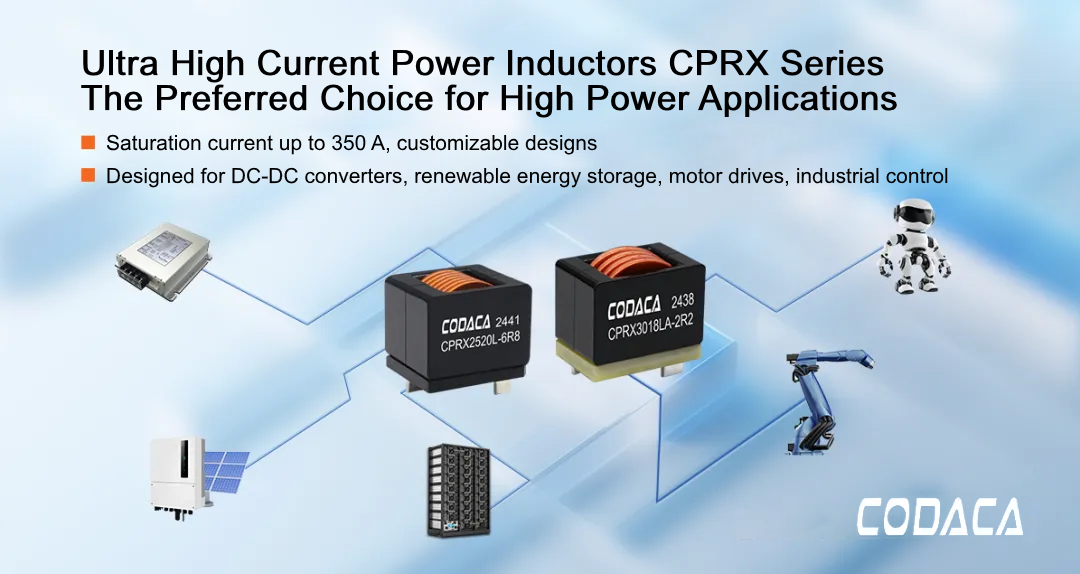

CODACA는 DC-DC 컨버터, 재생 에너지 저장 장치, 산업용 제어 및 모터 드라이브를 포함한 고출력 응용 분야에서 뛰어난 성능과 신뢰성을 제공하기 위해 설계된 CPRX 시리즈 초고전류 전력 인덕터를 출시했습니다. 효율성과 안정성이 중요한 요구 환경을 위해 설계된 CPRX 시리즈는 소형 크기에서도 뛰어난 전류 처리 능력을 제공합니다.
이 시리즈는 초저손실 코어 특성과 우수한 소프트 포화 특성을 갖춘 CODACA의 독자적인 고 Bs 자기분말 코어를 채택하여, 대전류 부하 조건에서도 안정적인 작동을 보장합니다. CPRX 인덕터는 0.60~62.0 μH의 인덕턴스 값과 0.21~14.35 mΩ의 직류 저항(DCR)을 제공하며, 포화 전류는 최대 350A, 온도 상승 전류는 최대 92A까지 지원합니다. –55°C에서 +155°C에 이르는 광범위한 온도 범위에서도 신뢰성 있는 성능을 유지함으로써, 높은 효율성과 일관된 DC 바이어스 특성을 보장합니다.

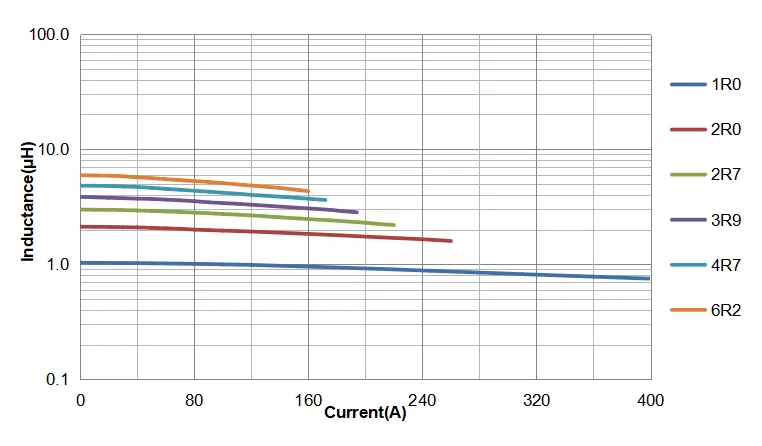

CPRX3018HA의 포화 전류 곡선

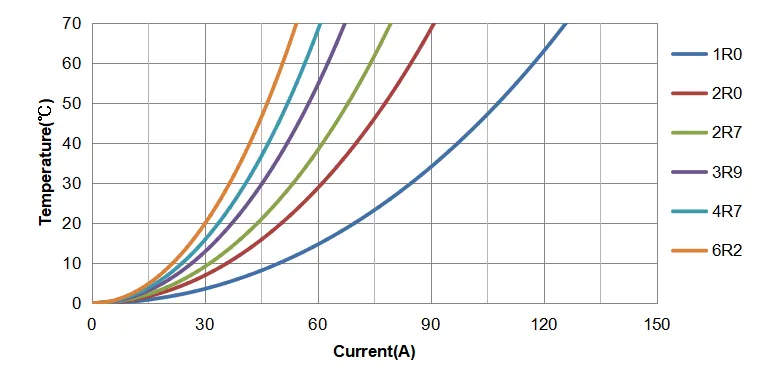

CPRX3018HA의 온도 상승 전류 곡선

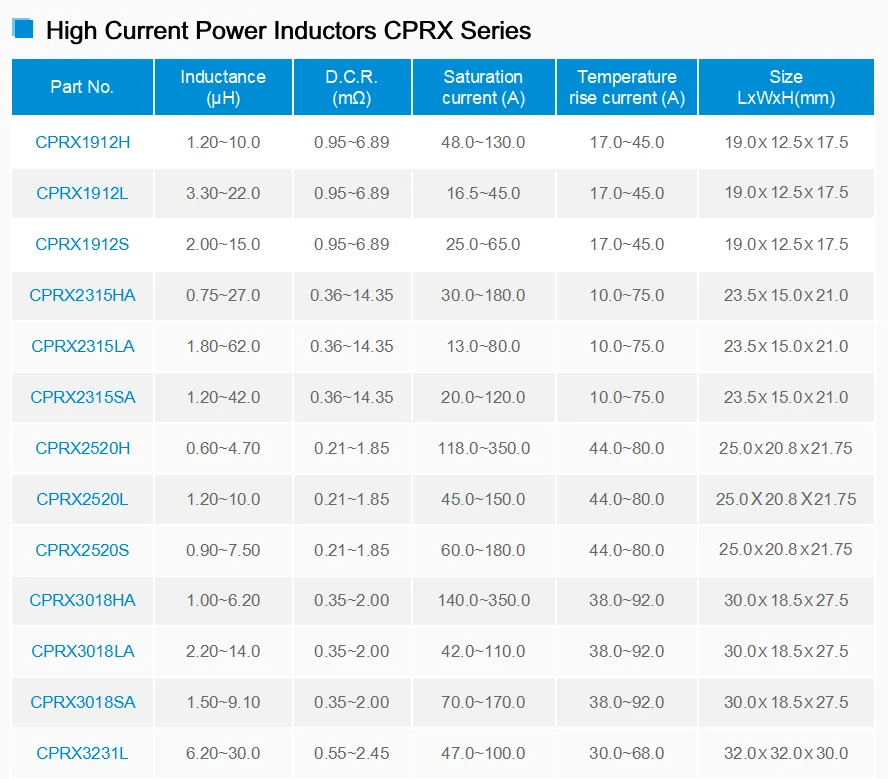

CPRX 시리즈의 전기적 사양
CPRX 시리즈는 다섯 가지 패키지 크기(1912, 2315, 2520, 3018, 3231)로 제공되며, 소형 설계와 높은 전류 밀도를 결합하여 제한된 PCB 공간 내에서도 더 높은 출력 전력을 구현할 수 있습니다. 자기 차폐 구조는 고밀도 레이아웃에서 EMI를 최소화하며, 평면 와이어 권선 설계는 직류 저항을 줄이고, 고급 코어 소재는 열 안정성을 향상시킵니다. 이러한 특성 덕분에 CPRX 인덕터는 소형화되고 고효율인 전원 설계에 이상적입니다.
자기 부품 설계 분야에서 20년 이상의 전문 경험을 보유한 CODACA는 맞춤형 솔루션과 빠른 납기를 제공하며, 특정 성능 요구사항을 충족시키기 위해 자성 재료 조정 및 권선 최적화 서비스를 포함합니다. CPRX 시리즈는 고효율, 고신뢰성 애플리케이션을 위한 전력 인덕터 기술 발전에 대한 CODACA의 지속적인 노력을 상징합니다.
1- 특징
◾ 우수한 직류 바이어스 성능으로 순간적인 피크 전류 처리 가능.
◾ 평면 와이어 권선, 매우 낮은 DC 저항 달성.
◾ 소형 설계로 PCB 장착 면적 절약.
◾ 자기 차폐 구조 및 맞춤형 설계 가능
2- 응용 분야
◾ 전압 조정 모듈(VRM)
◾ DC-DC 변환기
◾ 산업 제어
◾ 재생 에너지 저장
◾ 모터 드라이브
3- 환경 규격
그 초고전류 전원 인덕터 CPRX 시리즈 할로겐 프리이며 RoHS 및 REACH 규정을 준수합니다.
4- 제품 상태
CODACA의 모든 부품과 마찬가지로 CPRX 시리즈는 대량 생산 중이며 납기 시간은 4~6주입니다.
